آشنایی کامل با بهره‌وری انرژی (IE3) در الکتروموتورهای صنعتی و الکتروپمپ‌ها

آشنایی کامل با بهره‌وری انرژی (IE3) در الکتروموتورهای صنعتی و الکتروپمپ‌ها

در هنگام خرید الکتروپمپ، توجه به کلاس بهره‌وری انرژی IE اهمیت زیادی دارد. موتورهای با راندمان بالا مانند IE3 و IE4 نه‌تنها مصرف انرژی را کاهش می‌دهند، بلکه موجب افزایش طول عمر تجهیزات و کاهش هزینه‌های عملیاتی نیز می‌شوند. برند CNP یکی از معتبرترین تولیدکنندگان الکتروپمپ‌های کارآمد در بازار است که محصولات باکیفیتی را در اختیار صنایع مختلف قرار می‌دهد.

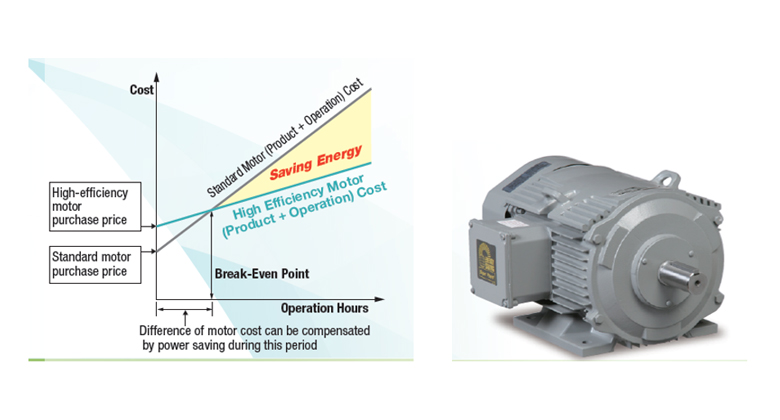

در دنیای صنعتی امروز، بهره‌وری انرژی یکی از مهم‌ترین عوامل در کاهش هزینه‌های عملیاتی و حفظ محیط‌ زیست محسوب می‌شود. موتورهای الکتریکی و الکتروپمپ‌ها به دلیل مصرف بالای انرژی، تأثیر زیادی بر هزینه‌های انرژی و میزان انتشار گازهای گلخانه‌ای دارند. برای بهینه‌سازی مصرف انرژی، استانداردهای مختلفی برای تعیین میزان کارایی این تجهیزات تعریف شده‌اند. یکی از مهم‌ترین این استانداردها، طبقه‌بندی IE (International Efficiency) است که نشان‌دهنده سطح بازدهی انرژی موتورهای الکتریکی و الکتروپمپ‌ها است. این مقاله به بررسی کلاس‌های مختلف IE و تأثیر آن‌ها بر بهره‌وری انرژی، هزینه‌های عملیاتی و انتخاب بهینه تجهیزات صنعتی می‌پردازد.

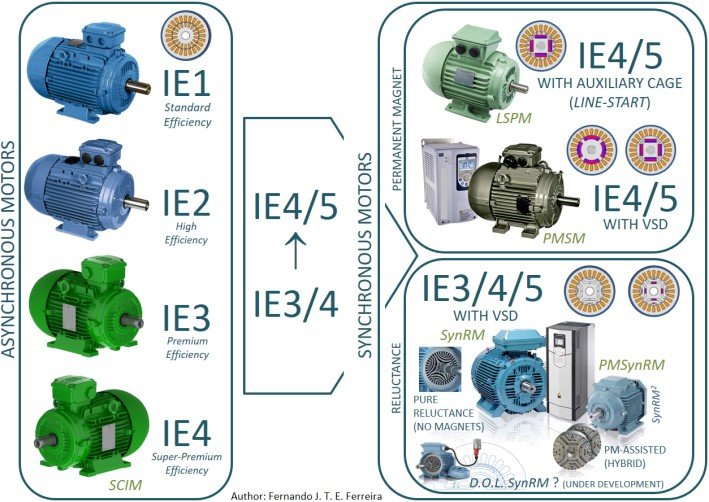

طبقه‌بندی کلاس‌های بازدهی انرژی (IE)

موتورهای الکتریکی و الکتروپمپ‌ها در چهار کلاس بازدهی دسته‌بندی می‌شوند: IE1، IE2، IE3 و IE4. هر یک از این کلاس‌ها نشان‌دهنده سطح مشخصی از بهره‌وری انرژی هستند:

• IE1 – بازده استاندارد: دارای کمترین سطح کارایی و مصرف بالای انرژی.
• IE2 – بازده بالا: نسبت به IE1 بهینه‌تر و مناسب برای کاربردهای متداول صنعتی.
• IE3 – بازده برتر: دارای مصرف انرژی کمتر و اجباری در بسیاری از کشورها.
• IE4 – بازده فوق‌العاده: پیشرفته‌ترین و کارآمدترین گزینه برای کاهش هزینه‌های انرژی و افزایش طول عمر تجهیزات.

بررسی تفصیلی کلاس‌های IE

IE1 – بازده استاندارد

این موتورهای الکتریکی و الکتروپمپ‌ها اولین نسل از تجهیزات کم‌بازده محسوب می‌شوند و معمولاً در کاربردهایی که هزینه‌های انرژی دغدغه اصلی نیست، مورد استفاده قرار می‌گیرند.

• توان خروجی: 0.75 تا 355 کیلووات
• تعداد قطب‌ها: 2، 4، 6، 8، 10، 12
• محدوده سرعت: 500 تا 3600 دور در دقیقه
• فرکانس: 50 تا 60 هرتز

 IE2 – بازده بالا

موتورهای IE2 نسبت به IE1 کارآمدتر هستند و برای صنایعی که تجهیزات به‌ صورت مداوم کار می‌کنند، گزینه‌ای مناسب به شمار می‌آیند.

• توان خروجی: 0.75 تا 355 کیلووات
• تعداد قطب‌ها: 2، 4، 6
• محدوده سرعت: 1000 تا 3600 دور در دقیقه
• فرکانس: 50 تا 60 هرتز

 IE3 – بازده برتر

موتورهای IE3 دارای عملکرد بهینه‌تری نسبت به IE2 هستند و در بسیاری از کشورها به دلیل صرفه‌جویی در مصرف انرژی اجباری شده‌اند. این موتورها برای عملیات پیوسته بسیار مناسب هستند.

• توان خروجی: 0.75 تا 355 کیلووات
• تعداد قطب‌ها: 2، 4، 6، 8
• محدوده سرعت: 750 تا 3600 دور در دقیقه
• فرکانس: 50 تا 60 هرتز

IE4 – بازده فوق‌العاده

موتورهای IE4 دارای بالاترین راندمان انرژی هستند و برای صنایعی که نیاز به کار مداوم و کاهش هزینه‌های انرژی دارند، ایده‌آل محسوب می‌شوند.

• توان خروجی: 2.2 تا 230 کیلووات
• تعداد قطب‌ها: 2، 4، 6، 8
• محدوده سرعت: 750 تا 3600 دور در دقیقه
• فرکانس: 50 تا 60 هرتز

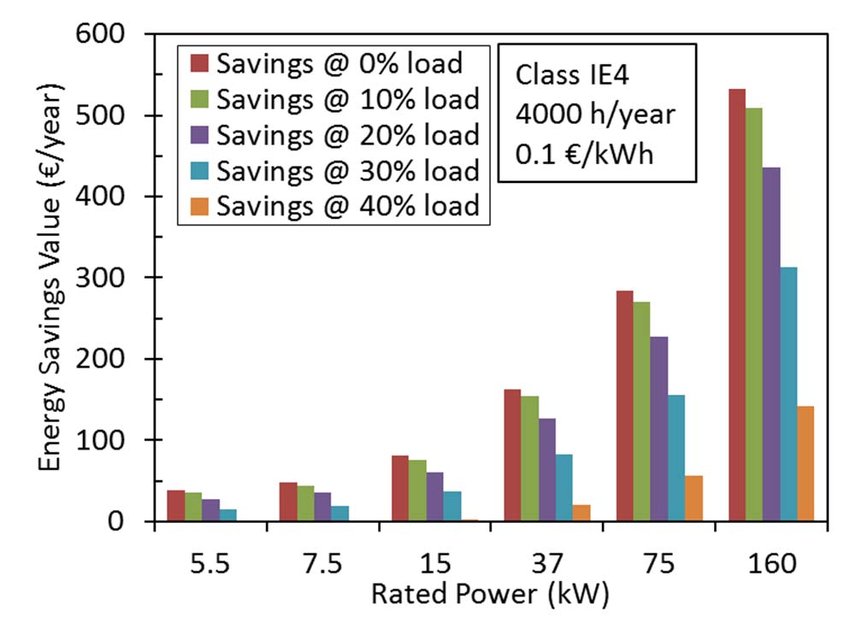

مقایسه موتورهای IE3 و IE4

موتورهای IE4 نسبت به IE3 دارای مصرف انرژی کمتری هستند که از طریق طراحی‌های پیشرفته در استاتور و روتور و استفاده از مواد باکیفیت‌تر حاصل می‌شود. برند CNP یکی از شرکت‌های پیشرو در تولید الکتروپمپ‌های IE3 و IE4 است که در صنایع مختلف مانند تأمین آب، کشاورزی و کاربردهای صنعتی مورد استفاده قرار می‌گیرند.

مقایسه موتورهای IE2 و IE3

موتورهای IE3 نسبت به IE2 دارای طراحی بهینه‌تر و راندمان انرژی بالاتر هستند. این موتورها به دلیل کاهش تلفات انرژی و کاهش اثرات زیست‌محیطی در بسیاری از کاربردهای صنعتی ترجیح داده می‌شوند.

مقایسه موتورهای IE1 و IE2

موتورهای IE2 نسبت به IE1 بهینه‌تر بوده و مصرف انرژی کمتری دارند. موتورهای IE1 به دلیل بازده پایین، به تدریج از صنعت حذف می‌شوند و جای خود را به موتورهای با بازده بالاتر می‌دهند.

سرویس و نگهداری موتورهای IE3

موتورهای IE3 به دلیل راندمان بالا و طراحی بهینه، نیاز به نگهداری منظم دارند تا عملکرد بهینه خود را حفظ کنند. برخی از اقدامات کلیدی در نگهداری این موتورها عبارت‌اند از:

• بازرسی منظم: بررسی دوره‌ای موتور برای تشخیص هرگونه مشکل مکانیکی یا الکتریکی.
• روغن‌کاری مناسب: اطمینان از روانکاری صحیح بلبرینگ‌ها برای کاهش اصطکاک و افزایش طول عمر موتور.
• بررسی سیستم خنک‌کننده: تمیز کردن پره‌های خنک‌کننده و اطمینان از تهویه مناسب برای جلوگیری از افزایش دما.
• کنترل ولتاژ و جریان: نظارت بر ولتاژ و جریان ورودی برای جلوگیری از نوسانات که ممکن است به موتور آسیب برساند.
• تنظیمات اینورتر: در صورت استفاده از درایو فرکانس متغیر (VFD)، تنظیمات باید به گونه‌ای باشد که از اضافه‌بار و کاهش راندمان جلوگیری شود.

نگهداری مناسب موتورهای IE3 موجب افزایش طول عمر، کاهش هزینه‌های تعمیر و کاهش مصرف انرژی می‌شود.

NEMA National Electrical Manufacturers Association

NEMA انجمن ملی تولید کنندگان تجهیزات الکتریکی بزرگترین انجمن تجاری در خصوص تولید تجهیزات الکتریکی در ایالات متحده آمریکا است. این شرکت در سال 1926 در آمریکای شمالی تاسیس شده است. NEMA از صنعت حمایت می کند و استاندارد های مربوط به محصولات الکتریکی را منتشر میکند.

IEC International Electrotechnical Commission

IEC کمیسیون بین المللی الکتروتکنیک می باشد که در سال 1906 در انگلستان تاسیس شد و در حال حاضر در شهر ژنو سوییس مستقر است. این سازمان گروهی است که استانداردهای بین المللی را برای کلیه فن آوری های الکتریکی و الکترونیکی و تکنولوژی های مرتبط منتشر می کند و در مجموع به الکترونولوژی شناخته شده است.

استاندارد IEC در یک فرایند اجماع توسط شرکت های شرکت کننده در این سازمان توسعه می یابد و منتشر می شود.

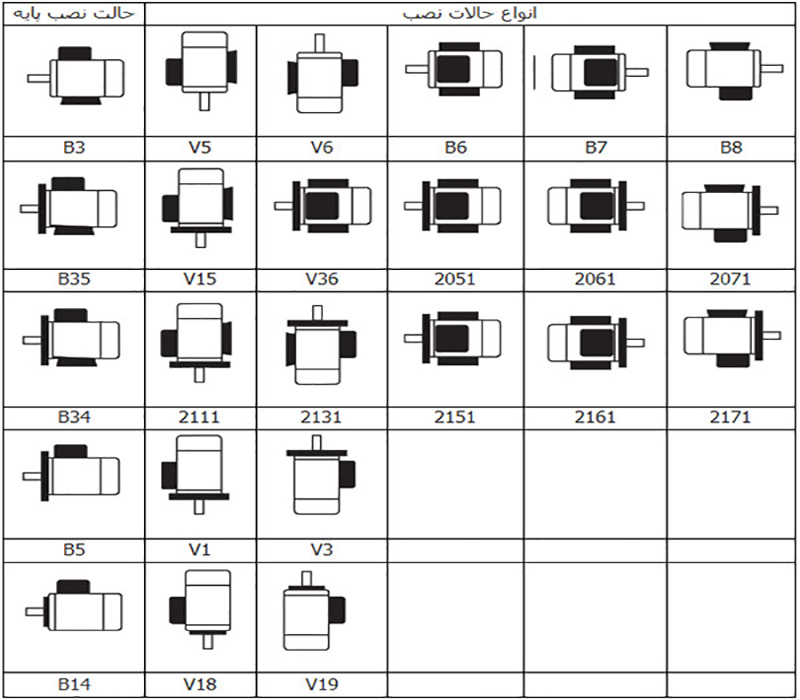

نصب الکتروموتور یکی از مراحل مهم در راه‌اندازی سیستم‌های پمپاژ و دیگر تجهیزات صنعتی است. نوع نصب الکتروموتور می‌تواند تأثیر زیادی بر عملکرد و عمر مفید آن داشته باشد. در اینجا به سه نوع نصب رایج الکتروموتور، یعنی نصب فلنج، نیم فلنج و پایه‌دار، پرداخته می‌شود:

1. نصب فلنج (Flanged Mounting)

• تعریف: در این نوع نصب، الکتروموتور به وسیله فلنج به یک سطح یا پایه متصل می‌شود. فلنج‌ها معمولاً از جنس فولاد یا آلومینیوم ساخته می‌شوند و دارای سوراخ‌هایی برای پیچ و مهره هستند.
• مزایا:
  • استحکام بالا: اتصال فلنجی به دلیل سطح تماس بزرگ و توزیع یکنواخت بار، استحکام بالایی دارد.
  • نصب آسان: نصب و جداسازی الکتروموتور به راحتی انجام می‌شود.
  • مناسب برای بارهای سنگین: این نوع نصب برای کاربردهایی که بارهای سنگین دارند، مناسب است.
• کاربرد: معمولاً در صنایع سنگین و سیستم‌های پمپاژ بزرگ استفاده می‌شود.

2. نصب نیم فلنج (Half-Flanged Mounting)

• تعریف: در این نوع نصب، الکتروموتور به وسیله نیم فلنج به یک سطح متصل می‌شود. این نوع نصب معمولاً برای الکتروموتورهای کوچک‌تر و در فضاهای محدود استفاده می‌شود.
• مزایا:
  • صرفه‌جویی در فضا: به دلیل طراحی جمع و جور، در فضاهای محدود قابل استفاده است.
  • نصب سریع: نصب و جداسازی آن سریع‌تر از نصب فلنجی است.
• کاربرد: معمولاً در تجهیزات کوچک و سیستم‌های پمپاژ با ظرفیت پایین استفاده می‌شود.

3. نصب پایه‌دار (Base Mounting)

• تعریف: در این نوع نصب، الکتروموتور بر روی یک پایه یا فریم قرار می‌گیرد. پایه‌ها معمولاً از جنس فولاد ساخته می‌شوند و می‌توانند به زمین یا سطح دیگری پیچ شوند.
• مزایا:
  • ثبات و استحکام: پایه‌دار بودن الکتروموتور باعث افزایش ثبات و کاهش لرزش‌ها می‌شود.
  • قابلیت تنظیم: در برخی از طراحی‌ها، امکان تنظیم ارتفاع و زاویه الکتروموتور وجود دارد.
• کاربرد: در سیستم‌های پمپاژ، کمپرسورها و دیگر تجهیزات صنعتی که نیاز به ثبات و استحکام دارند، استفاده می‌شود.

نکات مهم در نصب الکتروموتور

• تراز بودن: الکتروموتور باید به درستی تراز شود تا از لرزش و سایش زودرس جلوگیری شود.
• استفاده از واشر: برای جلوگیری از لرزش و کاهش صدا، استفاده از واشرهای مناسب توصیه می‌شود.
• بررسی اتصالات: پس از نصب، اتصالات باید بررسی شوند تا از عدم نشتی یا خرابی اطمینان حاصل شود.

در استاندارد IEC (International Electrotechnical Commission)، ابعاد و مشخصات الکتروموتورها با استفاده از حروف و اعداد خاصی تعریف می‌شود. این حروف به مهندسان و طراحان کمک می‌کند تا الکتروموتورهای مناسب برای کاربردهای مختلف را شناسایی و انتخاب کنند. در ادامه به توضیح حروف معرف ابعاد الکتروموتور در استاندارد IEC و اطلاعات فنی مربوط به هر یک پرداخته می‌شود:

1. H (Height)

• تعریف: ارتفاع الکتروموتور از پایه تا بالاترین نقطه آن است.
• اهمیت: این ابعاد به ویژه در طراحی فضاهای محدود اهمیت دارد. ارتفاع می‌تواند بر روی نصب و دسترسی به الکتروموتور تأثیر بگذارد.

2. B (Width)

• تعریف: عرض الکتروموتور در بزرگ‌ترین نقطه آن است.
• اهمیت: این ابعاد به مهندسان کمک می‌کند تا فضای مورد نیاز برای نصب الکتروموتور را محاسبه کنند و از تداخل با سایر تجهیزات جلوگیری کنند.

3. L (Length)

• تعریف: طول الکتروموتور از یک طرف به طرف دیگر.
• اهمیت: طول الکتروموتور می‌تواند بر روی نحوه نصب و همچنین بر روی فاصله بین الکتروموتور و بار تأثیر بگذارد.

4. D (Diameter)

• تعریف: قطر الکتروموتور، معمولاً برای الکتروموتورهای گرد.
• اهمیت: این ابعاد در انتخاب الکتروموتورهای گرد و همچنین در طراحی سیستم‌های پمپاژ و دیگر تجهیزات دوار اهمیت دارد.

5. S (Shaft Diameter)

• تعریف: قطر شفت الکتروموتور که برای اتصال به بار استفاده می‌شود.
• اهمیت: قطر شفت باید با قطر بار متناسب باشد تا از انتقال صحیح نیرو و جلوگیری از سایش و خرابی اطمینان حاصل شود.

6. F (Flange Size)

• تعریف: اندازه فلنج که الکتروموتور به آن متصل می‌شود.
• اهمیت: اندازه فلنج باید با ابعاد و طراحی سیستم هماهنگ باشد تا از استحکام و ایمنی نصب اطمینان حاصل شود.

7. P (Pole Number)

• تعریف: تعداد قطب‌های الکتروموتور که بر سرعت آن تأثیر می‌گذارد.
• اهمیت: تعداد قطب‌ها مستقیماً بر روی فرکانس و سرعت الکتروموتور تأثیر می‌گذارد. به عنوان مثال، یک الکتروموتور با دو قطب در فرکانس 50 هرتز، سرعتی حدود 3000 دور در دقیقه خواهد داشت.

8. T (Torque)

• تعریف: گشتاور تولیدی الکتروموتور.
• اهمیت: گشتاور مشخص می‌کند که الکتروموتور قادر به تأمین چه مقدار نیروی چرخشی برای بارهای مختلف است.

9. N (Speed)

• تعریف: سرعت الکتروموتور، معمولاً بر حسب دور در دقیقه (RPM).
• اهمیت: سرعت الکتروموتور باید با نیازهای کاربردی هماهنگ باشد. سرعت‌های مختلف می‌توانند بر روی عملکرد سیستم تأثیر بگذارند.

10. I (Current)

• تعریف: جریان الکتریکی مصرفی توسط الکتروموتور.
• اهمیت: جریان مصرفی به مهندسان کمک می‌کند تا ظرفیت منبع تغذیه و سیستم‌های حفاظتی را تعیین کنند.

نتیجه‌گیری

استفاده از حروف معرف ابعاد الکتروموتور در استاندارد IEC به مهندسان و طراحان این امکان را می‌دهد که الکتروموتورهای مناسب را برای کاربردهای خاص انتخاب کنند. این استاندارد به تضمین سازگاری و قابلیت تعویض بین محصولات مختلف کمک می‌کند و در نهایت به بهبود کارایی و ایمنی سیستم‌های صنعتی منجر می‌شود.

در استاندارد IE3 (International Efficiency Class 3)، مشخصات شفت الکتروموتور به عنوان یکی از اجزای کلیدی در طراحی و عملکرد الکتروموتورها مورد توجه قرار می‌گیرد. شفت الکتروموتور نقش مهمی در انتقال قدرت و گشتاور به بار دارد. در ادامه به بررسی مشخصات شفت الکتروموتور در استاندارد IE3 پرداخته می‌شود:

1. قطر شفت (Shaft Diameter – OD)

• تعریف: قطر شفت الکتروموتور که معمولاً به عنوان OD (Outer Diameter) شناخته می‌شود.
• اهمیت: قطر شفت باید با بار متناسب باشد تا از انتقال صحیح نیرو و جلوگیری از سایش و خرابی اطمینان حاصل شود. در استاندارد IE3، قطر شفت باید به گونه‌ای طراحی شود که بتواند بارهای مکانیکی و گشتاورهای بالا را تحمل کند.

2. جنس شفت

• مواد معمول: شفت‌ها معمولاً از فولاد کربنی یا فولاد آلیاژی ساخته می‌شوند تا استحکام و دوام بالایی داشته باشند.
• پوشش: در برخی موارد، شفت‌ها با پوشش‌های ضد زنگ یا مقاوم در برابر سایش پوشانده می‌شوند تا عمر مفید آنها افزایش یابد.

3. طول شفت (Shaft Length)

• تعریف: طول شفت به فاصله بین دو انتهای آن اشاره دارد.
• اهمیت: طول شفت باید به گونه‌ای باشد که بتواند به راحتی به بار متصل شود و از تداخل با سایر اجزا جلوگیری کند.

4. شکل شفت

• طراحی: شفت‌ها معمولاً به صورت گرد طراحی می‌شوند، اما در برخی کاربردها ممکن است نیاز به طراحی‌های خاصی مانند شفت‌های مربعی یا مستطیلی باشد.
• شفت‌های توخالی: در برخی از طراحی‌ها، شفت‌ها به صورت توخالی ساخته می‌شوند تا وزن کمتری داشته باشند و در عین حال استحکام لازم را حفظ کنند.

5. پروفیل شفت

• شکل پروفیل: پروفیل شفت باید به گونه‌ای باشد که بتواند به راحتی در بلبرینگ‌ها یا یاتاقان‌ها قرار گیرد و از سایش جلوگیری کند.
• شکل‌های خاص: در برخی موارد، شفت‌ها دارای شیارهایی برای اتصال به سایر اجزا هستند، مانند شیارهای کلید یا شیارهای قفل.

6. تطابق با استانداردها

• استاندارد IEC: شفت الکتروموتور باید با استانداردهای IEC و به ویژه استاندارد IE3 مطابقت داشته باشد. این استانداردها شامل الزامات عملکرد، ایمنی و کارایی انرژی هستند.
• گواهینامه‌ها: الکتروموتورهای با شفت‌های مطابق با استاندارد IE3 معمولاً دارای گواهینامه‌های بین‌المللی هستند که نشان‌دهنده کیفیت و کارایی آنهاست.

7. کاربردها

• صنایع مختلف: شفت‌های الکتروموتور در صنایع مختلفی از جمله صنایع تولیدی، پمپاژ، تهویه مطبوع و سیستم‌های انتقال قدرت استفاده می‌شوند.
• بارهای متغیر: شفت‌ها باید قادر به تحمل بارهای متغیر و شرایط کاری مختلف باشند.

نتیجه‌گیری

مشخصات شفت الکتروموتور در استاندارد IE3 به عنوان یکی از عوامل کلیدی در طراحی و عملکرد الکتروموتورها مورد توجه قرار می‌گیرد. انتخاب صحیح قطر، جنس، طول و شکل شفت می‌تواند تأثیر زیادی بر کارایی، عمر مفید و ایمنی سیستم‌های صنعتی داشته باشد.





جای خار شفت (Keyway) در الکتروموتورها یکی از اجزای مهم در طراحی و عملکرد شفت‌ها به شمار می‌آید. این ویژگی به طور خاص برای انتقال گشتاور و قدرت بین شفت و بار متصل به آن طراحی شده است. در ادامه به بررسی مشخصات و اهمیت جای خار شفت در الکتروموتورها پرداخته می‌شود:

1. تعریف جای خار شفت

• جای خار شفت: جای خار شفت به شیار یا فرورفتگی‌ای اطلاق می‌شود که در طول شفت ایجاد می‌شود تا یک خار (Key) در آن قرار گیرد. این خار معمولاً به صورت یک میله فلزی است که در شیار شفت و همچنین در شیار بار قرار می‌گیرد.

2. اهمیت جای خار شفت

• انتقال گشتاور: جای خار شفت به انتقال گشتاور بین شفت و بار کمک می‌کند. این امر به ویژه در بارهای سنگین و متغیر اهمیت دارد.
• جلوگیری از لغزش: با قرار دادن خار در جای خار شفت، از لغزش بار بر روی شفت جلوگیری می‌شود و این امر به بهبود کارایی و ایمنی سیستم کمک می‌کند.
• سازگاری با طراحی: جای خار شفت به طراحان این امکان را می‌دهد که بارهای مختلف را به راحتی به شفت متصل کنند و از طراحی‌های مختلف استفاده کنند.

3. مشخصات فنی جای خار شفت

• ابعاد: ابعاد جای خار شفت معمولاً به استانداردهای صنعتی بستگی دارد. ابعاد شیار باید به گونه‌ای باشد که با ابعاد خار متناسب باشد. ابعاد رایج شامل عرض، عمق و طول شیار است.
• شکل: جای خار شفت معمولاً به شکل مستطیلی یا مربعی طراحی می‌شود. شکل شیار باید به گونه‌ای باشد که بتواند به راحتی خار را در خود جای دهد و از سایش جلوگیری کند.
• موقعیت: جای خار شفت معمولاً در انتهای شفت یا در نقاط خاصی از آن قرار می‌گیرد. موقعیت جای خار باید به گونه‌ای باشد که به راحتی به بار متصل شود و از تداخل با سایر اجزا جلوگیری کند.

4. جنس و مقاومت

• جنس شفت: جای خار شفت معمولاً از جنس فولاد یا آلیاژهای مقاوم ساخته می‌شود تا بتواند فشار و سایش را تحمل کند.
• مقاومت در برابر سایش: طراحی جای خار باید به گونه‌ای باشد که در برابر سایش و خرابی مقاوم باشد. استفاده از پوشش‌های مقاوم در برابر سایش می‌تواند عمر مفید شفت را افزایش دهد.



5. نحوه نصب و تنظیم

• نصب خار: نصب خار در جای خار شفت باید به دقت انجام شود تا از لغزش و خرابی جلوگیری شود. خار باید به گونه‌ای نصب شود که به راحتی در شیار قرار گیرد و محکم باشد.
• تنظیم: در برخی موارد، ممکن است نیاز به تنظیم جای خار شفت باشد تا از انتقال صحیح گشتاور اطمینان حاصل شود.

6. کاربردها

• صنایع مختلف: جای خار شفت در صنایع مختلفی از جمله صنایع تولیدی، پمپاژ، تهویه مطبوع و سیستم‌های انتقال قدرت استفاده می‌شود.
• بارهای متغیر: جای خار شفت باید قادر به تحمل بارهای متغیر و شرایط کاری مختلف باشد.

تشخیص روغن و گریس‌کاری در الکتروموتورها و انتخاب نوع مناسب گریس از روی پلاک مشخصات الکتروموتور، از اهمیت بالایی برخوردار است. این موارد تأثیر مستقیم بر کارایی، عمر مفید و ایمنی الکتروموتور دارند. در ادامه به بررسی نحوه تشخیص روغن و گریس‌کاری و نوع گریس از روی پلاک مشخصات الکتروموتور پرداخته می‌شود.

1. تشخیص روغن و گریس‌کاری در الکتروموتورها

الف) تشخیص نیاز به روغن‌کاری

• صداهای غیرعادی: اگر الکتروموتور صداهای غیرعادی مانند جیرجیر یا زوزه تولید کند، ممکن است نشان‌دهنده کمبود روغن یا گریس باشد.
• دما: افزایش دما در الکتروموتور می‌تواند نشانه‌ای از کمبود روغن‌کاری باشد. دماهای بالا می‌توانند به سایش و خرابی اجزا منجر شوند.
• لرزش: لرزش‌های غیرعادی می‌تواند نشان‌دهنده عدم تعادل یا کمبود روغن‌کاری باشد.

ب) تشخیص نوع روغن یا گریس

• بررسی برچسب: اکثر الکتروموتورها دارای برچسبی هستند که نوع روغن یا گریس مورد نیاز را مشخص می‌کند. این اطلاعات معمولاً شامل نوع و درجه ویسکوزیته روغن یا نوع گریس است.
• مشخصات فنی: در دفترچه راهنمای الکتروموتور، مشخصات فنی مربوط به روغن‌کاری و نوع گریس معمولاً ذکر شده است. این اطلاعات باید به دقت مطالعه شود.
• رنگ و قوام: روغن‌ها و گریس‌ها معمولاً دارای رنگ و قوام خاصی هستند. روغن‌ها معمولاً مایع و شفاف هستند، در حالی که گریس‌ها معمولاً غلیظ و چسبناک هستند.

2. نوع گریس از روی پلاک مشخصات الکتروموتور

الف) معلومات موجود در پلاک مشخصات

پلاک مشخصات الکتروموتور معمولاً شامل اطلاعات زیر است:

• مدل و شماره سریال: اطلاعات پایه‌ای که به شناسایی الکتروموتور کمک می‌کند.
• توان (Power): توان الکتروموتور که معمولاً بر حسب کیلووات یا اسب بخار مشخص می‌شود.
• ولتاژ (Voltage): ولتاژ کاری الکتروموتور که باید مطابق با منبع تغذیه باشد.
• فرکانس (Frequency): فرکانس کاری الکتروموتور که معمولاً 50 یا 60 هرتز است.
• نوع روغن یا گریس: در برخی از پلاک‌ها، نوع روغن یا گریس مورد نیاز به وضوح ذکر شده است.

ب) تشخیص نوع گریس

• نوع گریس: در پلاک مشخصات، ممکن است نوع گریس (مانند گریس لیتیمی، کلسیمی یا سیلیکونی) ذکر شده باشد. این اطلاعات به شما کمک می‌کند تا نوع مناسب گریس را انتخاب کنید.
• ویسکوزیته: در برخی موارد، ویسکوزیته گریس نیز در پلاک مشخصات ذکر می‌شود. این اطلاعات به شما کمک می‌کند تا گریس مناسب با شرایط کاری الکتروموتور را انتخاب کنید.
• دما: محدوده دمایی که گریس می‌تواند در آن کار کند نیز ممکن است در پلاک مشخصات ذکر شود. این اطلاعات برای انتخاب گریس مناسب در شرایط دماهای مختلف بسیار مهم است.

3. نکات مهم در روغن‌کاری و گریس‌کاری

• تعویض منظم: روغن و گریس باید به طور منظم تعویض شوند تا از کارایی و عمر مفید الکتروموتور اطمینان حاصل شود.
• استفاده از محصولات با کیفیت: استفاده از روغن‌ها و گریس‌های با کیفیت بالا می‌تواند تأثیر زیادی بر عملکرد و عمر الکتروموتور داشته باشد.
• مراقبت از محیط: هنگام کار با روغن و گریس، باید از تجهیزات ایمنی مناسب استفاده شود و از آلودگی محیط زیست جلوگیری گردد.

سیم‌پیچی در الکتروموتورها یکی از عوامل کلیدی در تعیین عملکرد و کارایی این تجهیزات است. نوع سیم‌پیچی و مشخصات آن تأثیر زیادی بر ویژگی‌های الکتروموتور، از جمله گشتاور، سرعت، و کارایی انرژی دارد. در ادامه به بررسی انواع سیم‌پیچی و مشخصات آن در الکتروموتورها پرداخته می‌شود.

1. انواع سیم‌پیچی در الکتروموتورها

الف) سیم‌پیچی استاتور

استاتور بخش ثابت الکتروموتور است که معمولاً شامل سیم‌پیچی‌های سه‌فاز یا تک‌فاز است. این سیم‌پیچی‌ها به دو دسته اصلی تقسیم می‌شوند:

• •سیم‌پیچی سه‌فاز:
  • توضیحات: در این نوع سیم‌پیچی، سه مجموعه از سیم‌پیچی‌ها به طور متقارن در استاتور قرار می‌گیرند. این نوع سیم‌پیچی معمولاً در الکتروموتورهای صنعتی و بزرگ استفاده می‌شود.
  • مزایا: این نوع سیم‌پیچی به دلیل توزیع یکنواخت بار و کاهش لرزش، کارایی بالاتری دارد. همچنین، گشتاور راه‌اندازی بیشتری تولید می‌کند.
• •سیم‌پیچی تک‌فاز:
  • توضیحات: در این نوع، تنها یک مجموعه سیم‌پیچی وجود دارد و معمولاً در الکتروموتورهای کوچک و خانگی استفاده می‌شود.
  • مزایا: این نوع سیم‌پیچی ساده‌تر و ارزان‌تر است، اما گشتاور راه‌اندازی کمتری دارد و ممکن است در بارهای سنگین دچار مشکل شود.

ب) سیم‌پیچی روتور

روتور بخش متحرک الکتروموتور است که می‌تواند به دو نوع اصلی تقسیم شود:

• •روتور قفس سنجابی (Squirrel Cage Rotor):
  • توضیحات: این نوع روتور شامل میله‌های فلزی است که به صورت موازی در یک قفس قرار دارند. این میله‌ها به یکدیگر متصل شده و به شکل یک قفس سنجابی به نظر می‌رسند.
  • مزایا: روتور قفس سنجابی به دلیل سادگی طراحی و هزینه پایین، در اکثر الکتروموتورها استفاده می‌شود. این نوع روتور دارای کارایی بالا و نیاز به نگهداری کم است.
• •روتور سیم‌پیچی (Wound Rotor):
  • توضیحات: در این نوع روتور، سیم‌پیچی‌های مشابه استاتور وجود دارد که به یک سیستم خارجی متصل می‌شوند.
  • مزایا: این نوع روتور امکان کنترل دقیق‌تری بر روی گشتاور و سرعت دارد و معمولاً در کاربردهای خاص و صنعتی استفاده می‌شود.

2. مشخصات سیم‌پیچی

مشخصات سیم‌پیچی در الکتروموتورها شامل موارد زیر است:

الف) نوع سیم

• سیم مسی: معمولاً از مس برای سیم‌پیچی استفاده می‌شود، زیرا دارای هدایت الکتریکی بالایی است و می‌تواند حرارت را به خوبی منتقل کند.
• سیم آلومینیومی: در برخی موارد، از آلومینیوم نیز استفاده می‌شود که هزینه کمتری دارد، اما هدایت کمتری نسبت به مس دارد.

ب) قطر سیم

• قطر بزرگتر: سیم‌های با قطر بزرگتر می‌توانند جریان بیشتری را تحمل کنند و در نتیجه گشتاور بیشتری تولید می‌کنند.
• قطر کوچکتر: سیم‌های با قطر کوچکتر برای کاربردهای خاص و بارهای سبک مناسب هستند.

ج) تعداد دورها

• تعداد دورهای بیشتر: افزایش تعداد دورها در سیم‌پیچی می‌تواند به افزایش ولتاژ و گشتاور منجر شود، اما ممکن است به افزایش مقاومت و حرارت نیز منجر شود.
• تعداد دورهای کمتر: کاهش تعداد دورها می‌تواند به کاهش ولتاژ و گشتاور منجر شود، اما ممکن است کارایی را افزایش دهد.

3. نکات مهم در انتخاب سیم‌پیچی

• نوع کاربرد: نوع سیم‌پیچی باید با توجه به کاربرد الکتروموتور انتخاب شود. برای کاربردهای صنعتی و سنگین، سیم‌پیچی سه‌فاز و روتور قفس سنجابی معمولاً بهترین گزینه‌ها هستند.
• محیط کار: شرایط محیطی مانند دما، رطوبت و وجود مواد شیمیایی نیز باید در انتخاب نوع سیم‌پیچی مد نظر قرار گیرد.
• هزینه: هزینه تولید و نگهداری نیز باید در نظر گرفته شود. سیم‌پیچی‌های ساده‌تر معمولاً هزینه کمتری دارند.
• محاسبه سیم‌پیچی الکتروموتور یک فرآیند فنی و دقیق است که شامل تعیین مشخصات مختلف سیم‌پیچی، از جمله تعداد دورها، قطر سیم، و نوع مواد استفاده شده می‌باشد. در ادامه به مراحل و نکات کلیدی در محاسبه سیم‌پیچی الکتروموتور پرداخته می‌شود.
• 1. مشخصات اولیه الکتروموتور
• قبل از شروع محاسبات، باید مشخصات اولیه الکتروموتور را تعیین کنید:
• توان (Power): توان الکتروموتور که معمولاً بر حسب کیلووات (kW) یا اسب بخار (HP) مشخص می‌شود.
• ولتاژ (Voltage): ولتاژ کاری الکتروموتور که باید مطابق با منبع تغذیه باشد.
• فرکانس (Frequency): فرکانس کاری الکتروموتور که معمولاً 50 یا 60 هرتز است.
• نوع الکتروموتور: نوع الکتروموتور (تک‌فاز یا سه‌فاز) و نوع روتور (قفس سنجابی یا سیم‌پیچی).
• 2. محاسبه تعداد دورها (Turns)
• تعداد دورهای سیم‌پیچی به ولتاژ و فرکانس الکتروموتور بستگی دارد. برای محاسبه تعداد دورها می‌توانید از فرمول زیر استفاده کنید:
• N=120×fPN=P120×f​
• که در آن:
• NN = تعداد دورها (Turns)
• ff = فرکانس (Hz)
• PP = تعداد قطب‌ها (Number of Poles)
• تعداد قطب‌ها معمولاً بر اساس طراحی الکتروموتور مشخص می‌شود. برای مثال، یک الکتروموتور با 4 قطب و فرکانس 50 هرتز، تعداد دورهای آن به صورت زیر محاسبه می‌شود:
• N=120×504=1500 دور در دقیقهN=4120×50​=1500 دور در دقیقه
• 3. محاسبه قطر سیم
• قطر سیم به جریان الکتریکی و توان الکتروموتور بستگی دارد. برای محاسبه قطر سیم می‌توانید از فرمول زیر استفاده کنید:
• A=IJA=JI​
• که در آن:
• AA = مساحت مقطع سیم (mm²)
• II = جریان (A)
• JJ = چگالی جریان (A/mm²)
• چگالی جریان معمولاً بر اساس نوع سیم و شرایط کاری تعیین می‌شود. برای مثال، چگالی جریان برای سیم‌های مسی معمولاً بین 1.5 تا 3 A/mm² است.
• 4. محاسبه مقاومت سیم
• مقاومت سیم به طول و نوع ماده سیم بستگی دارد. برای محاسبه مقاومت می‌توانید از فرمول زیر استفاده کنید:
• R=ρ×LAR=Aρ×L​
• که در آن:
• RR = مقاومت (Ohm)
• ρρ = مقاومت ویژه ماده (Ohm.mm²/m)
• LL = طول سیم (m)
• AA = مساحت مقطع سیم (mm²)
• 5. محاسبه توان و گشتاور
• توان الکتروموتور و گشتاور آن نیز باید محاسبه شود. برای محاسبه توان می‌توانید از فرمول زیر استفاده کنید:
• P=V×I×3×PFP=V×I×3​×PF
• که در آن:
• PP = توان (W)
• VV = ولتاژ (V)
• II = جریان (A)
• PFPF = ضریب قدرت (Power Factor)
• گشتاور نیز به صورت زیر محاسبه می‌شود:
• T=PωT=ωP​
• که در آن:
• TT = گشتاور (Nm)
• ωω = سرعت زاویه‌ای (rad/s)
• محاسبه سیم‌پیچی الکتروموتور یک فرآیند پیچیده است که نیاز به دقت و توجه به جزئیات دارد. با استفاده از فرمول‌های فوق و در نظر گرفتن مشخصات الکتروموتور، می‌توان سیم‌پیچی مناسب را طراحی کرد. این محاسبات به بهینه‌سازی عملکرد الکتروموتور و افزایش عمر مفید آن کمک می‌کند.



کلاس حرارتی در الکتروموتورها: یکی از عوامل مهم در تعیین عملکرد و عمر مفید این تجهیزات است. این کلاس‌ها به ما کمک می‌کنند تا بتوانیم الکتروموتور را در شرایط دمایی مختلف به کار بریم و از آسیب‌های ناشی از حرارت جلوگیری کنیم. در ادامه به بررسی کلاس‌های حرارتی، استانداردها و دسته‌بندی آن‌ها پرداخته می‌شود.

1. تعریف کلاس حرارتی

کلاس حرارتی به محدوده دمایی اشاره دارد که یک الکتروموتور می‌تواند در آن به طور ایمن و بدون آسیب کار کند. این کلاس‌ها معمولاً بر اساس دمای محیط و دمای عملکرد الکتروموتور تعیین می‌شوند. هر کلاس حرارتی دارای یک حداکثر دمای مجاز است که اگر از آن تجاوز شود، ممکن است به عایق‌های الکتریکی و اجزای داخلی الکتروموتور آسیب برسد.

2. دسته‌بندی کلاس‌های حرارتی

کلاس‌های حرارتی معمولاً به صورت زیر دسته‌بندی می‌شوند:

• •کلاس A:
  • حداکثر دما: 105 درجه سانتی‌گراد
  • عایق: معمولاً از عایق‌های کاغذی و رزینی استفاده می‌شود.
  • کاربرد: در کاربردهای عمومی و کم‌حرارت.
• •کلاس B:
  • حداکثر دما: 130 درجه سانتی‌گراد
  • عایق: عایق‌های مصنوعی مانند پلی‌استر و پلی‌امید.
  • کاربرد: در الکتروموتورهای با بار متوسط و شرایط دمایی متغیر.
• •کلاس F:
  • حداکثر دما: 155 درجه سانتی‌گراد
  • عایق: عایق‌های با کیفیت بالاتر مانند عایق‌های سیلیکونی و اپوکسی.
  • کاربرد: در الکتروموتورهای صنعتی و کاربردهای سنگین.
• •کلاس H:
  • حداکثر دما: 180 درجه سانتی‌گراد
  • عایق: عایق‌های بسیار مقاوم مانند عایق‌های سرامیکی و سیلیکونی.
  • کاربرد: در شرایط دمایی بسیار بالا و کاربردهای خاص.
• •کلاس N:
  • حداکثر دما: 200 درجه سانتی‌گراد
  • عایق: عایق‌های خاص برای شرایط بسیار سخت.
  • کاربرد: در صنایع خاص و کاربردهای با دماهای بسیار بالا.

3. استانداردهای کلاس حرارتی

کلاس‌های حرارتی معمولاً بر اساس استانداردهای بین‌المللی تعیین می‌شوند. مهم‌ترین استانداردها شامل:

• IEC 60034: این استاندارد مربوط به الکتروموتورها و ژنراتورها است و شامل مشخصات فنی و کلاس‌های حرارتی می‌باشد.
• NEMA MG 1: این استاندارد برای الکتروموتورهای تک‌فاز و سه‌فاز در ایالات متحده آمریکا است و شامل اطلاعات مربوط به کلاس‌های حرارتی و عایق‌ها می‌باشد.
• ISO 9001: این استاندارد مربوط به سیستم‌های مدیریت کیفیت است و می‌تواند به کیفیت تولید الکتروموتورها و رعایت کلاس‌های حرارتی کمک کند.

4. نکات مهم در انتخاب کلاس حرارتی

• شرایط محیطی: انتخاب کلاس حرارتی باید با توجه به شرایط محیطی و دمای کار الکتروموتور انجام شود. در محیط‌های گرم، باید از الکتروموتورهایی با کلاس حرارتی بالاتر استفاده کرد.
• نوع بار: نوع بار و شرایط کاری الکتروموتور نیز باید در نظر گرفته شود. بارهای سنگین و متغیر نیاز به کلاس حرارتی بالاتری دارند.
• عمر مفید: انتخاب کلاس حرارتی مناسب می‌تواند به افزایش عمر مفید الکتروموتور کمک کند و از خرابی‌های ناشی از حرارت جلوگیری کند.

 نتیجه‌گیری

کلاس حرارتی در الکتروموتورها نقش حیاتی در تعیین عملکرد و عمر مفید این تجهیزات دارد. با توجه به دسته‌بندی کلاس‌های حرارتی و استانداردهای مربوطه، می‌توان الکتروموتور مناسب را برای هر کاربرد خاص انتخاب کرد.

استانداردهای بلبرینگ‌ها در الکتروموتورها از اهمیت بالایی برخوردارند، زیرا بلبرینگ‌ها نقش کلیدی در کاهش اصطکاک و افزایش کارایی و عمر مفید الکتروموتور دارند. در ادامه به بررسی استانداردهای بلبرینگ‌ها، مواد مؤثر در انتخاب آن‌ها و نکات کلیدی مرتبط با این موضوع پرداخته می‌شود.

1. استانداردهای بلبرینگ‌ها

بلبرینگ‌ها معمولاً بر اساس استانداردهای بین‌المللی طراحی و تولید می‌شوند. مهم‌ترین استانداردها شامل:

• •ISO 9001: این استاندارد مربوط به سیستم‌های مدیریت کیفیت است و تضمین می‌کند که فرآیند تولید بلبرینگ‌ها با کیفیت بالا و مطابق با الزامات مشتری انجام می‌شود.
• •ISO 281: این استاندارد به محاسبه عمر بلبرینگ‌ها و روش‌های ارزیابی آن‌ها می‌پردازد. این استاندارد به تولیدکنندگان کمک می‌کند تا عمر مفید بلبرینگ‌ها را بر اساس بار و شرایط کاری محاسبه کنند.
• •DIN 625: این استاندارد آلمانی به مشخصات فنی بلبرینگ‌ها، از جمله ابعاد، تحمل بار و مواد سازنده می‌پردازد.
• •ABEC (Annular Bearing Engineering Committee): این استاندارد به دقت و کیفیت بلبرینگ‌ها می‌پردازد و در دسته‌بندی بلبرینگ‌ها به کار می‌رود. مقادیر ABEC (1 تا 9) نشان‌دهنده دقت بلبرینگ است، که هرچه عدد بالاتر باشد، دقت بیشتری دارد.

2. مواد مؤثر در انتخاب بلبرینگ

انتخاب بلبرینگ مناسب بستگی به چندین عامل دارد که در زیر به آن‌ها اشاره می‌شود:

الف) نوع بار

• بار شعاعی: بلبرینگ‌ها باید قادر به تحمل بارهای شعاعی باشند. بلبرینگ‌های شیار عمیق معمولاً برای این نوع بار مناسب هستند.
• بار محوری: در صورتی که بار محوری نیز وجود داشته باشد، بلبرینگ‌های خاصی مانند بلبرینگ‌های تماس زاویه‌ای باید انتخاب شوند.

ب) سرعت دوران

• بلبرینگ‌ها باید برای سرعت‌های بالا طراحی شوند. بلبرینگ‌های با کیفیت بالا معمولاً از مواد سبک و مقاوم ساخته می‌شوند تا بتوانند در سرعت‌های بالا عملکرد خوبی داشته باشند.

ج) محیط کار

• رطوبت و دما: بلبرینگ‌ها باید در برابر شرایط محیطی مانند رطوبت و دما مقاوم باشند. بلبرینگ‌های ضد زنگ و مقاوم در برابر حرارت معمولاً برای محیط‌های سخت مناسب هستند.
• آلودگی: در محیط‌های آلوده، بلبرینگ‌ها باید دارای عایق‌های مناسب و پوشش‌های حفاظتی باشند تا از ورود ذرات خارجی جلوگیری شود.

د) نوع روانکار

• نوع روانکار (روغن یا گریس) نیز در انتخاب بلبرینگ تأثیر دارد. برخی بلبرینگ‌ها برای استفاده با روغن طراحی شده‌اند، در حالی که برخی دیگر برای استفاده با گریس مناسب هستند.

ه) عمر مفید

• عمر مفید بلبرینگ‌ها به طراحی و مواد سازنده آن‌ها بستگی دارد. بلبرینگ‌های با کیفیت بالا معمولاً عمر بیشتری دارند و نیاز به نگهداری کمتری دارند.

3. نکات کلیدی در انتخاب بلبرینگ

• بررسی مشخصات فنی: قبل از انتخاب بلبرینگ، باید مشخصات فنی آن را بررسی کنید و اطمینان حاصل کنید که با نیازهای الکتروموتور سازگار است.
• انتخاب برند معتبر: استفاده از بلبرینگ‌های تولید شده توسط برندهای معتبر می‌تواند به افزایش کیفیت و عمر مفید الکتروموتور کمک کند.
• نگهداری و بازرسی منظم: نگهداری و بازرسی منظم بلبرینگ‌ها می‌تواند به شناسایی مشکلات قبل از بروز خرابی کمک کند و عمر مفید آن‌ها را افزایش دهد.

حروف و اعداد حک شده بر روی بلبرینگ‌ها اطلاعات مهمی را درباره مشخصات فنی و ویژگی‌های آن‌ها ارائه می‌دهند. این اطلاعات به کاربران کمک می‌کند تا بلبرینگ مناسب برای کاربرد خاص خود را انتخاب کنند. در ادامه به بررسی معانی این حروف و اعداد پرداخته می‌شود:

1. ساختار نامگذاری بلبرینگ‌ها

نامگذاری بلبرینگ‌ها معمولاً شامل حروف و اعداد است که هر کدام به یک ویژگی خاص اشاره دارند. به طور کلی، ساختار نامگذاری به شکل زیر است:

• حروف ابتدایی: نشان‌دهنده نوع بلبرینگ و طراحی آن است.
• اعداد: نشان‌دهنده ابعاد، اندازه و مشخصات فنی بلبرینگ است.
• حروف اضافی: ممکن است نشان‌دهنده ویژگی‌های خاص مانند نوع عایق، نوع روانکار، و یا طراحی خاص بلبرینگ باشد.

2. معانی حروف و اعداد

در زیر به برخی از حروف و اعداد رایج و معانی آن‌ها اشاره می‌شود:

الف) حروف ابتدایی

• 6200: این عدد نشان‌دهنده نوع بلبرینگ شیار عمیق است. عدد اول (6) نشان‌دهنده نوع بلبرینگ (بلبرینگ شیار عمیق) و دو عدد بعدی (20) نشان‌دهنده ابعاد بلبرینگ است.
• 6300: مشابه بلبرینگ‌های شیار عمیق، اما با ابعاد بزرگ‌تر.
• 7000: نشان‌دهنده بلبرینگ‌های تماس زاویه‌ای است که برای بارهای محوری و شعاعی مناسب هستند.
• 7200: بلبرینگ‌های تماس زاویه‌ای با ابعاد بزرگ‌تر.

ب) اعداد

• اعداد معمولاً نشان‌دهنده ابعاد داخلی و خارجی بلبرینگ و همچنین عرض آن هستند. به عنوان مثال، در بلبرینگ 6204:
  • 62: نوع بلبرینگ (بلبرینگ شیار عمیق)
  • 04: ابعاد بلبرینگ که به طور خاص نشان‌دهنده قطر داخلی و ابعاد دیگر آن است.

ج) حروف اضافی

• ZZ: نشان‌دهنده بلبرینگ با محافظ فلزی در دو طرف است.
• 2RS: نشان‌دهنده بلبرینگ با عایق لاستیکی در دو طرف است.
• C3: نشان‌دهنده بازی (Clearance) بیشتر از حد استاندارد است که برای بارهای سنگین‌تر مناسب است.
• P5: نشان‌دهنده دقت بالا در بلبرینگ است.

3. مثال‌های عملی

به عنوان مثال، بلبرینگ 6205 2RS C3 به این معناست:

• 6205: بلبرینگ شیار عمیق با ابعاد مشخص.
• 2RS: دارای عایق لاستیکی در دو طرف.
• C3: دارای لقی بیشتر از حد استاندارد.

به دلیل وجود قطعات بی کیفیت و تقلبی پمپ و الکتروموتور در بازار پیشنهاد میگردد کلیه قطعات مورد نیاز خود را به صورت پک اصلی و اورجینال از ما و یا نمایندگی های مجاز ما تهیه فرمایید.

توجه این مقاله در خصوص الکتروموتور  IE3توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
