سیستم‌های تهویه مطبوع یا HVAC

سیستم‌های تهویه مطبوع یا HVAC (مخفف Heating, Ventilation, and Air Conditioning) مجموعه‌ای از فناوری‌ها هستند که برای ایجاد شرایط مطلوب دما، رطوبت و کیفیت هوا در فضاهای داخلی (مانند منازل، ادارات، کارخانه‌ها و…) به کار می‌روند. در ادامه، اجزای اصلی و انواع رایج این سیستم‌ها را توضیح می‌دهیم:

اجزای اصلی سیستم HVAC:

1. گرمایش (Heating):

   • تولید گرما برای فضا در فصل سرد.

   • معمولاً با استفاده از:

     • بویلر (Boiler): گرمایش با آب داغ یا بخار.

     • کوره (Furnace): گرمایش با هوای گرم از طریق گاز یا برق.

     • پمپ حرارتی (Heat Pump): که هم گرمایش و هم سرمایش انجام می‌دهد.

2. تهویه (Ventilation):

   • تعویض و تصفیه هوا، حذف CO₂، رطوبت، بو و آلاینده‌ها.

   • دو نوع دارد:

     • طبیعی: از طریق پنجره‌ها، درها یا روزنه‌ها.

     • مکانیکی: با فن‌ها و دریچه‌های هوا.

3. سرمایش (Air Conditioning):

   • کاهش دما و رطوبت در فصل گرم.

   • شامل واحدهای تهویه مطبوعی مثل:

     • کولر گازی (Split, Window)

     • چیلرها (Chillers)

     • پمپ‌های حرارتی (Heat Pumps)

انواع سیستم‌های HVAC:

1. سیستم اسپلیت (Split System):

   • رایج‌ترین نوع در خانه‌ها.

   • شامل واحد داخلی (فن کویل) و واحد خارجی (کندانسور).

2. سیستم مرکزی (Central HVAC):

   • برای فضاهای بزرگ یا ساختمان‌های اداری.

   • دارای کانال‌کشی گسترده و واحد مرکزی برای گرمایش و سرمایش.

3. پکیج یونیت (Packaged Unit):

   • تمام اجزا در یک جعبه (معمولاً روی پشت‌بام).

   • مناسب برای فضاهای تجاری کوچک یا متوسط.

4. VRF / VRV (Variable Refrigerant Flow/Volume):

   • سیستم‌های پیشرفته و قابل کنترل در اتاق‌های مختلف.

   • مصرف انرژی پایین، نصب منعطف.

5. چیلر و فن‌کویل:

   • آب سرد تولید می‌شود و به فن‌کویل‌ها در نقاط مختلف ساختمان فرستاده می‌شود.

✅ مزایا:

• کنترل دما، رطوبت و کیفیت هوا.

• افزایش بهره‌وری و راحتی ساکنان.

• حفظ سلامت با تصفیه هوا و جلوگیری از رشد قارچ‌ها و کپک.

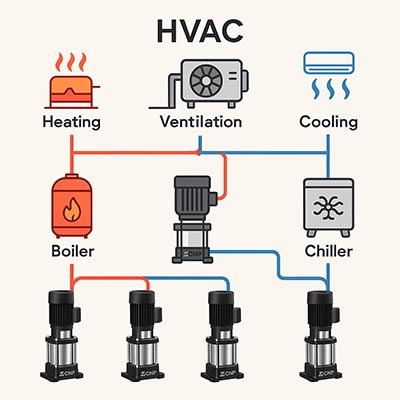

پمپ‌هایی که در سیستم‌های HVAC استفاده می‌شوند، نقش بسیار حیاتی در گردش سیال (آب، مبرد یا هوا) دارند. در ادامه، دسته‌بندی و توضیح مهم‌ترین پمپ‌های مورد استفاده در سیستم‌های تهویه مطبوع آورده شده:

انواع پمپ‌ها در سیستم‌های HVAC:

1. پمپ سیرکولاسیون (Circulation Pump)

• وظیفه: به گردش درآوردن آب گرم یا سرد در سیستم گرمایش یا سرمایش.

• محل استفاده:

  • سیستم‌های گرمایش با بویلر (آب گرم‌رسانی به رادیاتورها)

  • سیستم‌های چیلر – انتقال آب سرد به فن‌کویل‌ها یا هواسازها

• نوع رایج: پمپ خطی یا پمپ سانتریفیوژ افقی

2. پمپ چیلر (Chiller Pump)

• به دو دسته تقسیم می‌شه:

  • پمپ آب چیلد (Chilled Water Pump): آب سرد رو از چیلر به فن‌کویل‌ها منتقل می‌کنه.

  • پمپ کندانسور (Condenser Water Pump): در سیستم‌های چیلر آبی، آب رو بین کندانسور و برج خنک‌کننده (Cooling Tower) می‌چرخونه.

3. پمپ برج خنک‌کننده (Cooling Tower Pump)

• وظیفه: انتقال آب گرم از کندانسور به برج خنک‌کننده و برگرداندن آب خنک به کندانسور.

4. پمپ حرارتی (Heat Pump)

• دستگاهی است که هم گرمایش و هم سرمایش انجام می‌ده.

• کارکرد مانند یخچال است ولی جهت گرما را می‌تواند معکوس کند.

• سیال کاری: مبرد (Refrigerant)

• درون خودش کمپرسور دارد، اما پمپ واقعی مکانیکی آب یا هوا ندارد؛ بیشتر یک سیستم حرارتی است تا پمپ سنتی.

5. پمپ تخلیه میعانات (Condensate Pump)

• برای خارج کردن آب چگال‌شده (میعان) از دستگاه‌های تهویه مثل فن‌کویل یا کولرگازی.

• به‌خصوص وقتی خروجی آب در سطح پایین‌تر از فاضلاب نیست و نیاز به پمپاژ دارد.

6. پمپ روغن (در سیستم‌های بزرگ صنعتی)

• برای روانکاری کمپرسورها یا تجهیزات متحرک سنگین.

نکات انتخاب پمپ مناسب:

• دبی (Flow Rate) و فشار (Head) مورد نیاز

• نوع سیال (آب سرد، آب داغ، مبرد)

• کاربرد (گرمایش، سرمایش، تهویه)

• مصرف انرژی و بازدهی

پمپ های CNP

برند CNP (Nanfang Pump Industry Co., Ltd.) یکی از تولیدکنندگان پیشرو پمپ‌های صنعتی در چین است که محصولات متنوعی برای کاربردهای مختلف از جمله سیستم‌های تهویه مطبوع (HVAC) ارائه می‌دهد. در ادامه، برخی از مدل‌های پمپ CNP که در سیستم‌های HVAC کاربرد دارند، معرفی شده‌اند:

مدل‌های پمپ CNP مناسب برای سیستم‌های HVAC

1. پمپ CHM

• نوع: افقی، چندمرحله‌ای، سانتریفیوژ

• ویژگی‌ها: ساختار فشرده، بازدهی بالا، صدای کم، مناسب برای مایعات با خوردگی ملایم

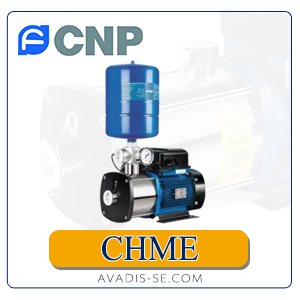

2. پمپ CHME

• نوع: افقی، چندمرحله‌ای، با کنترل فشار ثابت و فرکانس متغیر

• ویژگی‌ها: عملکرد خودکار، تنظیم سرعت بر اساس نیاز، صرفه‌جویی در انرژی، ساختار فشرده، صدای کم، مقاوم در برابر خوردگی

3. پمپ CDM / CDMF

• نوع: عمودی، چندمرحله‌ای، سانتریفیوژ

• ویژگی‌ها: بازدهی بالا (MEI ≥ 0.7)، ساختار فشرده، صدای کم، مناسب برای کاربردهای صنعتی و سیستم‌های HVAC

4. پمپ CHLF

• نوع: افقی، چندمرحله‌ای، سانتریفیوژ

• ویژگی‌ها: ساختار فشرده، صدای کم، مناسب برای سیستم‌های تهویه مطبوع، تصفیه آب، کشاورزی

5. پمپ TD (Inline)

• نوع: عمودی، سانتریفیوژ، خطی

• ویژگی‌ها: ساختار فشرده، نصب آسان، مناسب برای سیستم‌های تهویه مطبوع، تأمین آب، سیستم‌های گرمایشی

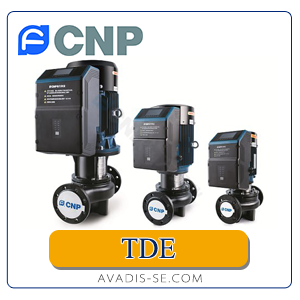

6. پمپ TDE (هوشمند با کنترل فرکانس متغیر)

• نوع: سانتریفیوژ عمودی تک‌مرحله‌ای با کنترلر هوشمند فرکانس متغیر
• ویژگی‌ها:
  • صرفه‌جویی در انرژی با استفاده از اینورتر داخلی
  • صدای کم و عملکرد بی‌صدا
  • ساختار فشرده و نصب آسان بدون نیاز به قطع لوله‌کشی
  • مناسب برای سیستم‌های تهویه مطبوع، گرمایشی، سرمایشی و تأمین آب خانگی و صنعتی



نکات مهم در انتخاب پمپ CNP برای سیستم‌های HVAC

• نوع پمپ: بسته به نیاز سیستم، انتخاب بین پمپ‌های افقی یا عمودی، چندمرحله‌ای یا تک‌مرحله‌ای

• جنس مواد: استیل ضدزنگ برای مقاومت در برابر خوردگی و افزایش عمر مفید

• ویژگی‌های فنی: توجه به دبی، ارتفاع پمپاژ، فشار کاری و دمای مایع

• کنترل هوشمند: استفاده از پمپ‌های با کنترل فرکانس متغیر برای صرفه‌جویی در انرژی و عملکرد بهینه

توجه : این مقاله در خصوص سیستم‌های تهویه مطبوع یا HVAC توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
