هد و دبی پمپ چیست

هد (Head) و دبی (Flow rate) دو مشخصه اصلی برای توصیف عملکرد یک پمپ هستند:

1. هد پمپ (Pump Head):

• هد ( ارتفاع ) بیانگر ارتفاع ستون مایع است که پمپ می‌تواند آن را جابه‌جا کند.

• واحد اندازه‌گیری آن معمولاً متر ستون مایع (m) است.

• مثلاً اگر پمپ هد 20 متر داشته باشد، یعنی می‌تواند آب را در شرایط ایده‌آل تا ارتفاع 20 متری بالا ببرد.

• هد شامل اجزای مختلفی مثل هد استاتیک (اختلاف ارتفاع بین مکش و دهش)، هد اصطکاکی (افت فشار در لوله‌ها)، و هد فشار (فشار موردنیاز در خروجی) است.

2. دبی پمپ (Pump Flow Rate):

• دبی ( آبدهی ) میزان حجم سیال جابه‌جا شده توسط پمپ در واحد زمان است.

• واحد رایج آن مترمکعب بر ساعت (m³/h) یا لیتر بر ثانیه (L/s) است.

• مثلاً اگر دبی پمپ 10 m³/h باشد، یعنی در هر ساعت 10 مترمکعب سیال را پمپاژ می‌کند.

به زبان ساده:

• هد = ارتفاعی که پمپ می‌تواند آب را بالا ببرد

• دبی = مقدار آبی که پمپ در زمان مشخص جابه‌جا می‌کند

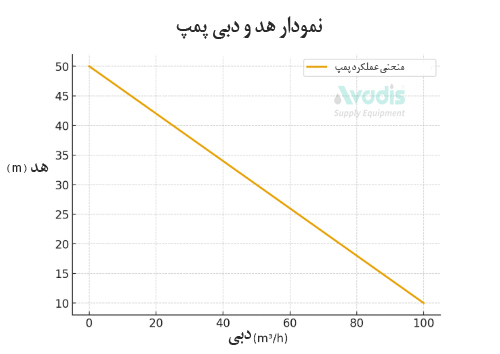

برای درک بهتر، منحنی عملکرد پمپ را بطور ساده توضیح میدهیم

این نمودار، منحنی هد-دبی پمپ را نشان می‌دهد:

• وقتی دبی صفر است (شیر خروجی بسته)، پمپ حداکثر هد را تولید می‌کند.

• با افزایش دبی، هد پمپ کاهش می‌یابد.

• نقطه کار واقعی پمپ جایی است که منحنی پمپ با منحنی سیستم لوله‌کشی قطع شود.

 کاربرد :

اگر بخواهیم دقیق‌تر بگوییم، هد و دبی پمپ در انتخاب و طراحی پمپها نقش کلیدی دارند و کاربردشان در زمینه‌های زیر مشخص می‌شود:

۱. ساختمان‌ها و تأسیسات شهری

• تأمین آب شرب: پمپ‌ها آب را از مخزن یا چاه به مخازن مرتفع (تانک‌های سقفی) یا طبقات بالاتر می‌رسانند.

• سیستم گرمایش و سرمایش (HVAC): پمپ‌ها دبی مورد نیاز آب گرم یا آب سرد را در مدارها تأمین می‌کنند.

• آتش‌نشانی: نیاز به هد بالا (فشار زیاد) و دبی کافی برای شبکه اسپرینکلرها یا هیدرانت‌ها.

۲. صنعت

• کارخانه‌های شیمیایی و پتروشیمی: انتقال سیالات مختلف (آب، نفت، اسیدها، قلیاها).

• صنایع غذایی و دارویی: جابه‌جایی مایعات بهداشتی و حساس.

• نیروگاه‌ها: پمپ‌های تغذیه بویلر (با هد بسیار بالا)، پمپ‌های خنک‌کننده (با دبی خیلی زیاد).

۳. کشاورزی

• آبیاری قطره‌ای و بارانی: پمپ‌ها دبی و فشار مناسب برای پخش یکنواخت آب را تأمین می‌کنند.

• انتقال آب از چاه یا رودخانه به زمین‌های کشاورزی.

۴. محیط زیست و آب و فاضلاب

• ایستگاه‌های پمپاژ آب شهری: انتقال حجم زیاد آب با دبی بالا.

• تصفیه‌خانه‌های فاضلاب: پمپ‌های لجن، پمپ‌های انتقال آب تصفیه‌شده.

۵. کاربردهای خاص

• دریایی و کشتی‌رانی: پمپ‌های خنک‌کننده موتور، پمپ‌های تخلیه (bilge pumps).

• صنایع نفت و گاز: پمپ‌های فرآیندی، پمپ‌های تزریق شیمیایی.

• پزشکی: پمپ‌های کوچک در دستگاه‌های دیالیز یا پمپ‌های تزریق دارو.

چرا هد و دبی مهم‌اند؟

• اگر هد کم باشد → پمپ نمی‌تواند فشار لازم برای غلبه بر ارتفاع یا مقاومت لوله‌ها را ایجاد کند.

• اگر دبی کم یا زیاد انتخاب شود → سیستم یا کمبود جریان دارد، یا هزینه انرژی و سایش پمپ افزایش می‌یابد

یک جدول آماده کردم که نشان می‌دهد در هر صنعت یا کاربرد، کدام‌یک از پارامترهای هد یا دبی اهمیت بیشتری دارند.

بیاییم مرحله‌ به‌ مرحله ببینیم چطور هد و دبی موردنیاز سیستم رو محاسبه می‌کنند:

۱. محاسبه دبی موردنیاز (Q)

دبی به مصرف سیستم بستگی دارد:

• ساختمان‌ها:
  دبی را از جمع مصرف واحدها (شیرها، دوش‌ها، کولرها…) محاسبه می‌کنند.



  که در آن V حجم مصرفی (مترمکعب) و t زمان تأمین (ساعت) مساویست با Q ( دبی )

• کشاورزی:
  دبی بر اساس سطح زمین و نیاز آبی گیاه محاسبه می‌شود.

• صنعت:
  دبی مطابق فرآیند (مثلاً لیتر در دقیقه برای یک خط تولید) تعیین می‌شود.

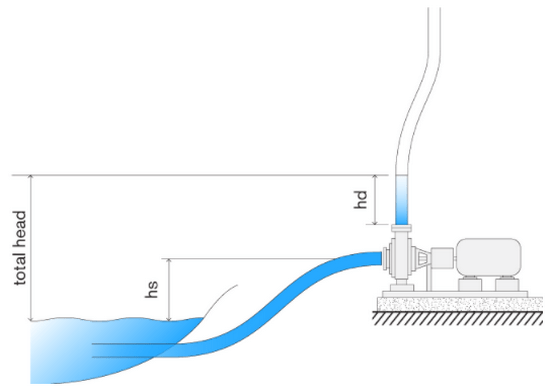

۲. محاسبه هد موردنیاز (H)

هد کل پمپ از اجزای مختلف تشکیل می‌شود:

• هد استاتیک (Static Head):
  اختلاف ارتفاع بین سطح مکش و سطح دهش (مثلاً ارتفاع ساختمان).

• هد اصطکاکی (Friction Head):
  ناشی از افت فشار در لوله‌ها، زانویی‌ها، شیرآلات.
  با فرمول دارسی – ویسباخ محاسبه می‌شود:



• هد فشار (Pressure Head):
  اگر سیستم نیاز به فشار خاصی داشته باشد (مثلاً 3 بار در شبکه آتش‌نشانی).



۳. ترکیب هد و دبی

وقتی Q و total H​ مشخص شد:

• نقطه کار مطلوب روی منحنی پمپ انتخاب می‌شود.

• پمپ مناسب با توجه به منحنی مشخصات سازنده تعیین می‌شود.

۴. مثال ساده

فرض کنیم می‌خواهیم برای یک ساختمان ۵ طبقه (ارتفاع حدود ۱۵ متر) پمپ انتخاب کنیم:

• هد استاتیک: ۱۵ متر

• هد اصطکاکی: حدود ۵ متر (لوله و اتصالات)

• هد فشار خروجی موردنیاز: ۱۰ متر (معادل ۱ بار فشار در شیرها)

اگر مصرف کل آب در پیک زمان ۲۰ مترمکعب بر ساعت باشد:

بنابراین پمپ باید ۳۰ متر هد و ۲۰ m³/h دبی تأمین کند.

 نتیجه:

برای انتخاب پمپ:

1. اول دبی مصرفی سیستم را محاسبه کنید.

2. بعد کل هد موردنیاز (استاتیک + اصطکاک + فشار) را حساب کنید.

3. منحنی پمپ را نگاه کنید و مدلی انتخاب کنید که این نقطه (Q,H) روی منحنی‌اش قرار گیرد.

 خلاصه و نتیجه‌گیری از بحث هد و دبی پمپ:

1. هد (Head) معیار انرژی پمپ است و به زبان ساده نشان می‌دهد پمپ می‌تواند سیال را تا چه ارتفاعی بالا ببرد.

2. دبی (Flow Rate) میزان حجم سیالی است که پمپ در واحد زمان جابه‌جا می‌کند.

3. رابطه‌ی بین هد و دبی همیشه یک منحنی نزولی است: با افزایش دبی، هد کاهش می‌یابد.

4. نقطه کار پمپ جایی است که منحنی عملکرد پمپ با منحنی سیستم (افت اصطکاک + ارتفاع) تلاقی کند.

5. بسته به صنعت یا کاربرد، اهمیت هد یا دبی تغییر می‌کند:

   • ساختمان‌ها → هد و دبی متوسط

   • آتش‌نشانی → هد بالا

   • نیروگاه‌های خنک‌کننده → دبی خیلی زیاد

   • بویلرهای نیروگاهی → هد خیلی زیاد

   • کشاورزی → ترکیب‌های مختلف بسته به نوع آبیاری

6. انتخاب درست پمپ بر اساس هد موردنیاز + دبی موردنیاز باعث می‌شود:

   • سیستم پایدار و کارآمد کار کند

   • هزینه انرژی و استهلاک کاهش یابد

   • عمر مفید تجهیزات افزایش پیدا کند
