گلوب ولو چیست
گلوب ولو (Globe Valve) یک نوع شیر صنعتی است که برای کنترل و تنظیم دقیق جریان سیال (مایع یا گاز) در خطوط لوله استفاده میشود.
نام های دیگر گلوب ولو در بازار ایران
در بازار ایران گلوب ولو (Globe Valve) را معمولاً با چند نام رایج و معادل بازاری مینامند که خیلی از تامینکنندگان و خریداران همین اصطلاحات را به کار میبرند:
📌 نامهای رایج گلوب ولو در ایران
-
شیر گلوب
-
شیر کروی (برخی فروشندگان همین نام را برای گلوب ولو استفاده میکنند)
-
Globe Valve (نام انگلیسی که در کاتالوگها و سفارشها معمول است)
-
گلوب والو (تلفظ محاورهای انگلیسی در بازار)
💡 نکته
بسیاری از فروشگاههای ولو در ایران به جای «گلوب ولو» گاهی اشتباهاً به آن میگویند شیر سوزنی، البته این میتواند گمراهکننده باشد چون در واقع شیر سوزنی (Needle valve) نوع متفاوتی از ولو برای کنترل دقیق جریان است، ولی در برخی موقعیتهای بازاری این اصطلاحات به هم ربط داده میشود.

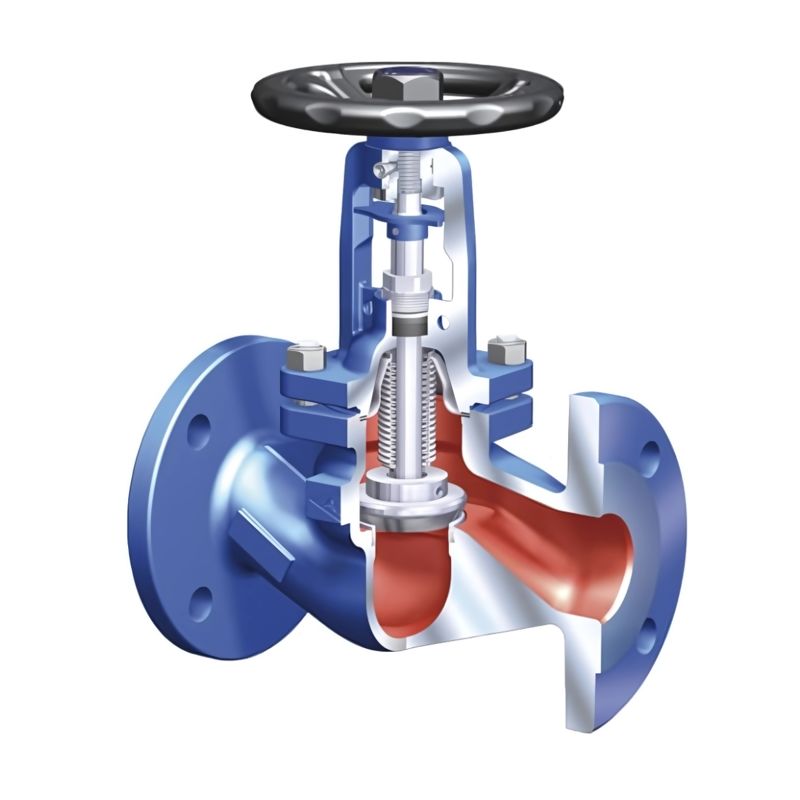

🔧 ساختار و نحوه عملکرد
گلوب ولو از سه بخش اصلی تشکیل میشود:
-
بدنه (Body)
-
دیسک یا پلاگ (Disc/Plug)
-
نشیمنگاه (Seat)
در این شیر، حرکت دیسک عمودی است. با چرخاندن فلکه:
-
دیسک به سمت نشیمنگاه پایین میآید → جریان کم یا قطع میشود
-
دیسک بالا میرود → جریان افزایش مییابد
به دلیل مسیر تغییر جهت جریان داخل شیر، کنترل جریان بسیار دقیق انجام میشود.
✅ مزایا
-
کنترل بسیار دقیق دبی
-
مناسب برای Throttle کردن (تنظیم تدریجی جریان)
-
آببندی خوب
-
عملکرد قابلاعتماد در فشار و دمای بالا
❌ معایب
-
افت فشار زیاد نسبت به شیرهای کشویی یا توپی
-
وزن و قیمت بالاتر
-
مناسب نبودن برای باز و بسته شدن سریع
🏭 کاربردها
-
سیستمهای بخار
-
صنایع نفت، گاز و پتروشیمی
-
نیروگاهها
-
خطوطی که نیاز به تنظیم دقیق جریان دارند
🔄 مقایسه کوتاه
-
Gate Valve: برای قطع و وصل کامل (نه تنظیم)
-
Ball Valve: سریع، افت فشار کم
-
Globe Valve: بهترین گزینه برای کنترل دقیق جریان
گلوب ولوها از نظر جنس بدنه و قطعات داخلی (Trim) به چند دسته اصلی تقسیم میشوند که انتخاب آنها به فشار، دما و نوع سیال بستگی دارد:
1️⃣ گلوب ولو چدنی (Cast Iron / Ductile Iron)
جنس بدنه:
-
چدن خاکستری (GG25)
-
چدن داکتیل (GGG40 / GGG50)
جنس قطعات داخلی:
-
برنج، استنلس استیل یا فولاد کربنی
کاربرد:
-
آب، هوا، سیالات غیرخورنده
-
فشار و دمای پایین تا متوسط
ویژگی:
-
قیمت مناسب
-
رایج در تاسیسات ساختمانی و صنعتی سبک

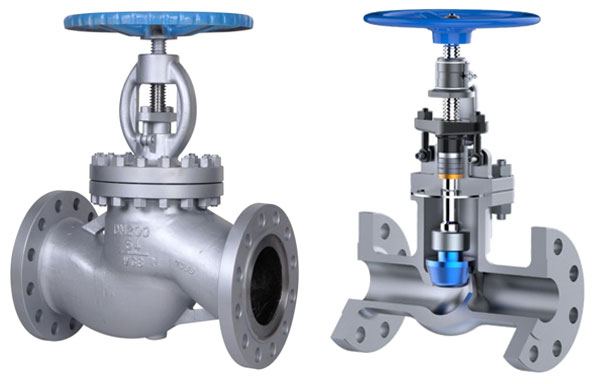

2️⃣ گلوب ولو فولاد کربنی (Carbon Steel)
جنس بدنه:
-
WCB، A105، A216
جنس قطعات داخلی (Trim):
-
فولاد سختکاریشده
-
استنلس استیل
-
Stellite (در مدلهای مقاوم)
کاربرد:
-
بخار، نفت، گاز
-
فشار و دمای بالا
ویژگی:
-
مقاومت مکانیکی بالا
-
بسیار پرکاربرد در پالایشگاهها
3️⃣ گلوب ولو فولاد آلیاژی (Alloy Steel)
جنس بدنه:
-
WC6، WC9، F11، F22
جنس قطعات داخلی:
-
آلیاژهای مقاوم به حرارت و سایش
کاربرد:
-
بخار سوپرهیت
-
دماهای بسیار بالا
ویژگی:
-
مقاوم در برابر خزش و شوک حرارتی
-
قیمت بالاتر نسبت به فولاد کربنی

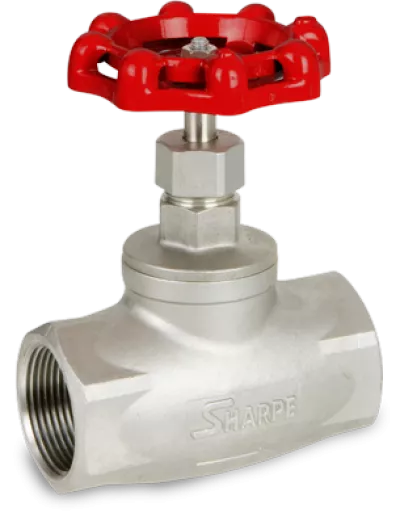

4️⃣ گلوب ولو استنلس استیل (Stainless Steel)
جنس بدنه:
-
SS304
-
SS316
-
SS316L
جنس قطعات داخلی:
-
همجنس بدنه یا با پوشش سختکاری
کاربرد:
-
سیالات خورنده
-
صنایع غذایی، دارویی و شیمیایی
ویژگی:
-
مقاومت عالی در برابر خوردگی
-
مناسب محیطهای بهداشتی

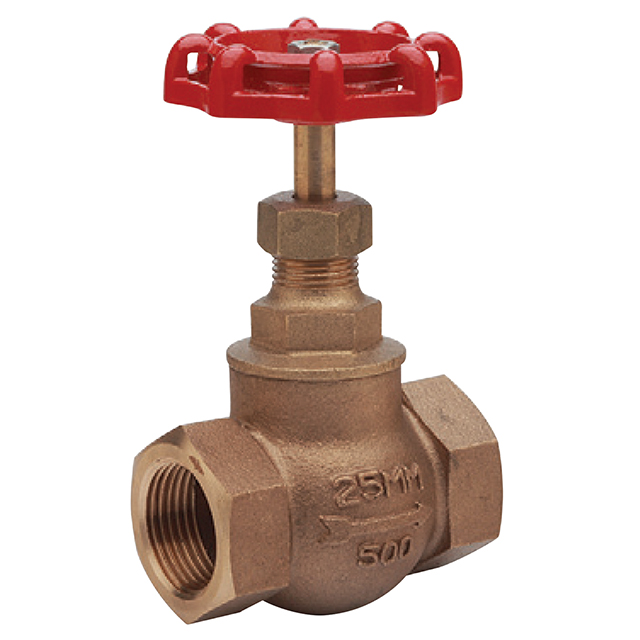

5️⃣ گلوب ولو برنزی / برنجی
جنس بدنه:
-
برنز
-
برنج
جنس قطعات داخلی:
-
برنج یا استنلس استیل
کاربرد:
-
آب، بخار کمفشار
-
سیستمهای تاسیساتی کوچک
ویژگی:
-
سایزهای کوچک
-
نصب آسان
🔧 نکته فنی مهم
در مشخصات فنی گلوب ولو، Trim Number نشاندهنده جنس قطعات داخلی (Seat, Disc, Stem) است و نقش مهمی در:
-
مقاومت به سایش
-
خوردگی
-
طول عمر شیر
گلوب ولو آیا در ساخت بوسترپمپ هم استفاده میشود؟
بله ✅ گلوب ولو در ساخت و نصب بوسترپمپ استفاده میشود، اما نه بهصورت اصلی و دائمی در مسیر پمپاژ؛ کاربرد آن کنترلی و جانبی است.
🔧 محلهای رایج استفاده گلوب ولو در بوسترپمپ
در بوسترپمپهای آبرسانی (ساختمانی و صنعتی)، گلوب ولو معمولاً در این نقاط نصب میشود:
1️⃣ خط بایپس (Bypass Line)
-
برای تنظیم دبی یا متعادلسازی فشار
-
کنترل دستی جریان هنگام سرویس یا راهاندازی اولیه
2️⃣ خط تست و تنظیم فشار
-
برای تنظیم فشار سیستم در زمان commissioning
-
مخصوصاً در بوسترپمپهای دور ثابت
3️⃣ خطهای فرعی یا ابزار دقیق
-
قبل از فشارسنجها، ترانسمیتر فشار، فلومتر
-
بهعنوان شیر ایزوله و تنظیم
❌ چرا در مسیر اصلی بوسترپمپ استفاده نمیشود؟
-
افت فشار زیاد ایجاد میکند
-
راندمان پمپ را کاهش میدهد
-
مصرف انرژی را بالا میبرد
به همین دلیل در ورودی و خروجی اصلی پمپ معمولاً از:
-
Gate Valve (شیر کشویی)
-
یا Butterfly Valve
استفاده میشود.
🔄 ترکیب رایج شیرآلات در بوسترپمپ
| محل نصب | نوع شیر |
|---|---|
| ورودی پمپ | شیر کشویی |
| خروجی پمپ | شیر کشویی یا پروانهای |
| جلوگیری از برگشت | چک ولو |
| تنظیم جریان / بایپس | گلوب ولو |
| تخلیه هوا | شیر هوا |
نقش گلوب ولو در بوسترپمپ
نقش گلوب ولو در بوسترپمپ عمدتاً کنترلی و تنظیمی است، نه انتقال اصلی جریان. این شیر به دلیل دقت بالا در کنترل دبی، در بخشهای خاصی از سیستم استفاده میشود.
🔧 نقشهای اصلی گلوب ولو در بوسترپمپ
1️⃣ تنظیم دقیق دبی و فشار
-
در خط بایپس (Bypass) نصب میشود
-
برای بالانس فشار بین پمپها
-
جلوگیری از نوسان فشار در بوسترپمپهای دور ثابت
2️⃣ کمک به راهاندازی و تنظیم اولیه (Commissioning)
-
هنگام راهاندازی اولیه بوسترپمپ
-
تنظیم تدریجی جریان برای جلوگیری از ضربه قوچ
-
کنترل فشار خروجی تا رسیدن به نقطه کاری مناسب
3️⃣ محافظت غیرمستقیم از پمپ
-
محدود کردن دبی در شرایط خاص
-
جلوگیری از کارکرد پمپ خارج از محدوده مجاز
-
کاهش تنش مکانیکی روی پمپ و الکتروموتور
4️⃣ استفاده در خطوط ابزار دقیق
-
قبل از گیج فشار، ترانسمیتر و فلومتر
-
بهعنوان شیر ایزوله و تنظیم
-
افزایش دقت اندازهگیری
❌ نقشهایی که گلوب ولو مناسب آن نیست
-
مسیر اصلی ورودی یا خروجی پمپ ❌
-
قطع و وصل سریع جریان ❌
-
سیستمهایی با حساسیت بالا به افت فشار ❌
🔄 مقایسه با شیرهای دیگر در بوسترپمپ
| نوع شیر | نقش |
|---|---|
| Gate Valve | قطع و وصل اصلی |
| Butterfly Valve | ایزولاسیون اقتصادی |
| Check Valve | جلوگیری از برگشت |
| Globe Valve | کنترل دقیق دبی و فشار |
✅ جمعبندی
✔ گلوب ولو در بوسترپمپ نقش تنظیمکننده و کنترلی دارد
✔ معمولاً در خط بایپس و خطوط فرعی استفاده میشود
❌ برای مسیر اصلی توصیه نمیشود
✔ گلوب ولو در بوسترپمپ کاربرد دارد
❌ اما نه برای مسیر اصلی پمپاژ
✔ بهترین گزینه برای تنظیم دقیق دبی و فشار در خطوط فرعی
توجه : این مقاله در خصوص گلوب ولو توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است . این مطلب صرفا آموزشی میباشد . در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
