الکتروپمپ سانتریفیوژ خطی

الکتروپمپ سانتریفیوژ خطی (یا پمپ سانتریفیوژ لاینر یا خطی) یک نوع از پمپ‌های سانتریفیوژ است که طراحی خاصی دارد به‌طوری‌ که ورودی و خروجی آن در یک راستا و روی یک خط قرار دارند. این ویژگی باعث می‌شود که نصب آن در سیستم لوله‌کشی بسیار ساده و کم‌جا باشد. در ادامه، ویژگی‌ها و کاربردهای این پمپ را شرح می‌دهم:

ویژگی‌های اصلی الکتروپمپ سانتریفیوژ خطی:

1. ساختار خطی (In-line):

   • ورودی و خروجی در یک راستا قرار دارند.

   • نصب مستقیم روی لوله بدون نیاز به فونداسیون خاص یا پایه سنگین.

2. نوع عملکرد:

   • بر پایه اصل سانتریفیوژ، یعنی با استفاده از نیروی گریز از مرکز، سیال را پمپاژ می‌کند.

3. افقی یا عمودی بودن:

   • بیشتر این پمپ‌ها به‌صورت عمودی طراحی می‌شوند تا فضای کمتری اشغال کنند.

4. الکتروموتور کوپل مستقیم:

   • معمولاً الکتروموتور به‌صورت مستقیم با پروانه پمپ کوپل شده است.

مزایا:

• اشغال فضای کمتر در مقایسه با پمپ‌های سانتریفیوژ معمولی.

• نصب و تعمیر آسان به دلیل طراحی خطی.

• کاهش لرزش و صدای کمتر.

• مناسب برای نصب در داخل ساختمان‌ها، تأسیسات تهویه، گرمایشی و سرمایشی.

کاربردها:

• سیستم‌های تهویه مطبوع (HVAC)

• گردش آب در سیستم‌های سرمایشی و گرمایشی

• تأسیسات صنعتی سبک و نیمه‌سنگین

• ایستگاه‌های پمپاژ در ساختمان‌ها یا برج‌ها

اجزای اصلی الکتروپمپ سانتریفیوژ خطی

1. الکتروموتور (Motor):

   • وظیفه تأمین انرژی مکانیکی برای چرخش پروانه را دارد.

   • معمولاً از نوع قفس سنجابی (سه‌فاز یا تک‌فاز) است.

2. پروانه (Impeller):

   • عامل اصلی حرکت سیال با نیروی گریز از مرکز است.

   • می‌تواند از جنس برنج، استنلس‌استیل، پلاستیک مقاوم یا چدن باشد.

3. بدنه پمپ (Pump Casing):

   • پوسته‌ای است که پروانه را در بر می‌گیرد و فشار را کنترل می‌کند.

4. شافت (Shaft):

   • نیروی موتور را به پروانه منتقل می‌کند.

5. یاتاقان‌ها و آب‌بند مکانیکی (Mechanical Seal):

   • جلوگیری از نشت سیال و کاهش اصطکاک شافت در محل عبور.

مزایای تخصصی:

• تعمیر بدون جدا کردن از لوله‌ها: در برخی مدل‌ها (مانند split-coupled) می‌توان موتور را جدا کرد بدون اینکه لوله‌کشی باز شود.

• بالانس هیدرولیکی خوب: طراحی خطی باعث یکنواختی فشار در ورودی و خروجی می‌شود.

• مناسب برای سیستم‌های با فضای محدود مانند موتورخانه‌ها و اتاق‌های تاسیسات.

⚠ محدودیت‌ها و معایب:

• محدودیت در دبی و هد بالا: نسبت به پمپ‌های افقی با پروانه‌های چندمرحله‌ای، محدودیت ظرفیت دارند.

• حساسیت به سیالات دارای ذرات جامد: ذرات می‌توانند به پروانه یا سیل آسیب برسانند.

• لزوم تراز دقیق هنگام نصب: به‌ویژه در مدل‌های عمودی که عدم تراز باعث خوردگی شافت یا یاتاقان می‌شود.

نکات نصب و بهره‌برداری:

• نصب بر روی خط لوله افقی: تا از وزن سیال پشتیبانی شود.

• استفاده از لرزه‌گیر (Vibration isolator): برای کاهش لرزش و نویز.

• تهویه مناسب برای موتور: به‌خصوص در اتاق‌های بسته یا گرم.

• بررسی جهت گردش موتور: حتماً با فلش جهت چرخش تطابق داشته باشد.

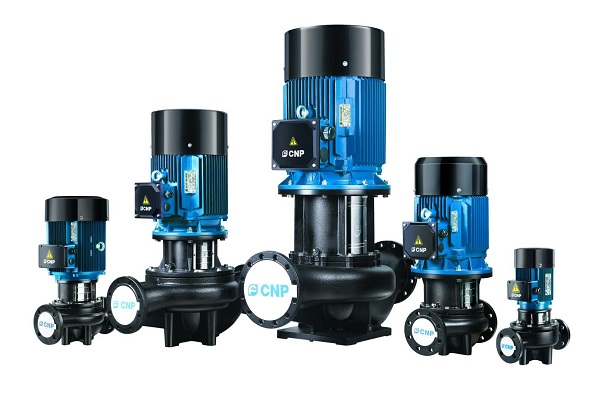

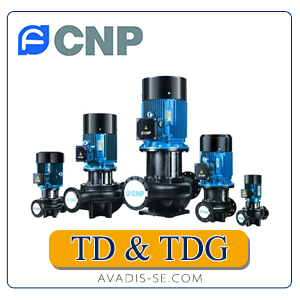

الکتروپمپ‌های مدل TD و TDG برند CNP از نوع پمپ‌های سانتریفیوژ خطی (In-line Centrifugal Pumps) هستند.

تفاوت TD و TDG:

قبل از توضیح باید گفت هر دو مدل مشابه‌اند، اما

• TD: مدل استاندارد، برای فشار کاری معمول (تا 10-16 بار)

• TDG: مدل تقویت‌شده یا “High-pressure version” برای سیستم‌هایی که فشار کاری بالاتری دارند (مثلاً برج‌های بلند یا سیستم‌های فشار بالا)
