انواع پمپ های آبرسانی در ساختمان

انواع پمپ‌های آبرسانی ساختمان (سیستم‌های پمپاژ آب) بسته به نوع ساختمان، نحوه تأمین آب و فشار مورد نیاز، به چند دسته اصلی تقسیم می‌شوند:

۱. پمپ تقویتی (Booster Pump)

برای افزایش فشار آب در طبقات بالا استفاده می‌شود.

• معمولاً مستقیم بعد از کنتور یا منبع نصب می‌شود

• تک‌فاز یا سه‌فاز

• مناسب ویلا، ساختمان‌های کم‌طبقه، مغازه‌ها

۲. پمپ به همراه منبع تحت فشار

پمپ + منبع دیافراگمی (مثلاً ۲۴ تا ۱۰۰ لیتری) + پریشر سوئیچ

• روشن و خاموش شدن اتوماتیک بر اساس فشار

• جلوگیری از استهلاک پمپ

• مناسب ساختمان‌های ۲ تا ۴ طبقه

۳. بوستر پمپ (Booster Set)

ترکیب چند پمپ موازی + تابلو برق هوشمند

• فشار ثابت حتی در مصرف بالا

• بسیار مناسب ساختمان‌های بزرگ، مجتمع‌ها، بیمارستان‌ها

• صرفه‌جویی در مصرف برق (نوبتی کار می‌کنند)

۴. پمپ مکش از منبع ذخیره (پمپ مخزن‌دار)

وقتی فشار آب شهری ضعیف است یا قطع می‌شود

• اول آب در مخزن ذخیره می‌شود، بعد پمپ فشار را تأمین می‌کند

• الزامی طبق مقررات در ساختمان‌های چند واحدی بزرگ

۵. پمپ سیرکولاتور (گردش آب گرم)

برای گردش مداوم آب گرم شوفاژ یا موتورخانه

• مخصوص آبرسانی نیست ولی در سیستم لوله‌کشی ساختمان وجود دارد

• باعث می‌شود آب گرم همیشه سریع برسد

تعریف، اجزاء، عملکرد، معیارهای انتخاب و نصب، مثال‌ها، نگهداری و نکات عملی

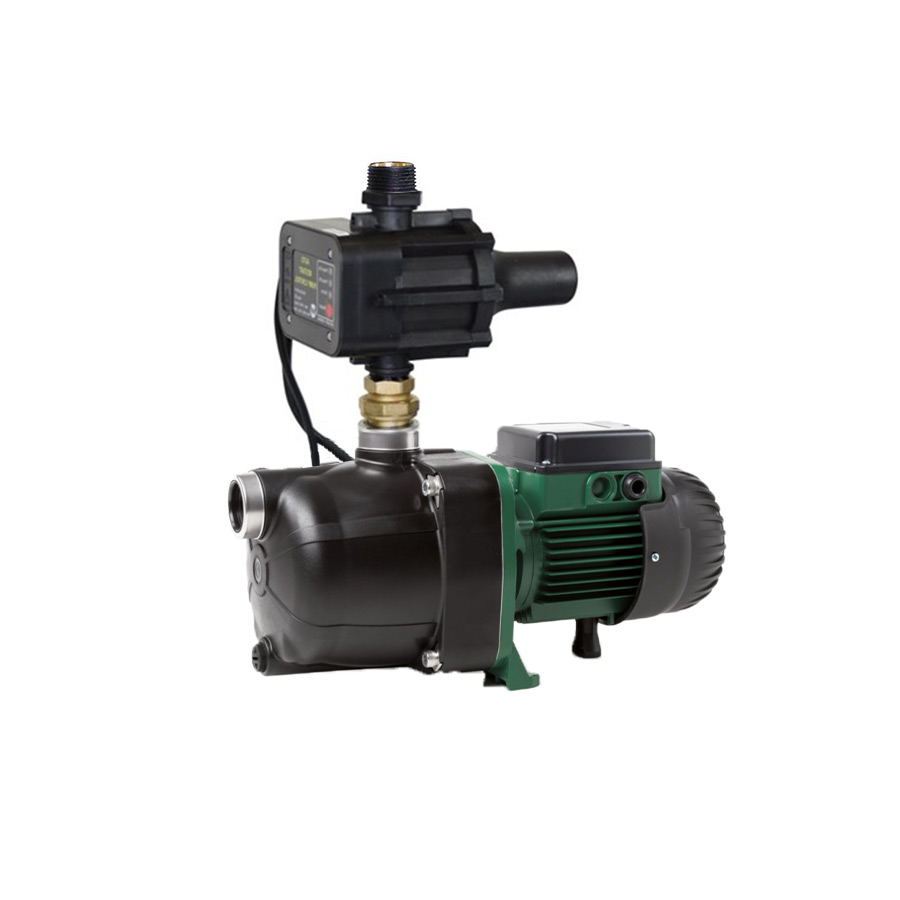

۱. پمپ تقویتی (Booster Pump)

تعریف و کاربرد:
پمپی است که برای افزایش فشار آب شبکه شهری به‌کار می‌رود — مثلاً در ساختمان‌های ۲–۵ طبقه که فشار شهری برای رسیدن به طبقه‌ بالاتر کافی نیست. وظیفهٔ اصلی: تأمین فشار مطلوب مصرف‌کننده در شرایط نرمال.

انواع مرسوم:

• پمپ گریز از مرکز یک‌مرحله‌ای (end-suction) — رایج برای مصرف مسکونی.

• پمپ‌های چندپروانه یا چندمرحله‌ای در صورت نیاز به هد بالاتر.

اجزاء و تجهیزات کنترلی:

• بدنه و پروانه پمپ

• الکترموتور (تک‌فاز یا سه‌فاز بسته به توان)

• فلوسوییچ یا فشارسوییچ برای روشن/خاموش اتوماتیک

• شیر یک‌طرفه (non-return) و شیرآلات قطع و وصل

• در برخی موارد منبع تحت فشار (دیافراگمی) برای جلوگیری از روشن/خاموش مکرر

مزایا/معایب:

• ساده و ارزان برای ساختمان‌های کوچک
  – در مصرف زیاد یا افت فشار دائمی شبکه ممکن است مناسب نباشد مگر با منبع ذخیره

نکات نصب:

• نصب نزدیک منبع یا ورودی آب و بعد از کنتور (با رعایت قوانین محلی).

• پایه بتنی یا پیچ‌دار برای کاهش ارتعاش.

• نصب شیر و ولو برای تعمیر و شیر یک‌طرفه پس از پمپ.

 نگهداری:
بازرسی هفتگی/ماهانه برای نشتی، لرزش، صدای غیرعادی؛ تعویض آب‌بندها و بلبرینگ طبق دستور سازنده.

۲. پمپ به‌همراه منبع تحت فشار (پمپ + منبع دیافراگمی)

تعریف و کاربرد:
سیستمی متشکل از پمپ + منبع تحت فشار (تانک دیافراگمی یا فشارسنجدار) + پریشر سوئیچ؛ وقتی فشار در منبع پایین‌تر از حد مشخص شود پمپ روشن می‌شود و وقتی به فشار تنظیم‌شده برسد خاموش می‌شود. برای جلوگیری از روشن/خاموش‌های پی‌درپی و برای تأمین فشار نرم و پیوسته در ساختمان‌های کم‌تا‌متوسط مناسب است.

چرا منبع؟

• ذخیرهٔ مقدار محدودی آب تحت فشار برای جلوگیری از استارت‌های غیرضروری پمپ (کاهش استهلاک)

• تثبیت فشار و کاهش پالس در جریان خروجی

اجزاء:

• پمپ (معمولاً گریز از مرکز)

• منبع تحت فشار (دیافراگمی با محفظهٔ هوا یا محفظهٔ قابل تنظیم فشار)

• پریشر سوئیچ (با تنظیم فشار روشن/خاموش)

• گیج فشار و ولو‌ها

مزایا/معایب:

• عمر بیشتر پمپ به‌خاطر کاهش تعداد استارت‌ها؛ فشار نرم و پایدار.
  – نیاز به فضای بیشتر و هزینهٔ اندکی بالاتر نسبت به پمپ تنها.

نکات نصب و تنظیم:

• فشار منبع را قبل از نصب منبع و پس از آن بررسی کن (precharge) — معمولاً 0.2–0.5 بار کمتر از فشار روشن‌شدن تنظیم می‌شود.

• پریشر سوئیچ معمولاً با اختلاف (مثلاً روشن در 1.5 بار و خاموش در 2.5 بار) تنظیم می‌شود — مطابق نیاز ساختمان.

 نگهداری:
بررسی سطح فشار هوا در منبع، کنترل دیافراگم برای پارگی، سرویس پریشر سوئیچ.

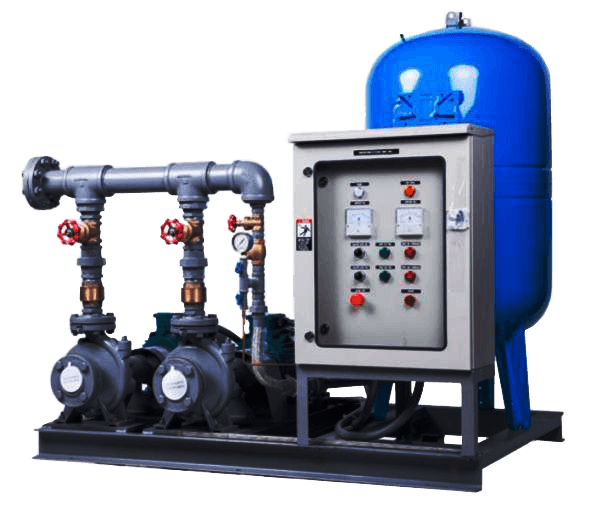

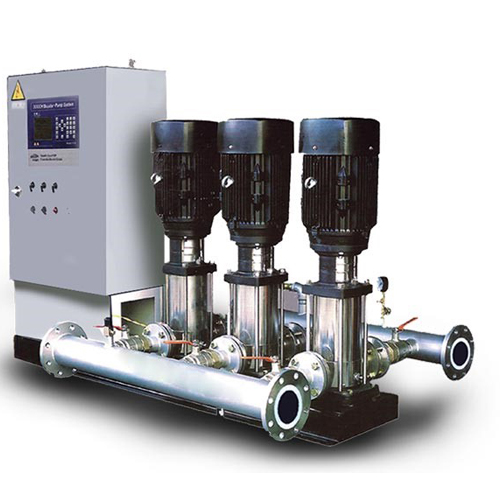

۳. بوستر پمپ (Booster Set — چندپمپ موازی + تابلو کنترل)

تعریف و کاربرد:
سیستمی شامل دو یا چند پمپ نصب‌شده به‌صورت موازی به همراه تابلو کنترل هوشمند (کنترل‌کنندهٔ فشار، PLC یا کنترلر مخصوص) که برای تأمین فشار ثابت در ساختمان‌ها یا مجتمع‌های بزرگ کاربرد دارد. در این سیستم پمپ‌ها بر اساس نیاز به‌صورت نوبتی یا موازی وارد مدار می‌شوند.

چرا از بوستر استفاده می‌کنیم؟

• توانایی پوشش دبی‌های متغیر بسیار بزرگ بدون کارکرد ناکارآمد یک پمپ واحد

• افزایش قابلیت اطمینان (در صورت خرابی یک پمپ بقیه کار می‌کنند)

• بهینه‌سازی مصرف انرژی با استفاده از اینورتر (VFD) یا کنترل دور

اجزاء:

• چند پمپ (معمولاً هم‌شکل یا مشابه)

• تابلو برق و کنترل (با PLC یا کنترل‌کنندهٔ فشار)

• شیرهای عدم برگشت و شیرهای کنترلی برای هر پمپ

• سنسورهای فشار (در مسیر ورودی/خروجی)

• گاهاً VFD برای کنترل دور یک یا چند پمپ

• منبع انبساط یا منبع تحت فشار در صورت نیاز

عملکرد و منطق کنترل:

• هنگامی که فشار افت کند، کنترلر یکی از پمپ‌ها را استارت می‌کند.

• با افزایش مصرف، پمپ‌های بعدی به‌صورت مرحله‌ای وارد مدار می‌شوند تا فشار ثابت بماند.

• در برخی سیستم‌ها، VFD دور موتور را تنظیم می‌کند تا فشار همیشه ثابت بماند (کنترل فشار ثابت).

مزایا/معایب:

• فشار ثابت و پاسخ سریع به تغییرات مصرف؛ مقیاس‌پذیر برای مجتمع‌ها و برج‌ها.
  – هزینه اولیه و پیچیدگی نصب/راه‌اندازی بالاتر؛ نیاز به اپراتوری و نگهداری تخصصی‌تر.

نکات طراحی:

• انتخاب پمپ‌ها با منحنی‌های مشابه برای کار موازی.

• طراحی مسیر لوله‌کشی و شیرآلات به‌گونه‌ای که در سرویس یک پمپ اختلال پیش نیاید.

• در نظر گرفتن شرایط نوبت‌دهی برای مساوی شدن کارکرد پمپ‌ها.

 نگهداری:
بررسی تابلو کنترل، سنسورها، شیرها، و انجام سرویس روتین برای هریک از پمپ‌ها.

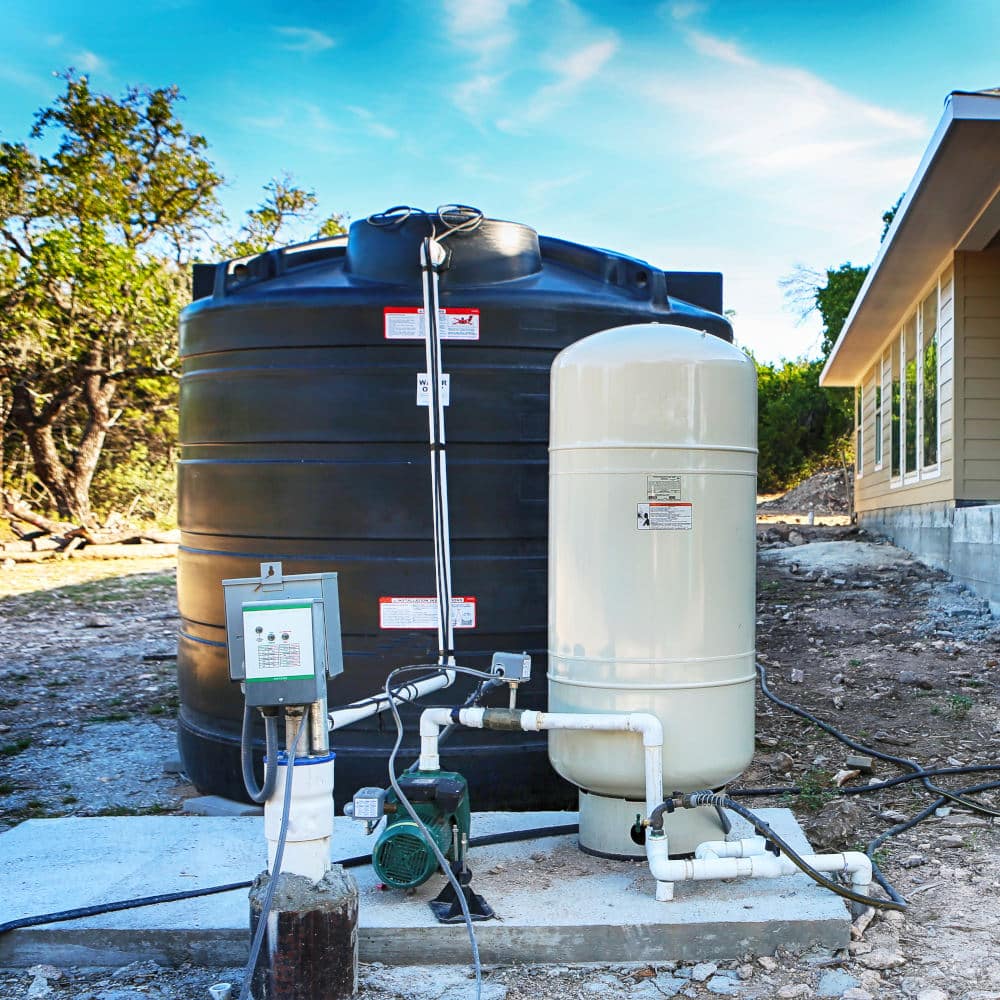

۴. پمپ مکش از منبع ذخیره (پمپ مخزن‌دار / پمپ چاه یا پمپ مخزن سطحی)

تعریف و کاربرد:
سیستمی که وقتی فشار یا دسترسی آب شهری نامطمئن یا ضعیف است، ابتدا آب را در مخزن ذخیره (سقفی یا زمینی) جمع می‌کنند و سپس پمپ آب مخزن را به شبکهٔ داخلی ساختمان می‌رساند. همچنین شامل پمپ‌های مکش از آب‌های زیرزمینی (پمپ چاه/submersible) می‌شود.

انواع:

• پمپ سطحی که از مخزن زمینی یا مخزن روباز پمپاژ می‌کند.

• پمپ کف‌کش یا لجن‌کش برای تخلیه‌ی مخازن.

• پمپ‌های شناور (submersible) برای چاه یا مخزن که در داخل آب کار می‌کنند.

اجزاء و کنترل:

• تانک ذخیره (با اتصالات سرریز، تخلیه و شناور)

• پمپ (سطحی یا غوطه‌ور)

• سطح‌‌سنج یا شناور فلوتر برای قطع/وصل پمپ بر اساس سطح آب

• شیرآلات و شیر یک‌طرفه

مزایا/معایب:

• تضمین‌پذیری تأمین آب در هنگام قطعی شبکه شهری.
  – نیاز به فضای مخزن، نگهداری مخزن و تضمین بهداشت آب ذخیره.

نکات اجرایی و بهداشتی:

• مخزن باید پوشیده، قابل دسترس برای تمیزکاری، و دارای سرریز باشد.

• سیستم تهویه و دسترسی برای ضدعفونی دوره‌ای (کلریناسیون) ضروری است.

• نصب شناور یا سطح‌سنج برای جلوگیری از خشک‌کار شدن پمپ.

 نگهداری:
شستشوی دوره‌ای مخزن، بررسی و تنظیم فلوترها، کنترل استهلاک پمپ.

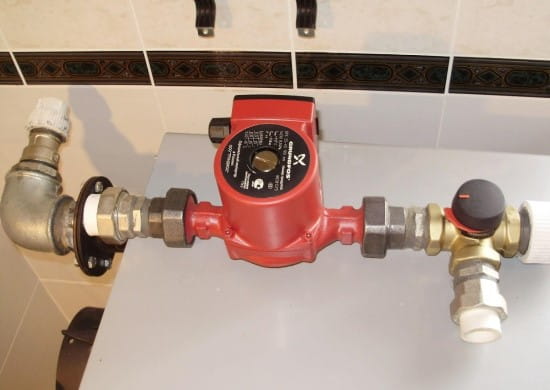

۵. پمپ سیرکولاتور (برای گردش آب گرم / سیستم‌های گرمایش)

تعریف و کاربرد:
پمپی است که برای گردش آب در مدارهای گرمایش (مثلاً پکیج/موتورخانه، رادیاتورها یا سیستم همرفتی) استفاده می‌شود تا آب گرم به طور مداوم یا در فواصل معین در مدار گردش کند. اگرچه هدفش تامین فشار آب شرب نیست، اما در لوله‌کشی تأثیرگذار است (مثلاً رسیدن سریع آب گرم به شیرها).

انواع:

• پمپ‌های خطی/سیرکولاتور خطی (compact circulators)

• پمپ‌های با دور قابل تنظیم (با اینورتر یا تری‌استات)

ویژگی‌ها:

• معمولاً دارای هد کم ولی دبی مناسب برای مدار بسته.

• طراحی برای کار در مدار بسته و تحمل دمای بالاتر.

• اغلب با کنترل ترموستات یا تایمر برای روشن/خاموش.

اجزاء و نصب:

• پمپ سیرکولاتور نصب در مدار برگشت یا رفت (بر اساس توصیهٔ سازنده)

• شیر هواگیری، صافی برگشتی (strainer) و شیر یک‌طرفه

• کنترل دما یا تایمر برای جلوگیری از کارکرد بی‌مورد

مزایا/معایب:

• بهبود سرعت تأمین آب گرم و یکنواختی دما در رادیاتورها.
  – در صورت اشتباه در سایزینگ یا نصب، ممکن است ایجاد سر و صدا یا تراکم هوا در مدار کند.

 نگهداری:
هواگیری دوره‌ای مدار، کنترل صدای پمپ، روانکاری (در مدل‌ها نیازمند)، بررسی یاتاقان‌ها.

توجه : این مقاله در خصوص انواع پمپ های آبرسانی در ساختمان توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
