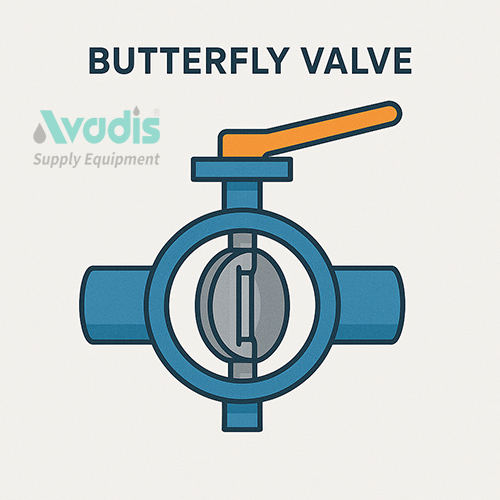

شیر پروانه ای چیست و کاربرد آن
شیر پروانهای یا Butterfly Valve نوعی شیر صنعتی است که برای کنترل جریان سیالات (مایعات یا گازها) در خطوط لوله مورد استفاده قرار میگیرد. این نوع شیر با حرکت چرخشی (معمولاً ۹۰ درجهای) صفحهای دایرهای یا دیسکی را میچرخاند تا جریان را باز، بسته یا تنظیم کند.
✅ اجزای اصلی شیر پروانهای:
-
دیسک (پروانه): صفحهای دایرهای که در مرکز لوله قرار دارد و با چرخش آن جریان باز یا بسته میشود.
-
بدنه: قاب شیر که روی لوله نصب میشود.
-
میلگردان (شفت): میلهای که دیسک را به دسته یا عملگر متصل میکند.
-
آببند (Seat): برای جلوگیری از نشتی.
-
عملگر (Actuator): میتواند دستی (دسته)، گیربکسی، پنوماتیکی یا برقی باشد.
✅ کاربردهای شیر پروانهای:
-
شبکههای آبرسانی و فاضلاب
-
صنایع نفت و گاز
-
صنایع شیمیایی
-
سیستمهای تهویه مطبوع (HVAC)
-
کاربردهای دریایی و کشتیرانی
-
نیروگاهها
-
خطوط انتقال گاز و بخار با فشار و دمای پایین تا متوسط
✅ مزایای شیر پروانهای:
-
طراحی ساده و فشرده
-
وزن سبکتر نسبت به شیرهای دروازهای و توپی
-
قیمت مناسب
-
سرعت بالا در باز و بسته شدن
-
مناسب برای فضاهای محدود
❌ معایب:
-
مناسب نبودن برای فشار و دمای بسیار بالا (در برخی مدلها)
-
ممکن است دیسک در حالت باز کامل کمی جریان را محدود کند

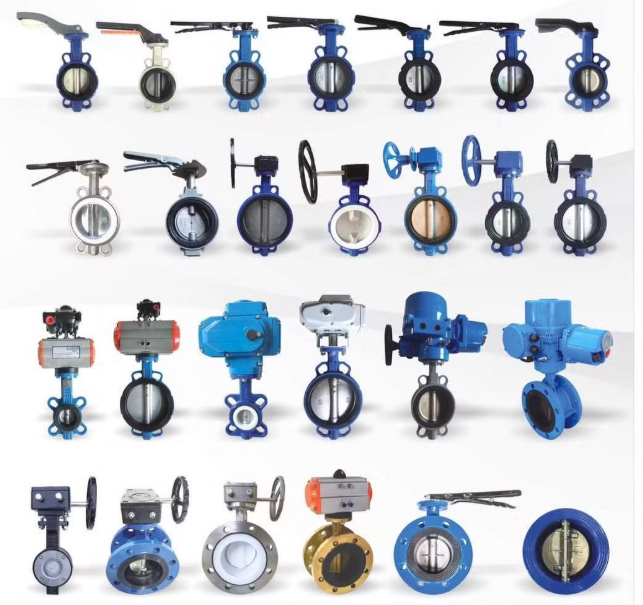

انواع شیر پروانه ای
شیرهای پروانهای دارای انواع مختلفی هستند که بر اساس ساختار نصب، نوع اتصال، نوع عملگر، و نوع آببندی طبقهبندی میشوند. در ادامه مهمترین انواع شیر پروانهای را با توضیح مختصر برای هرکدام میبینیم:
️ ۱. بر اساس نوع اتصال به خط لوله:

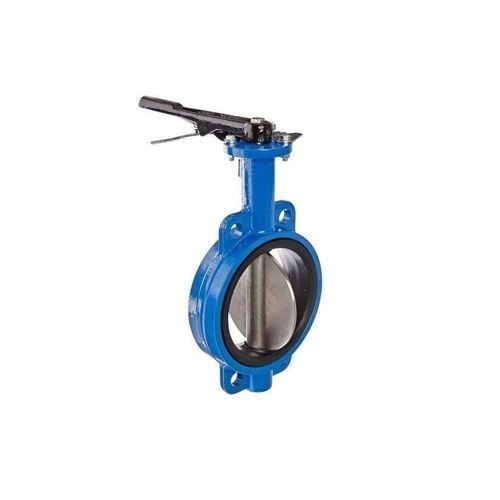

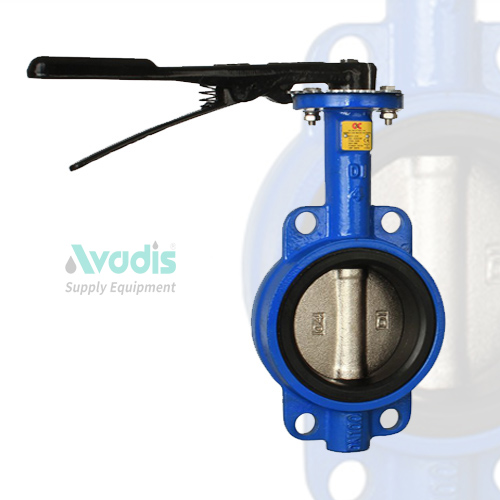

✅ 1. شیر پروانهای ویفر (Wafer Type)
-
رایجترین نوع اتصال
-
بین دو فلنج لوله قرار میگیرد و با پیچ و مهره نگه داشته میشود
-
مزیت: سبک، جمعوجور، و ارزان
-
کاربرد: سیستمهای آب، HVAC، و گاز
✅ 2. شیر پروانهای لاگ (Lug Type)
-
دارای سوراخهای پیچ در اطراف بدنه است و به فلنجها پیچ میشود
-
امکان جدا کردن یک طرف از لوله بدون نشت
-
کاربرد: صنایع نفت، گاز و جاهایی که امکان جدا کردن بخشی از سیستم لازم است
✅ 3. شیر پروانهای فلنجی (Flanged Type)
-
دارای فلنجهای کامل روی بدنه است که مستقیماً به فلنج لوله پیچ میشود
-
مناسب برای فشارهای بالاتر
-
کاربرد: تأسیسات صنعتی سنگین، پتروشیمی
✅ 4. شیر پروانهای جوشی (Butt Weld / Lug Weld)
-
انتهای آن به لوله جوش داده میشود
-
کاربرد: فشارهای بسیار بالا، خطوط فرآیند گاز، بخار
⚙️ ۲. بر اساس نوع عملگر (Actuator):
✅ 1. دستی (دسته یا گیربکس دستی)
-
سادهترین نوع، با اهرم یا چرخ دستی کنترل میشود
✅ 2. پنوماتیکی (Pneumatic)
-
با فشار هوا عمل میکند، سریع و مناسب برای سیستمهای خودکار
✅ 3. برقی (Electric)
-
با موتور الکتریکی باز و بسته میشود
-
مناسب برای کنترل از راه دور
✅ 4. هیدرولیکی
-
با فشار روغن عمل میکند، در پروژههای سنگینتر
۳. بر اساس نوع آببندی:
✅ 1. آببند لاستیکی (Soft Seated)
-
از مواد نرم مثل EPDM، NBR، یا PTFE استفاده میشود
-
مناسب برای آب، فاضلاب، گازهای سبک
✅ 2. آببند فلزی (Metal Seated)
-
از فلز به فلز آببندی میشود
-
مناسب برای دما و فشار بالا، سیالات خورنده یا ساینده
۴. بر اساس شکل بدنه و طراحی:
✅ 1. شیر پروانهای اکسنتریک (Eccentric / Offset)
-
دیسک از مرکز شیر کمی فاصله دارد
-
باعث کاهش سایش و بهبود آببندی میشود
-
Single offset
-
Double offset
-
Triple offset (سهگانه) – برای شرایط خیلی خاص و سخت
-
✅ 2. شیر پروانهای هممرکز (Concentric)
-
دیسک دقیقاً در مرکز قرار دارد
-
سادهتر و ارزانتر، برای فشار پایین
در ادامه یک جدول مقایسهای از انواع شیر پروانهای تهیه کردهایم که بر اساس نوع اتصال، آببندی، طراحی، فشار کاری، و کاربردهای رایج تنظیم شده است. این جدول کمک میکند راحتتر تصمیم بگیرید کدام نوع برای پروژه یا نیاز شما مناسبترخواهد بود:
جدول مقایسه انواع شیر پروانهای
| ویژگی / نوع شیر | ویفر (Wafer) | لاگ (Lug) | فلنجی (Flanged) | اکسنتریک (Offset) | سهگانه اکسنتریک (Triple Offset) | آببند نرم (Soft Seated) | آببند فلزی (Metal Seated) |
|---|---|---|---|---|---|---|---|
| نوع اتصال | بین دو فلنج | پیچ به فلنجها | فلنج کامل روی بدنه | وابسته به نوع نصب | اغلب فلنجی یا جوشی | اغلب در ویفر یا فلنجی | اغلب در فلنجی یا اکسنتریک |
| تحمل فشار | کم تا متوسط | متوسط | متوسط تا بالا | بالا | خیلی بالا | کم تا متوسط | بالا |
| تحمل دما | تا حدود 120–150°C | تا 150°C | تا 200°C | تا 350°C | تا 600°C یا بیشتر | پایین | بالا |
| نوع آببندی | نرم (لاستیکی) | نرم | نرم یا فلزی | فلزی یا ترکیبی | کاملاً فلزی | EPDM، NBR، PTFE | فلز به فلز |
| کاربرد رایج | آبرسانی، HVAC، گاز | صنایع گاز، پتروشیمی | نفت، گاز، آب صنعتی | بخار، مواد خورنده | بخار فوق داغ، گازهای خورنده | آب، فاضلاب، گاز | بخار، گاز، روغن، مواد شیمیایی |
| هزینه تقریبی | ارزان | متوسط | گرانتر | گرانتر | بسیار گران | ارزان | گران |
| سرعت باز و بسته شدن | سریع | سریع | کندتر (با گیربکس) | کندتر (با عملگر خاص) | کندتر (برای ایمنی بیشتر) | سریع | کندتر |
✅ پیشنهاد برای کاربردهای خاص:
| کاربرد | پیشنهاد شیر مناسب |
|---|---|
| آبرسانی شهری | شیر پروانهای ویفر با آببند EPDM یا NBR |
| صنایع نفت و گاز | شیر لاگ یا فلنجی با آببند فلزی یا طراحی اکسنتریک |
| بخار با دمای بالا | شیر سهگانه اکسنتریک با آببندی فلزی |
| سیالات خورنده (اسید، مواد شیمیایی) | شیر با دیسک PTFE یا شیر سهگانه اکسنتریک با پوشش مقاوم |
| سیستم تهویه مطبوع (HVAC) | ویفر یا لاگ با عملگر دستی یا برقی |
| کنترل اتوماتیک جریان | انواع برقی یا پنوماتیکی با کنترلگر |

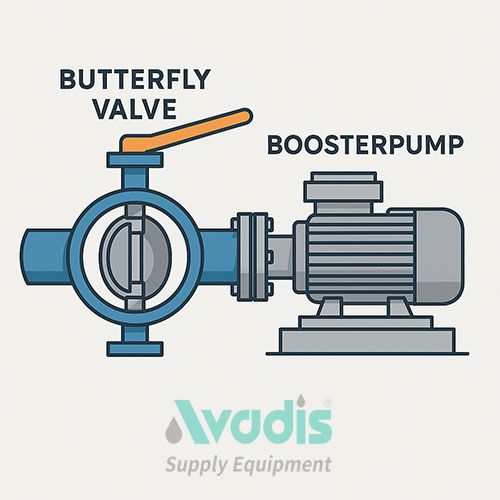

شیر پروانه ای مورد استفاده در بوسترپمپ ها
شیر پروانهای مورد استفاده در بوسترپمپها (Booster Pumps) معمولاً از نوع ویفر (Wafer) یا فلنجی (Flanged) و با آببند نرم (Soft Seated) است. در این سیستمها، هدف اصلی کنترل جریان آب و ایجاد قطع و وصل سریع، ایمن و اقتصادی است.
✅ مشخصات شیر پروانهای مناسب برای بوسترپمپ:
| ویژگی | مشخصات پیشنهادی |
|---|---|
| نوع شیر | شیر پروانهای ویفر یا فلنجی |
| نوع اتصال | ویفر بین دو فلنج یا فلنجی مستقیم (بسته به طراحی سیستم) |
| نوع آببندی | آببند نرم (EPDM یا NBR) برای جلوگیری از نشتی در فشار پایین |
| جنس بدنه | چدن داکتیل یا فولاد (با روکش اپوکسی برای مقاومت در برابر خوردگی) |
| جنس دیسک | استیل ضدزنگ یا آلومینیوم برنز، مقاوم در برابر زنگزدگی |
| عملگر | دستی (با دسته اهرمی یا گیربکسی) یا برقی (در سیستمهای پیشرفته) |
| فشار کاری | معمولاً PN10 تا PN16 (فشار کم تا متوسط) |
| قطر اسمی | اغلب بین DN50 تا DN300 بسته به سایز پمپ و خط لوله |
| کاربرد | قطع/وصل جریان آب پرفشار در خروجی یا ورودی بوسترپمپ |
موقعیت نصب در بوسترپمپ:
-
ورودی پمپ: برای امکان قطع جریان در زمان تعمیر یا نگهداری
-
خروجی پمپ: برای کنترل جریان خروجی و جلوگیری از برگشت آب
-
خط بایپس یا کلکتور (در برخی سیستمها): برای تنظیم یا تغییر مسیر جریان
✅ مزایای استفاده از شیر پروانهای در بوسترپمپ:
-
باز و بسته شدن سریع (نیمدور)
-
افت فشار بسیار کم در حالت باز
-
نصب آسان در فضاهای کوچک
-
وزن کم نسبت به سایر شیرها مثل دروازهای
نکته مهم:
در صورتی که سیستم بوسترپمپ اتوماتیک باشد و به کنترل جریان از راه دور نیاز داشته باشد، میتوان از شیر پروانهای با عملگر برقی یا پنوماتیکی نیز استفاده کرد.
