علت خرابی پمپ های انتقال سیالات چیست و نحوه تعمیرات آنها چگونه است؟
پمپهای انتقال سیالات برند CNP (چین) به دلیل کیفیت ساخت و کارایی بالا در صنایع مختلف مورد استفاده قرار میگیرند. با این حال، مانند هر دستگاه دیگری، این پمپها نیز ممکن است مانند دیگر تجهیزات دوار دچار خرابی شوند.
در اینجا به بررسی علل خرابی و نحوه تعمیرات این پمپها میپردازیم.
توجه این مقاله در خصوص کاویتاسیون و تعمیرات پمپ توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
علل خرابی پمپ
نقص در طراحی یا ساخت
- برخی از پمپها ممکن است به دلیل نقص در طراحی یا کیفیت پایین مواد اولیه دچار خرابی شوند. این نقصها میتوانند منجر به نشتی، سر و صدای غیرعادی یا کاهش کارایی پمپ شوند.
عملکرد نامناسب
- اگر پمپ در شرایطی خارج از محدوده طراحی شده خود کار کند (مانند دما یا فشار بیش از حد)، ممکن است دچار خرابی شود. این شامل کارکرد در دماهای بسیار بالا یا پایین و فشارهای غیرمجاز است.
آلودگی سیال
- وجود ذرات معلق، مواد شیمیایی خورنده یا آلودگیهای دیگر در سیال میتواند به قطعات داخلی پمپ آسیب برساند. این آلودگیها میتوانند باعث سایش و خرابی زودرس اجزای پمپ شوند.
عدم نگهداری و سرویسدهی مناسب
- عدم انجام سرویسهای دورهای و نگهداری مناسب میتواند به خرابی پمپ منجر شود. این شامل عدم تعویض روغن، عدم بررسی و تمیز کردن فیلترها و عدم بررسی اتصالات و لولهها است.
نقص در سیستم برقرسانی
- مشکلات الکتریکی مانند نوسانات ولتاژ، اتصالات ضعیف یا خرابی در موتور میتواند به عملکرد نادرست پمپ منجر شود.
عملکرد نامناسب بلبرینگها
- بلبرینگها نقش مهمی در عملکرد پمپ دارند. سایش یا خرابی بلبرینگها میتواند به ایجاد سر و صدا و کاهش کارایی پمپ منجر شود.
نحوه تعمیرات پمپهای CNP
تشخیص مشکل
- اولین قدم در تعمیر پمپ، شناسایی دقیق مشکل است. این کار شامل بررسی صداهای غیرعادی، نشتی، دما و فشار خروجی پمپ میشود.
خاموش کردن پمپ
- قبل از هر گونه تعمیر، پمپ باید خاموش و از منبع برق جدا شود تا از بروز خطرات احتمالی جلوگیری شود.
باز کردن پمپ
- با استفاده از ابزار مناسب، پمپ را باز کنید. این کار شامل جدا کردن پوششها و قطعات مختلف پمپ است.
بررسی قطعات داخلی
- پس از باز کردن پمپ، قطعات داخلی مانند پروانه، بلبرینگها و شفت را بررسی کنید. در صورت وجود سایش، شکستگی یا آسیب، این قطعات باید تعویض شوند.
تمیز کردن قطعات
- تمامی قطعات داخلی و خارجی پمپ را تمیز کنید. این کار به جلوگیری از آلودگی و سایش بیشتر کمک میکند.
تعویض قطعات آسیبدیده
- در صورت نیاز، قطعات آسیبدیده را با قطعات جدید جایگزین کنید. از قطعات اصلی و با کیفیت استفاده کنید تا از عملکرد بهینه پمپ اطمینان حاصل شود.
مونتاژ مجدد پمپ
- پس از بررسی و تعویض قطعات، پمپ را مجدداً مونتاژ کنید. اطمینان حاصل کنید که تمامی اتصالات به درستی بسته شدهاند و هیچ نشتی وجود ندارد.
آزمایش پمپ
- پس از مونتاژ، پمپ را به منبع برق متصل کنید و عملکرد آن را آزمایش کنید. بررسی کنید که آیا پمپ به درستی کار میکند و هیچ صدای غیرعادی یا نشتی وجود ندارد.
نگهداری و سرویسدهی دورهای
- برای جلوگیری از خرابیهای آینده، برنامهای برای نگهداری و سرویسدهی دورهای پمپ تدوین کنید. این شامل بررسیهای منظم و تعویض روغن و فیلترها میشود.
پمپهای انتقال سیالات برند سی ان پی CNP به دلیل کیفیت و کارایی بالا در صنایع مختلف مورد استفاده قرار میگیرند. با این حال، شناخت علل خرابی و انجام تعمیرات مناسب میتواند به افزایش عمر مفید این پمپها کمک کند. با رعایت نکات نگهداری و سرویسدهی، میتوان از بروز مشکلات جدی جلوگیری کرد و عملکرد بهینه پمپها را تضمین نمود.
خرابی در تجهیرات دوار و پمپ های آب به دلیل استهلاک قطعات مکانیکی اتفاقی رایج و متداول است. دلایل اصلی ایجاد آن عبارتند از:
- خرابی آب بندهای مکانیکی (مکانیکال سیل ها )
- لرزش زیاد و صدای غیر عادی
- سایش و گیرپاژ پمپ
- کارایی و توان کم پمپ(دبی، هد تولیدی، توان مصرفی)
- نشتی هد پمپ ، پوسته یا سایلندر پمپ
اگر کنترل نحوه کارکرد پمپ به صورت ایمن امکان پذیر است، می بایست با روش های زیر عملکرد پمپ بررسی شود.
- بازرسی چشمی، بو کشیدن، گوش دادن و لمس کردن
- کنترل جریان مصرفی آمپرگیری پمپ
- بازرسی و اندازه گیری ارتعاشات پمپ
- اندازه گیری دمای یاتاقان ها
- بررسی کارآیی پمپ از نظر دبی،هد تولیدی و توان مصرفی
کاويتاسيون در پمپ هاي سانتريفوژ سی ان پی CNP
عملکرد پمپهاي سانتريفوژ طبقاتی سی ان پی CNP در حالت بحراني کاویتاسیون مي تواند موجب اختلال سيستمهاي مربوطه شود. از جمله اين سيستمها تصفیه آب RO ، نيروگاههاي حرارتي و صنايع پتروشيمي است. در بعضي مواقع تعيين علت دقيق عملکرد ناپايدار پمپ ممکن نيست. جريان توربولانس و يا شرايط غير عادي جريان مي تواند موجب لرزشهاي شديد و خارج شدن پمپ سیال از مدار شود. يکي از دلايل اوليه لرزشهاي پمپ سانتريفوژ کاويتاسيون است. در اين حالت در اثر کاهش فشار مايع و تبخير صورت گرفته در سمت مکش پروانه توده هاي حباب توليد و به خروجي پروانه جهت تخليه ارسال مي شوند. در اثر افزايش فشار، حبابهاي توليد شده فشرده مي شوند فشرده شدن حبابها همراه با صدا (مشابه صداي ضربه به بادکنک) و ايجاد لرزش مي شود.
توليد حباب در پروانه IMPELLER پمپ وقتي اتفاق مي افتد که NPSH موجود مکش پمپ CNP کمتر از NPSH لازم پمپ شود.
اين امر مي تواند به علت وجود مانع در مسير مکش، وجود زانوئي در فاصله نزديک ورودي پمپ و يا شرايط غير عادي بهره برداري مي باشد.
عواملي مانند افزايش دما و يا کاهش فشار در سمت مکش نيز مي تواند شرايط فوق را ايجاد کند. البته انتخاب پمپ براي سيستمهايي که در دبي هاي متفاوت و سرعت متغير کار مي کنند بايستي با دقت صورت گيرد تا از پديده کاويتاسيون جلوگيري گردد.
با توجه به ملاحظه مراجع مختلف لرزش پمپ ها معلوم شده است يک عامل رايج اين لرزشها پديده کاويتاسيون است و مي تواند مخرب وآسیب زا نيز باشد.

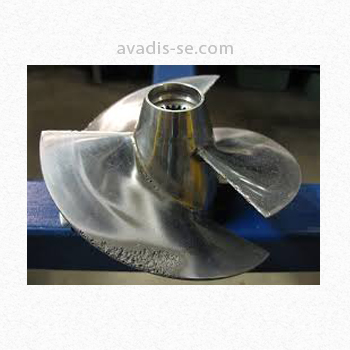

وقتی آب به بخار تبديل شود حجم آن مي تواند تا 50000 برابر افزايش يابد که موجب تخليه پروانه از آب گردد خسارات پمپ در اثر کاويتاسيون شامل خوردگي پره ها در منطقه ضربه حباب و آسيب ديدگي ياتاقانها و بیرینگ ها باشد.
ارتعاشات مربوط به کاويتاسيون در فرکانسهاي بالاي 2000 هرتز توليد يک پيک با طيف پهن مي نمايد. گزارش ديگر اثر کاويتاسيون بر فرکانس پاساژ پره (تعداد پره ضربدر فرکانس دوران محور) را شرح مي دهد و ديگري اثر دامنه ارتعاشي پيک را در سرعت محور نشان مي دهد. البته دليل تفاوت در فرکانسهاي فوق که از طرف متخصصين مختلف پمپ ارائه شده تفاوت در طراحي پمپ، نصب و بهره برداري آن مي باشد. حتي اخيرا” لرزش در اثر کاويتاسيون با ظهورPeak با فرکانس 60 % درصد دور روتور در طيف مشاهده شده است که اين در اثر تشديد فرکانس طبيعي پوسته پمپ در اثر برخورد حبابها با آن بوده است. مشخصه ديگر کاويتاسيون تغييرات و نوسان فشار خروجي پمپ است. يک روش سريع جلوگيري از کاويتاسيون بستن آرام شيرخروجي وکاهش دبي پمپ است تا NPSH لازم کمتر از موجود شود.
کاویتاسیون در پمپ های سانتریفوژ
تشکیل و ترکیدن حفره های بخار در سیال در اثر عمل دینامیکی ماشین را کاویتاسیون یا همان حفرگی می گویند. حفره ها ممکن است بصورت حباب کیسه های بخار یا مخلوطی از هر دو باشد. کاویتاسیون در محلی ایجاد می شود که فشار مطلق در آنجا مساوی یا کمتر از فشار بخار مایع مورد انتقال باشد. گازهای حل شده در سیال اغلب قبل از تبخیر آزاد می شوند که خود ممکن است باعث حفرگی گردد ولی حفرگی واقعی در اثر تبخیر مایع صورت گیرد.
تازه اگر شرایط حداکثر مجاز عمق مکش برای پمپ فراهم شود کمتر با کاویتاسیون آن مواجه می شویم.
علائم ایجاد حفرگی در پمپ عبارت است از :لرزش و صدای حاصله از ضربات هیدرولیکی و ظهور حباب های بخار و گاز و افت ارتفاع آبدهی راندمان پمپ می باشد. شدت این پدیده با کاهش دوران مطلق در دهه ورودی پمپ افزایش می یابد. هر چه سرعت دوران و دبی جریان پمپ بیشتر باشد سرعت مایع بالاتر بوده و فشار مطلق در دهنه ورودی کمتر خواهد گردید و در نتیجه حفرگی پمپ افزایش خواهد یافت پس دلیل ایجاد حفرگی محدودتی برای دبی جریان و سرعت دوران پمپ بوجود می آورد.
فشار ترکش حباب ها در مجاورت سطوح پره ها ممکن است به اتمسفر برسد و در این صورت در قسمت مکش آنها سایش و خوردگی شدیدی ایجاد می شود. بنابراین اگر جابجائی پمپ برای از بین بردن حفرگی ممکن باشد حداقل کار این است که از مضرات آن بکاهیم.
تزریق مقداری هوا به داخل لوله مکش ممکن است از اثر حفرگی بکاهد ولی این عمل خیلی کم انجام می شود زیرا تزریق مقدار مناسب هوا مشکل است. ولی می توان با سوهان کاری پره ها و تیز و باریک کردن آن ها و ورودی ها کمی از اثر حفرگی را کاهش داد.
برای جلوگیری از کاویتاسیون معمولا روش های زیادی وجود دارد و من سه تا از ان ها را بیان می کنم.
افزایش فشار هوای داخل مخزنی که مایع از آنها پمپاژ می شود. در این خصوص مخزن های سنگین فشار معمولا نباید بیش از سه اتمسفر باشد.
نصب یک پمپ مکش در ابتدای لوله مکش قبل از پمپ اصلی
نصب یک چرخ محری یا همان حلزونی قیل از پروانه پمپ البته با همان قطر به منظور افزایش فشار و به گردش در آوردن جریان مایع تا گردش آن را هم بهبود بخشد. حالا این وسیله کمکی از ایجاد حفرگی در داخل پروانه جلوگیری می کند اما بدلیل آنکه سرعت گردش و دبی جریان با سرعت و دبی پروانه یکی است ممکن است در خود آن حفرگی پدید آید حالا بهترین وسیله آن است که سرعت گردش آن از سرعت گردش پروانه کمتر باشد.
به دلیل وجود قطعات مشابه و بی کیفیت و تقلبی در بازار پیشنهاد میگردد کلیه قطعات مورد نیاز خود را به صورت پک اصلی و اورجینال از ما و یا نمایندگی های مجاز ما تهیه فرمایید.
این مقاله توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه و گرد آوری گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منابع اخذ بلامانع است.
