منبع تحت فشار

منبع تحت فشار یا مخزن تحت فشار (Pressure Tank) یک مخزن فلزی یا پلیمری است که برای نگهداری مایعات (معمولاً آب) تحت فشار مشخصی طراحی شده است. این منبع در سیستم‌های تأمین آب، پمپ‌های آب خانگی، صنعتی، کشاورزی و سیستم‌های گرمایشی (مثل موتورخانه‌ها) به کار می‌رود.

اجزای اصلی منبع تحت فشار:

1. بدنه مخزن: معمولاً از فولاد با پوشش ضد زنگ ساخته می‌شود.

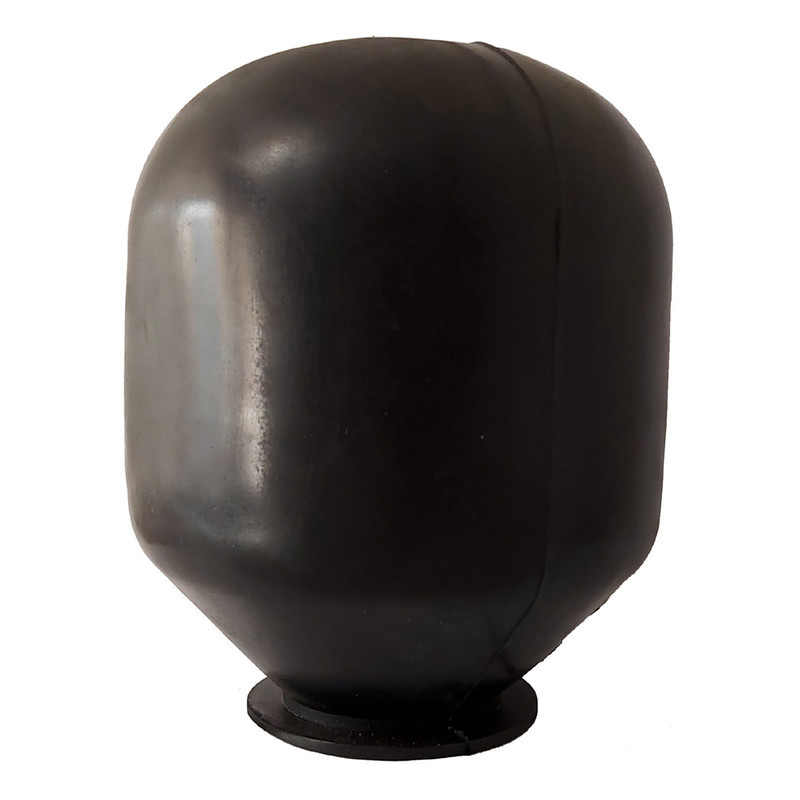

2. تیوپ یا دیافراگم داخلی: لاستیکی است و آب داخل آن ذخیره می‌شود (در نوع دیافراگمی).

3. فضای پرشده با هوا یا گاز: معمولاً هوا یا نیتروژن که به حفظ فشار داخل مخزن کمک می‌کند.

4. فلنج و شیر هوا: برای تنظیم یا بررسی فشار گاز داخل منبع.

وظایف اصلی منبع تحت فشار:

• کاهش تعداد دفعات روشن و خاموش شدن پمپ آب (افزایش عمر پمپ)

• تثبیت فشار آب در لوله‌ها

• ذخیره مقدار مشخصی از آب برای استفاده فوری

کاربردهای رایج:

• در سیستم‌های پمپ خانگی برای تأمین فشار یکنواخت آب

• در موتورخانه‌ها برای تنظیم فشار سیستم گرمایشی

• در سیستم‌های آتش‌نشانی یا کشاورزی برای تامین فشار پایدار

چطور حجم یا فشار مناسب این مخزن برای یک کاربرد خاص محاسبه می‌شود؟

برای انتخاب حجم و فشار مناسب یک منبع تحت فشار، ابتدا باید نوع کاربرد، ظرفیت پمپ و میزان مصرف آب در نظر گرفته شود. در ادامه، مراحل و فرمول‌ها را برای محاسبه توضیح می‌دهم:

✅ ۱. محاسبه حجم منبع تحت فشار

حجم مناسب منبع به موارد زیر بستگی دارد:

• دبی (آبدهی) پمپ بر حسب لیتر بر دقیقه (L/min)

• فشار قطع و وصل پمپ (cut-in و cut-out pressure)

• مقدار آب مورد نیاز بین دو بار روشن شدن پمپ (drawdown)

فرمول تقریبی حجم منبع:

V = (Q × T) / D

• V = حجم منبع (لیتر)

• Q = دبی پمپ (لیتر بر دقیقه)

• T = زمان حداقل بین دو بار روشن شدن پمپ (معمولاً 1 تا 2 دقیقه برای حفظ عمر پمپ)

• D = ضریب drawdown (مقدار قابل استفاده از آب مخزن بین فشار قطع و وصل، که وابسته به فشارها است)

مقدار D برای فشارهای مختلف:

✅ ۲. تنظیم فشار هوا در منبع (باد اولیه)

فشار باد منبع باید حدود 0.2 تا 0.3 بار کمتر از فشار وصل پمپ (cut-in pressure) باشد.

مثلاً اگر پمپ در فشار 2 بار روشن شود:

فشار باد منبع =1.7 تا 1.8 بار

برای تنظیم آن:

1. پمپ را خاموش کنید.

2. آب درون منبع را کامل تخلیه کنید.

3. با فشارسنج، فشار هوا را اندازه بگیرید.

4. در صورت نیاز، با کمپرسور تنظیم کنید.

✅ مثال کاربردی:

فرض کنیم:

• دبی پمپ = 30 لیتر بر دقیقه

• فشار وصل = 2 بار، فشار قطع = 3 بار

• می‌خواهیم زمان روشن شدن دوباره پمپ 1.5 دقیقه باشد.

• D ≈ 0.25 (از جدول)

فرمول:

V = (30 × 1.5) / 0.25 = 180 لیتر

یعنی به منبع تحت فشار ۱۸۰ لیتری نیاز دارید.

در سیستم‌های پمپ خانگی، منبع تحت فشار به واسطه‌ی چه چیزی باید کار کند؟

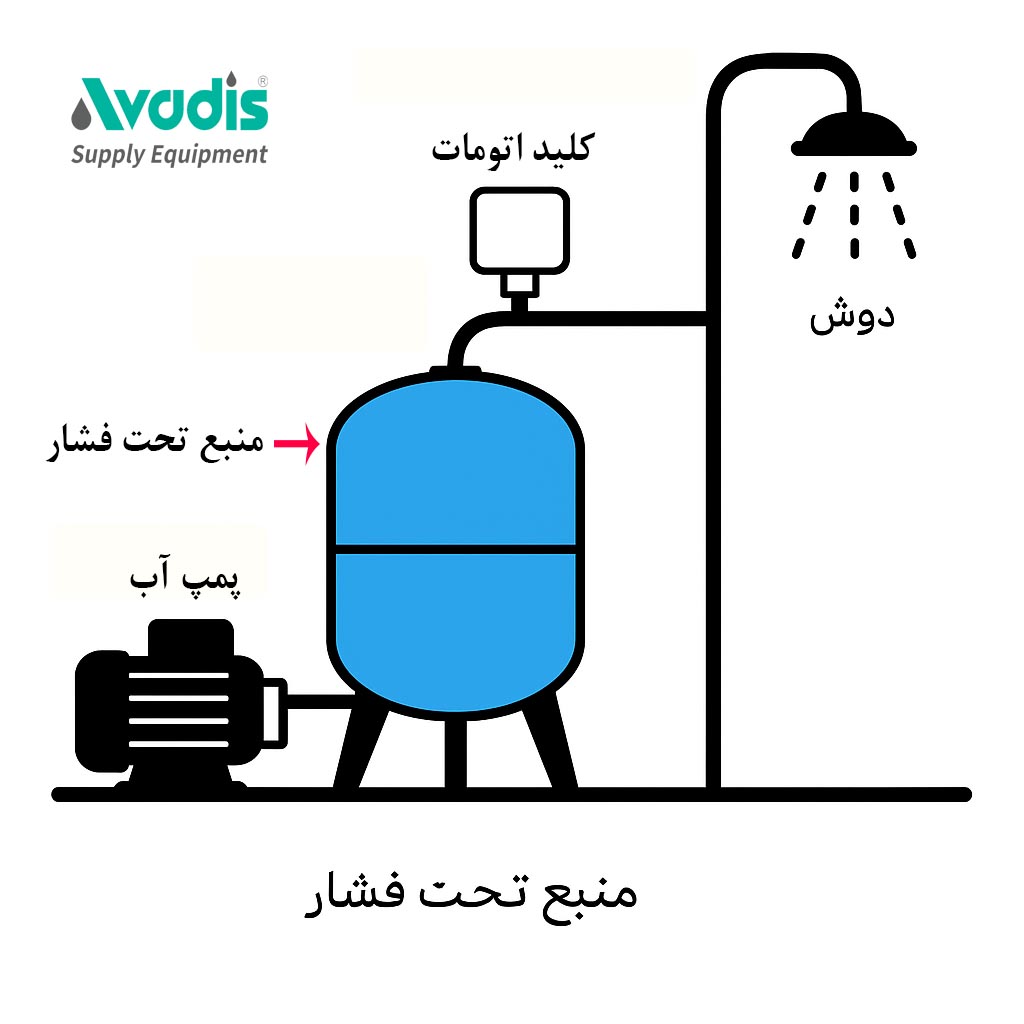

در سیستم‌های پمپ خانگی، منبع تحت فشار به واسطه‌ی هوای فشرده داخل آن (یا گاز نیتروژن) و کارکرد خودکار پمپ بر اساس فشار آب عمل می‌کند. این فرآیند توسط یک کلید اتومات پمپ (pressure switch) کنترل می‌شود.

به‌طور خلاصه، منبع تحت فشار بواسطه‌ی سه جزء اصلی کار می‌کند:

1. کلید اتومات (pressure switch):

• فشار آب را در سیستم کنترل می‌کند.

• وقتی فشار آب به حد پایین (مثلاً ۲ بار) رسید، پمپ را روشن می‌کند.

• وقتی فشار به حد بالا (مثلاً ۳ بار) رسید، پمپ را خاموش می‌کند.

2. هوای فشرده داخل منبع (باد):

• در مخزن یک تیوپ لاستیکی وجود دارد که آب داخل آن ذخیره می‌شود.

• اطراف تیوپ، هوا یا نیتروژن قرار دارد که فشرده شده و مانند فنر عمل می‌کند.

• این هوای فشرده، فشار لازم را برای خروج آب به لوله‌ها فراهم می‌کند، حتی وقتی پمپ خاموش است.

3. تیوپ یا دیافراگم داخل مخزن:

• از تماس مستقیم آب و هوا جلوگیری می‌کند.

• موجب عملکرد صحیح فشار و جلوگیری از جذب رطوبت در هوای فشرده می‌شود.

✅ نتیجه:

هنگامی که شیر آب باز می‌شود و فشار کم می‌شود، کلید اتوماتیک به پمپ دستور روشن شدن می‌دهد. پمپ، آب را وارد منبع می‌کند تا زمانی که فشار به حد بالای تنظیم شده برسد. سپس پمپ خاموش می‌شود و هوای فشرده آب را به سیستم می‌فرستد.

انواع منبع تحت فشار از نظر ظاهری

منابع تحت فشار (Pressure Tanks) از نظر ظاهری به چند دسته اصلی تقسیم می‌شوند که هرکدام برای کاربرد خاصی طراحی شده‌اند. در ادامه انواع رایج آن‌ها از نظر شکل و نصب آورده شده است:

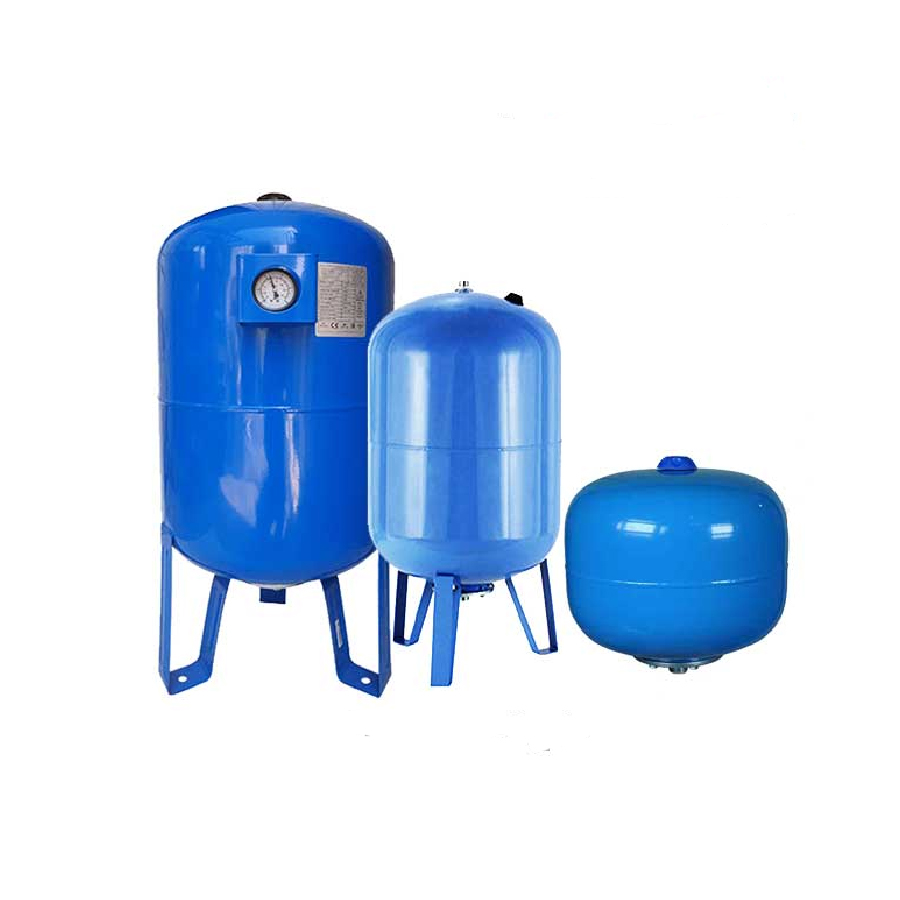

1. منبع تحت فشار ایستاده (Vertical Pressure Tank)

• شکل استوانه‌ای و به صورت عمودی نصب می‌شود.

• فضای کمتری در کف اشغال می‌کند.

• در منازل، ساختمان‌ها و سیستم‌های آبرسانی شهری و صنعتی کاربرد دارد.

• معمولاً با پایه عرضه می‌شود.

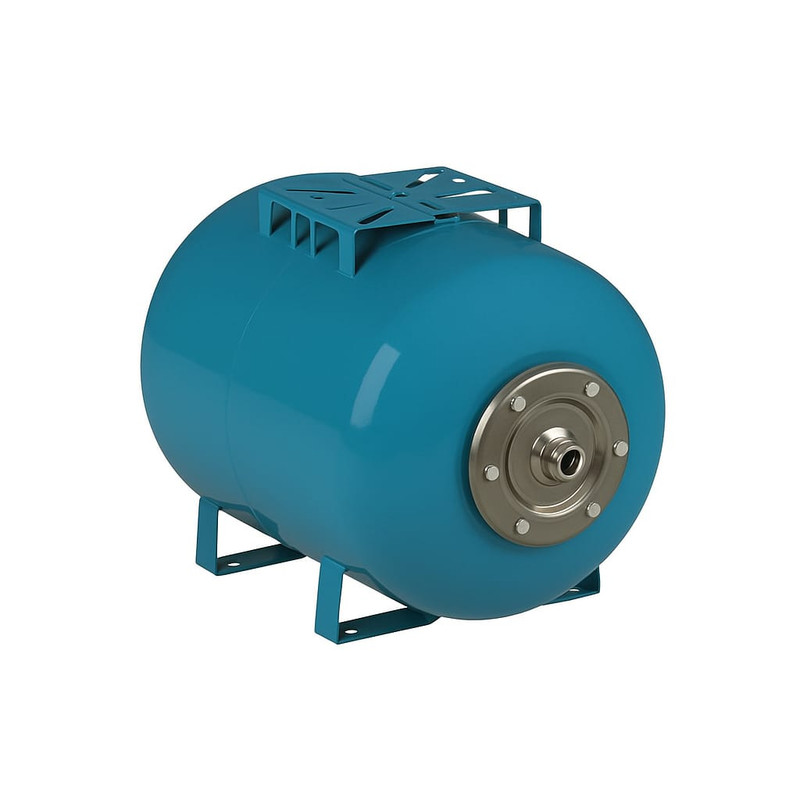

2. منبع تحت فشار خوابیده (Horizontal Pressure Tank)

• استوانه‌ای افقی است و به صورت خوابیده نصب می‌شود.

• بیشتر در فضاهایی که ارتفاع کم ولی طول کافی دارند استفاده می‌شود.

• اغلب روی پایه افقی نصب شده یا روی سکو قرار می‌گیرد.

• در برخی مدل‌ها، پمپ روی بدنه‌ی منبع سوار می‌شود (مدل‌های کامپکت).



3. منبع تحت فشار دیافراگمی یا تیوپی

• ممکن است هم به شکل ایستاده و هم خوابیده باشد.

• دارای یک تیوپ داخلی از جنس لاستیکی است که آب داخل آن تزریق می‌شود و هوای اطراف آن فشرده می‌شود.

• نوع رایج در بازارهای خانگی و نیمه‌صنعتی است.

• مزیت: جلوگیری از تماس مستقیم آب با دیواره فلزی، کاهش زنگ‌زدگی و آلودگی.

4. منبع بدون تیوپ (Air-Charged Tank)

• فاقد تیوپ یا دیافراگم داخلی است.

• آب و هوا مستقیماً در یک فضای مشترک قرار دارند.

• بیشتر در سیستم‌های قدیمی‌تر استفاده می‌شود و نیاز به شارژ دستی هوا دارد.

پمپ سی ان پی

در پمپ‌های  سی ان پی (CNP)، معمولا منابع مانند تانک‌های تحت فشار یا سیستم‌های تغذیه باید به ورودی پمپ وصل شوند. این پمپ‌ها به طور خاص برای انتقال آب یا مایعات مشابه طراحی شده‌اند، بنابراین اتصال به منابعی که فشار مناسب و حجم مورد نظر را برای کارکرد بهینه فراهم کنند ضروری است.

از آنجا که پمپ‌های سی ان پی بیشتر برای سیستم‌های گرمایشی، سرمایشی و انتقال آب استفاده می‌شوند، می‌توان آنها را به منابع مختلف متصل کرد، از جمله:

• سیستم‌های ذخیره‌ سازی آب

• منابع تحت فشار

• منابع گرم‌کننده یا سرمایش

پمپ‌های سی ان پی (CNP) عمدتاً برای انتقال آب و مایعات مشابه طراحی شده‌اند. در اینجا چند مدل معروف پمپ سی ان پی برای انتقال آب با منبع معرفی می‌کنم:

 برای مثال :

1. CNP CDLF (CNP Vertical Multistage Centrifugal Pump):

   • این پمپ‌ها برای انتقال آب به صورت عمودی طراحی شده‌اند و به دلیل ساختار چند مرحله‌ای، توانایی فشار بالا و جریان ثابت را دارند.

   • مناسب برای سیستم‌های آب رسانی، تصفیه آب، و آبیاری.

2. CNP CHLF (Horizontal Multistage Centrifugal Pump):

   • این پمپ‌ها به صورت افقی نصب می‌شوند و برای انتقال مایعات به فشار بالا و جریان بالا کاربرد دارند.

   • معمولاً برای صنایع آب و فاضلاب، سیستم‌های گرمایشی و سرمایشی، و انتقال آب در سیستم‌های صنعتی استفاده می‌شوند.

3. CNP DLF (Single Stage Centrifugal Pump):

   • پمپ‌های تک‌مرحله‌ای که به طور عمومی برای مصارف خانگی، کشاورزی و صنایع کوچک استفاده می‌شوند.

   • این پمپ‌ها به دلیل طراحی ساده و بهره‌وری انرژی بالا، گزینه مناسبی برای انتقال آب از منابع به شبکه‌های مختلف هستند.

4. CNP DML (Multistage Centrifugal Pump):

   • این پمپ‌ها برای مواردی که نیاز به فشار و دبی بالا دارند، مانند انتقال آب از منابع با ارتفاع‌های زیاد یا سیستم‌های گرمایشی و سرمایشی طراحی شده‌اند.

این مدل‌ها از پمپ‌های سی ان پی برای انتقال آب از منابع مختلف، از جمله منابع تحت فشار، مخازن آب و تانک‌های ذخیره‌سازی، مناسب هستند. پمپ‌های سی ان پی بسته به نیاز خاص سیستم، فشار و دبی متفاوتی را تامین می‌کنند.
