پمپاژ فاضلاب

پمپاژ فاضلاب به فرایند جابه‌جایی یا انتقال فاضلاب از یک نقطه به نقطهٔ دیگر با استفاده از پمپ‌های مخصوص گفته می‌شود. این کار معمولاً در جاهایی لازم است که شیب زمین اجازه‌ی جریان طبیعی (ثقلی) را نمی‌دهد، مثل:

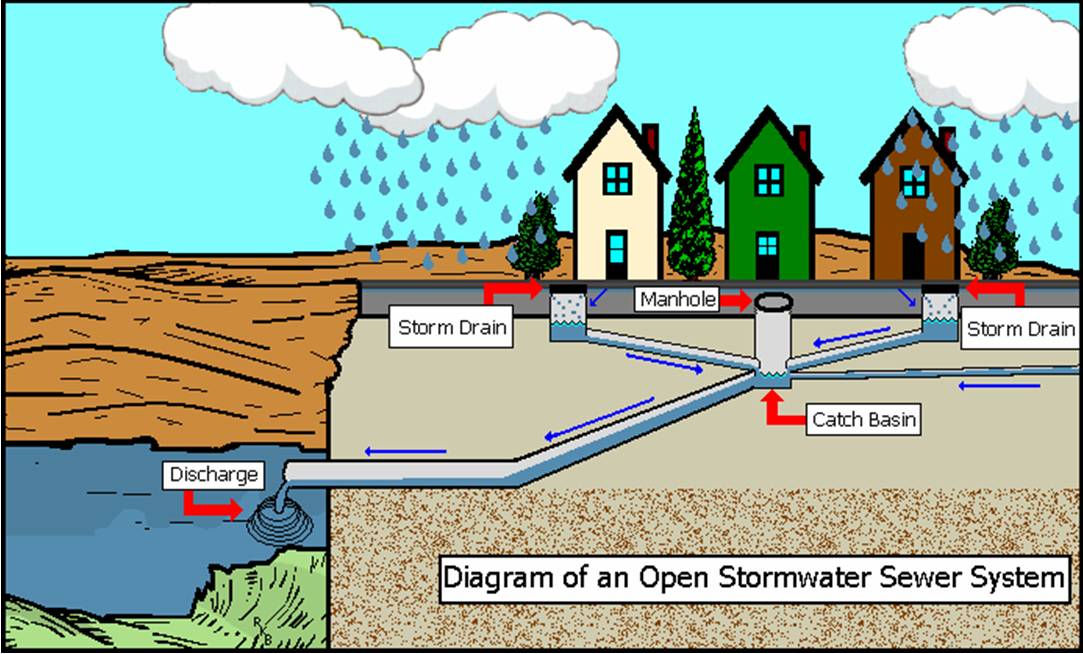

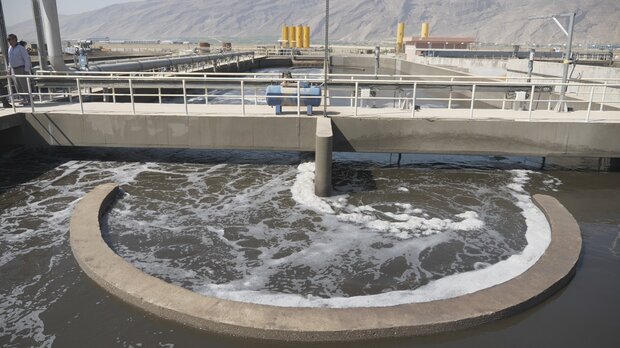

• ایستگاه پمپاژ شهری: برای انتقال فاضلاب از مناطق کم‌ارتفاع به خطوط اصلی یا تصفیه‌خانه.

• چاه یا سپتیک خانگی: برای تخلیه و انتقال فاضلاب به تانکر یا شبکهٔ جمع‌آوری.

• کاربری صنعتی یا کشاورزی: جابه‌جایی پساب صنعتی، زه‌آب یا فاضلاب دامداری.

اجزای اصلی یک سیستم پمپاژ:

• پمپ فاضلاب (سانتریفیوژ، لجن‌کش یا خردکننده)

• مخزن یا حوضچه جمع‌آوری

• لوله‌های فشار قوی

• تجهیزات کنترلی (فلوتر، کلید سطح، تابلو برق)

نکات مهم:

• انتخاب پمپ متناسب با حجم و میزان ذرات جامد موجود در فاضلاب

• آب‌بندی مناسب برای جلوگیری از نشت

• تهویه و رعایت اصول ایمنی برای جلوگیری از گازهای سمی مانند متان و سولفید هیدروژن

• سرویس و شست‌وشوی منظم برای پیشگیری از گرفتگی

در ادامه هر یک از اجزای اصلی سیستم پمپاژ فاضلاب را با جزئیات فنی، عملی و نگهداری توضیح می‌دهم تا هم درک مفهومی کامل شود و هم نکات طراحی/عملیاتی کاربردی در اختیار داشته باشید.

۱) پمپ فاضلاب

انواع متداول و کاربردها

• پمپ سانتریفیوژ (Centrifugal / Non-clog / Vortex): رایج‌ترین نوع برای فاضلاب شهری. گونه‌های «non-clog» و «vortex» برای عبور ذرات جامد و نخ‌ها طراحی شده‌اند. مناسب وقتی ذرات درشت وجود دارد اما نیاز به خردکنندگی نیست.

• پمپ شناور (Submersible sewage pump): موتور و پروانه داخل آب قرار می‌گیرد؛ فضای نصب کوچک‌تر و آلودگی صوتی کمتر، ولی دسترسی سرویس دشوارتر از حالت خشک (dry-pit).

• پمپ لجن‌کش (Sludge/dewatering pump): برای سیالات غلیظ و لجن با درصد جامد بالا؛ پروانه‌های باز یا نیمه‌باز و گذر ذرات بزرگتر.

• خردکننده / گریندر (Grinder/Chopper): قبلِ پمپ یا به‌صورت یکپارچه با پمپ نصب می‌شود تا نخ‌ و جامدات درشت را خرد کند — مناسب ورودی به تصفیه‌خانه یا وقتی احتمال گرفتگی بالاست.

• پمپ جا به جایی مثبت (مثلاً Progressive Cavity / Moineau): برای لجن بسیار غلیظ، جریان یکنواخت با فشار بالا و تحمل ذرات بزرگ و دبی‌های پایین مناسب است.

پارامترهای کلیدی انتخاب پمپ

• دبی (Q) — معمولاً در m³/h یا L/s؛ دبی متوسط و پیک را مشخص کنید.

• هد کل (H) — شامل هد استاتیک (فرق ارتفاع) + افت‌های اصطکاکی در لوله (m).

• اندازه قابل عبور جامد (Free passage) — حداکثر قطر ذره‌ی مجاز که پمپ می‌تواند عبور دهد.

• راندمان ($\eta$)، سرعت (rpm)، و نقطهٔ کاری روی منحنی پمپ — انتخاب پمپ باید به نحوی باشد که نقطهٔ کاری نزدیک به بازدهٔ بهینه (best efficiency point) باشد.

• شرایط سیال: درصد جامد، ویسکوزیته، دما، خورندگی (pH، H₂S)، وجود روغن یا مواد چسبنده.

• محافظت‌ها: کلاس حفاظتی موتور (IP68 برای شناور)، نوع آب‌بندی (مکانیکال سیل، دو سیل با flush)، کلاس عایق حرارتی و حفاظت حرارتی.

نکات نصب و بهره‌برداری

• برای جلوگیری از آب‌کوهی/قفل‌شدن، توصیه می‌شود از مسیر تخلیه و شیرهای مناسب (شیر یک‌طرفه + شیر قطع) استفاده شود.

• در راه‌اندازی از VFD یا نرم‌استارت می‌توان برای جلوگیری از ضربهٔ هیدرولیکی و کاهش جریان راه‌اندازی استفاده کرد.

• سرویس مرتب سیل‌ها، بلبرینگ‌ها و بررسی کندفن/تهویهٔ موتور در نصب‌های خشک.

مثال سریع محاسبه توان پمپ
فرمول ساده (با Q بر حسب m³/h):

(این عدد توان هیدرولیکی است؛ توان موتور را با احتیاط برای ضریب اطمینان و بار راه‌اندازی بزرگتر انتخاب کنید.)

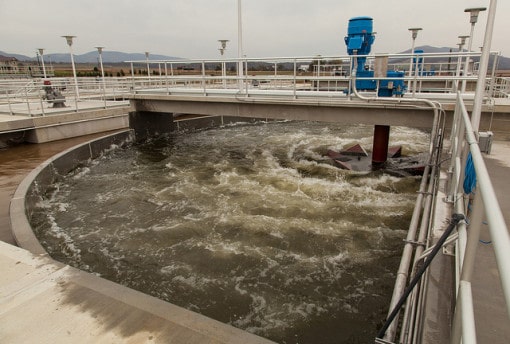

۲) مخزن یا حوضچهٔ جمع‌آوری (Wet well / Sump / Equalization tank)

وظایف اصلی

• جمع‌آوری فاضلاب و ایجاد سطحی که پمپ‌ها در لحظات لازم روشن/خاموش شوند (کنترل سطح).

• فراهم آوردن زمان ماند برای جداسازی ذرات در بعضی طراحی‌ها (equalization) و محافظت از پمپ در برابر ضربهٔ لحظه‌ای جریان.

انواع و اجزا

• حوضچهٔ مرطوب (Wet well): جایی که فاضلاب تجمع می‌کند و پمپ‌ها از آن مکش می‌کنند. معمولاً دسترسی از بالا (manhole)، نردبان، و دریچه نگهداری دارد.

• حوضچهٔ خشک (Dry well): فضای خشک جدا برای قرارگیری موتور و میل‌پمپ، خود پمپ از طریق مکش به مخزن وصل است — نگهداری ساده‌تر ولی هزینه بالاتر و نیاز به ساخت سازهٔ بزرگتر.

• تانک‌های یکنواخت‌سازی (Equalization): برای هموارسازی نوسانات دبی قبل از ورود به پمپ/تصفیه‌خانه.

• اسکرین/سِیوینگ ابتدایی: در بسیاری سایت‌ها قبل از ورود به Wet well صفحهٔ درشت‌گیر (coarse screen) یا سِپراتور گریت نصب می‌شود تا حجم جامدات و شن کاهش یابد.

نکات طراحی

• عمق و حجم حوضچه باید به گونه‌ای باشد که زمان بین روشن شدن پمپ‌ها مناسب باشد و تجمع جامدات به حداقل برسد.

• تهویهٔ مناسب و مجرای گاز برای جلوگیری از تجمع H₂S و متان.

• دسترسی ایمن برای اپراتور و تجهیزات ایمنی برای ورود به فضای بسته (gas monitor، تهویه موقت، قفل/برچسب).

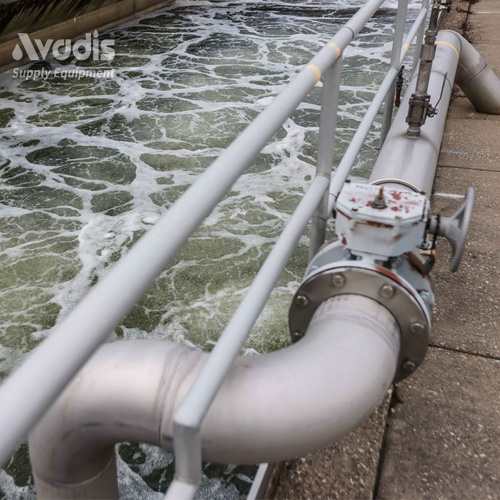

۳) لوله‌های فشار (خط فشار / Discharge piping)

مواد و انتخاب

• مواد معمول: HDPE, PVC-U, Ductile Iron (DI), Stainless Steel — انتخاب بر اساس فشار کاری، خوردگی، دما، هزینه و امکان جوش/اتصال.

• برای فاضلاب حاوی جامدات، HDPE و DI با پوشش مناسب معمولاً مناسب‌اند؛ اتصالات و آب‌بندی در محل‌های جوش یا فلنچ اهمیت دارد.

طراحی هیدرولیکی

• قطر لوله باید طوری انتخاب شود که افت فشار (و در نتیجه هد اضافی و مصرف برق) معقول باشد و در شرایط جریان کم از نشست ذرات جلوگیری گردد.

• سرعت جریان: برای فاضلاب معمولاً هدف ایجاد سرعتی است که از نشست جلوگیری کند (در شرایط کم‌‌دبی نیز خود-پاک‌کنندگی). به طور کلی سرعت طراحی در محدودهٔ 0.6 تا 2.0 m/s متداول است؛ مقادیر خیلی بالا (<3 m/s) باعث فرسایش می‌شوند. (مقدار دقیق بر اساس استاندارد پروژه تعیین شود.)

• شیرآلات و اتصالات کلیدی: شیر ایزوله (gate/butterfly) برای تعمیر، شیر یک‌طرفه (check valve) برای جلوگیری از برگشت، شیر اطمینان/تخلیه برای نگهداری.

• هوابگیر/دِه‌هوا (air release valves): در نقاط اوج جهت تخلیه هوا و جلوگیری از حبس هوا.

• محافظت در برابر ضربهٔ هیدرولیکی: استفاده از VFD یا منبع ضربه‌گیر (surge vessel), یا شیرهای کنترل آرام.

جزئیات اجرایی

• اجرای بست‌ها، انکرتها (thrust blocks) در زوایا، شیب کف مناسب، لوله‌کشی قابل دسترس برای بازرسی، عایق‌کاری در صورت احتمال یخ‌زدگی، حفاظت کاتدی برای لوله‌های فلزی دفن شده.

۴) تجهیزات کنترلی و ابزار دقیق (Control & Instrumentation)

سنسورها و حسگرها

• فلوترهای شناوری (mechanical floats): ارزان و ساده، اما در فاضلاب‌های چسبناک یا پر از نخ ممکن است گیر کنند.

• سنسور فشار/ترانسدیوسر سطح (submerged pressure transducer): بدون تماس مکانیکی با سطح، دقیق‌تر و مقاوم‌تر نسبت به گرفتگی.

• اولتراسونیک / رادار سطح: برای موارد با ته‌نشینی یا کف زیاد مناسب است.

تابلو کنترل (Control panel / MCC)

• استارترها: DOL (Direct On Line)، Star-Delta، Soft-Starter یا VFD (Variable Frequency Drive) — VFD برای کنترل دبی، جلوگیری از ضربهٔ هیدرولیکی و صرفه‌جویی انرژی مناسب است.

• منطق کنترل: Lead-lag (نوبت‌دهی پمپ‌ها)، گردش ساعت‌کاری برای تعادل سایش، حالات Auto / Manual، عملکرد در صورت خرابی (Alarm & Failover).

• حفاظت‌ها: حفاظت جریان اضافه، حفاظت اتصال زمین/نقص عایقی، سنسور دمای موتور، قطع‌ کن در صورت کمبود روغن یا نشتی سیل.

• ثبت و مانیتورینگ: شمارنده ساعات کار، لاگ خطا، ارتباط SCADA/GSM/ethernet جهت پایش از راه دور و ارسال آلارم.

آلارم‌ها و سیستم‌های ایمنی

• آژیر/چراغ برای سطح بالا/پایین، اخطار قطع برق یا خرابی پمپ، قطع خودکار در شرایط خطر (مثلاً دمای بالا).

• منبع تغذیه اضطراری (ژنراتور یا UPS) برای مواقع بحرانی در ایستگاه‌های حیاتی.

۵) سیستم‌های جانبی و نکات ایمنی/بهره‌برداری

اجزای جانبی مهم

• صفحه‌گیر (coarse screen) و گریندر: برای جلوگیری از ورود اشیا بزرگ.

• سِپراتور گریت و تانک یکنواخت‌سازی: برای جدا کردن شن و افزایش پایداری جریان.

• حذف بو: تهویه مکانیکی، فیلتر کربن، تزریق مواد شیمیایی یا سیستم‌های جذب بو.

• خطوط بای‌پس و دریچه‌های سرویس: برای تعمیر بدون نیاز به توقف کامل شبکه.

ایمنی اپراتورها

• ممنوعیت ورود به فضای بسته بدون تأیید گازسنج (H₂S، متان، اکسیژن).

• تهویهٔ مناسب، سیستم‌های نجات/بکاپ، PPE (ماسک، دستکش، چکمه‌های عایق)، دستورالعمل‌های confined-space.

• اتصال زمین و برچسب‌گذاری برق قبل از ورود برای تعمیرات.

نگهداری (پیشنهاد شده)

• روزانه: کنترل وضعیت سطح، آلارم‌ها، نشت قابل رؤیت و صداهای غیرعادی.

• هفتگی/ماهانه: بازبینی فلوترها/سنسورها، تست شیر یک‌طرفه، پاک‌سازی سِرینر/اسکرین، ثبت جریان و آمپرها.

• فصلی/سالانه: سرویس مکانیکال سیل، تعویض روغن/گریس بلبرینگ‌ها، بررسی کاتودیک و پوشش، تست عملکرد VFD و حفاظت‌ها.

۶) فهرست سریعِ نکات طراحی/چک‌لیست قبل خرید

1. تعیین دبی (متوسط، پیک، کمینه) و منحنی مصرف.

2. محاسبه هد کل (ارتفاع استاتیک + افت لوله).

3. مشخص کردن ماهیت فاضلاب (حجم جامد، ذرات بزرگ، ویسکوزیته، pH).

4. انتخاب نوع پمپ بر اساس قابلیت عبور جامدات و نقطهٔ بازده.

5. مشخص کردن نیاز به VFD، ژنراتور، مانیتورینگ از راه دور.

6. تصمیم‌گیری دربارهٔ نوع نصب (شناور vs dry-pit) و نیاز به دسترسی برای سرویس.

7. در نظر گرفتن افزونگی (مثلاً n+1 یا 2× duty + 1 standby).

8. طراحی لوله‌کشی با در نظر گرفتن کنترل ضربه و شیرها.

9. برنامهٔ نگهداری و فهرست قطعات یدکی (مکانیکال سیل، یاتاقان، پروانه، فیلترها).

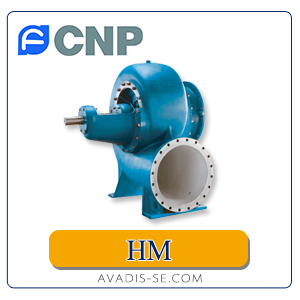

 پمپ سی‌اِن‌پی مدل HM

✅ مشخصات کلی پمپ CNP مدل HM

• نوع پمپ: پمپ سانتریفیوژ جریان مخلوط افقی (Horizontal Mixed Flow).

• کاربردهای پیشنهادی:
    * آبیاری کشاورزی
    * زهکشی شهری و صنعتی
    * پمپاژ فاضلاب
    * زهکشی پروژه‌های ساخت‌وساز
    * تخلیه رسوبات دریاچه (طبیعی و مصنوعی)
    * انتقال آب دارای شن یا ذرات معلق

• آبدهی (دبی): بین ۱٬۰۰۰ تا ۸٬۰۰۰ متر مکعب بر ساعت

• ارتفاع پمپاژ (هد): حداکثر حدود ۲۰ متر

• دمای سیال: تا ۲۰۰ درجهٔ سانتی‌گراد

• توان موتور: از ۳ کیلووات تا ۲۸۰ کیلووات

• جنس قطعات:
    * بدنه: استنلس استیل / چدن / فولاد کربنی
    * شفت: انواع استنلس استیل مثل SS304 / SS316 / SS316L و حتی Duplex Steel
    * پروانه و دیفیوزر: انتخابی بین استنلس، چدن، فولاد کربنی

• مکانیکال سیل: کارتریج دما بالا، مواد مثل سیلیکون کارباید / تنگستن کارباید استفاده شده‌اند.

• اورینگ‌ها: VITON / EPDM / FKM (مواد مقاوم در برابر حرارت، روغن و خورندگی)

• مشخصات موتور:
    * نوع TEFC (بسته، خنک‌شونده با هوا)
    * سرعت ~۲۹۰۰ دور در دقیقه (۲ pole)
    * درجه حفاظت IP55
    * کلاس راندمان IE3
    * شاخص بهره‌وری انرژی MEI ≥ 0.7

⚠ مزایا و محدودیت‌ها برای پمپاژ فاضلاب

با توجه به مشخصات بالا، این پمپ چه نقاط قوت دارد و کجا ممکن است مناسب نباشد:

مزایا

1. آبدهی بالا: دبی از ۱٬۰۰۰ تا ۸٬۰۰۰ m³/h مقدار بزرگی است؛ برای سیستم فاضلاب شهری یا صنعتی با حجم زیاد مناسب است.

2. توان فراوان: تا ۲۸۰ کیلووات؛ قادر به عملکرد تحت بار بالا است.

3. متریال مقاوم: استنلس استیل و چدن گزینه‌های مناسبی برای مقاومت در برابر خوردگی، سایش ذرات و مواد شیمیایی موجود در فاضلاب دارد.

4. مکانیکال سیل مقاوم: استفاده از سیلیکون کارباید و تنگستن کارباید برای سیل در شرایط دما بالا یا محیط خورنده خوب است.

5. دمای کاری بالا: تا ۲۰۰°C — اگرچه در فاضلاب عادی دمای این اندازه وجود ندارد، ولی ممکن است در پساب صنعتی یا شرایط خاص مفید باشد.

محدودیت‌ها یا ملاحظات

1. نوع “جریان مخلوط” (Mixed Flow):
     پمپ‌های Mixed Flow حالت بین سانتریفیوژ و جریان محوری دارند؛ برای عبور ذرات درشت و حجم زیاد جامدات زیاد در فاضلاب ممکن است مشکلاتی پیش بیاید، مثلاً گرفتگی.

2. هد محدود به حدود ۲۰ متر:
     اگر سیستم شما نیاز به ارتفاع پمپاژ زیادی دارد (مثلاً از تراز پایین به تراز بسیار بالا یا عبور از تپه‌ها)، ممکن است این مدل کافی نباشد.

3. سرعت بالا (۲۹۰۰ rpm):
     سرعت بالا مزیت دارد اما در ورود ذرات بزرگ یا نخ‌ها ممکن است فشار بر بلبرینگ و سیل زیاد شود؛ نیاز به نگهداری دقیق‌تر.

4. جریان کمرسوب زیاد:
     اگر فاضلاب شما حاوی رسوبات زیاد، ذرات سنگی یا جامدات بزرگ است، ممکن است لازم باشد قبل از ورود به پمپ از صفحه‌گیر، گریندر، یا تجهیزات محافظ استفاده شود.

5. افزودن محافظت و نظارت:
     نیاز است که سیستم کنترلی مناسبی داشته باشد تا در صورت ورود ذرات بزرگ، گرفتگی، کاهش جریان یا افزایش دما، پمپ خاموش شود یا آلارم بدهد.

نتیجه: آیا این مدل برای پمپاژ فاضلاب مناسب است؟

بله — پمپ CNP مدل HM قطعاً یکی از گزینه‌های عملی برای پمپاژ فاضلاب است، مخصوصاً در مواردی که:

• دبی فاضلاب زیاد باشد،

• اختلاف ارتفاع متوسط باشد (تا ~۲۰ متر)،

• فاضلاب دارای ذرات معلق / شن و ریز جامدات باشد، اما نه ذرات بزرگ یا نخ زیاد بدون محافظ،

• شرایط خورندگی متوسط وجود داشته باشد که نیاز به متریال مقاوم مانند استنلس استیل یا سیل مقاوم داشته باشیم.

ولی اگر شرایط یکی از موارد زیر باشد، بهتر است بررسی بیشتر انجام شود:

• زهکشی با ارتفاع زیاد‌تر یا سیستم‌هایی که فشار زیاد لازم دارند،

• فاضلاب خیلی غلیظ با درصد جامد زیاد، ذرات بزرگ، یا مواد چسبنده زیاد،

• شرایط استثنایی دمایی یا شیمیایی شدید (اسید قوی، چربی زیاد، روغن زیاد) که ممکن است به سرعت باعث آسیب شوند،



جهت مشاوره رایگان، با ما تماس بگیرید

کارشناسان تأمین تجهیزات آوادیس همواره می‌کوشند با ارائه‌ی مشاوره‌ای دقیق و تخصصی، مناسب‌ترین پمپ را متناسب با نیاز شما پیشنهاد دهند.
