پمپ مورد نیاز برای یک ساختمان 4 طبقه
-
معمولاً برای یک ساختمان ۴ طبقه مسکونی/اداری کوچک یک مجموعه بوسترپمپ خانگی/ساختمانی کافی است؛ نه پمپ خیلی بزرگِ صنعتی و نه فقط یک پمپ خیلی ضعیف.
-
رایجترین انتخابها: ست بوستر ۱ تا ۳ کیلووات (برای ساختمانهای کم واحد) یا ستهای ۳ تا ۷.۵ کیلووات اگر واحدها زیاد باشند یا همزمان مصرف بالا باشد.
-
بهتر است از یک ست چندپمپ با کنترل دور (VFD) یا حداقل بوستر دوپمپ (یک پمپ اصلی + یک پمپ رزرو/جوکی) استفاده کنید تا فشار یکنواخت و پایداری داشته باشید و در زمان اوج مصرف هم پاسخگو باشد.
چه چیزی روی انتخاب تأثیر میگذارد (خیلی کوتاه)
-
تعداد واحدها و سرویسها (تعداد حمام/دوش/توالت/ماشین لباسشویی که ممکن است همزمان کار کند).
-
ارتفاع مفید از پمپ تا بالاترین طبقه و افت فشار مسیر لولهکشی.
-
فشار مطلوب در شیر آب (معمولاً ۲–۳ بار در شیر مقرونبهصرفه است؛ اگر نیاز دارید فشار بالاتر شود، پمپ بزرگتر لازم است).
-
موجود بودن برق سهفاز یا تکفاز — پمپهای قوی معمولاً سهفاز هستند.
اجزای پیشنهادی برای نصب استاندارد
-

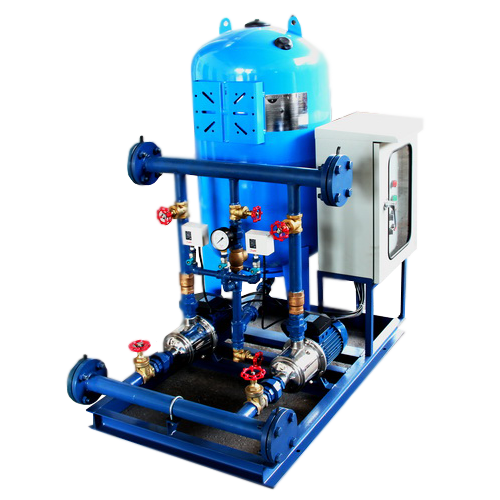

بوسترپمپ یا ست بوستر (یک یا دو پمپ به همراه کنترل فشار).
-
تانک تحت فشار (pressure tank / hydropneumatic tank) برای جلوگیری از روشن/خاموش شدن مکرر.
-
کنترلر فشار یا اینورتر (VFD) برای تنظیم دور و صرفهجویی در مصرف.
-
شیر یکطرفه، شیر ایزوله، صافی ورودی و پنجههای لرزهگیر برای نصب ایمن و سرویسپذیر.
-
گیج فشار و یک نمایشگر/تابلوی کنترل برای مانیتورینگ.
-
پمپ آتشنشانی جداگانه — توجه: تامین آب آتشنشانی معمولاً از بوستر مصرفی جداست و باید طبق مقررات محلی جداگانه بررسی شود.
نکات نصب و بهرهبرداری
-
از نصب در فضای خشک و سرپوشیده و عایقبندی مناسب صوتی استفاده کنید — پمپها صدا دارند.
-
در انتخاب پمپ، کمی حاشیه ظرفیت در نظر بگیرید تا با کثیف شدن صافی یا افت شبکه، فشار کم نیاید.
-
اتصال به برق: اگر سهفاز در دسترس باشد، انتخابهای اقتصادیتر و مطمئنتر دارید.
-
سرویس دورهای (تعویض روغن، بررسی یاتاقان، تمیز کردن صافی) بازده و عمر پمپ را بالا میبرد.
اینها مواردیست که باید قبل از تهیه بوسترپمپ باید در اختیار کارشناس یا فروشنده قرار دهید :
↓
- تعداد طبقات
-
تعداد کل واحد ها در ساختمان؛
-
میانگین تعداد حمام/توالت کل ساختمان یا حداکثر تعداد مصرفکننده همزمان؛
-
آیا برق سهفاز دارید؟
-
آیا نیاز دارید پمپ برای آتشنشانی هم استفاده بشه یا آتشنشانی جداست؟
مثال :
انتخاب بوسترپمپ برای ساختمان ۴ طبقه با ۸ واحد مسکونی
۱. مشخصات ساختمان
-
تعداد طبقات: ۴
-
تعداد کل واحدها: ۸
-
ارتفاع طبقه: تقریباً ۳ متر (ارتفاع مفید تا بالاترین شیر ≈ ۱۲ متر)
-
نوع مصرف: مصرف آب بهداشتی و آشپزخانه، حمام و دستشویی
۲. ارزیابی نیاز پمپ
برای چنین ساختمانی، حداکثر مصرف همزمان واحدها را میتوان تقریباً برابر با ۴–۵ واحد در حال مصرف فرض کرد. این معیار برای تعیین دبی مورد نیاز پمپ استفاده میشود.
-
دبی تقریبی پمپ: 1.5 تا 2.5 مترمکعب در ساعت (m³/h) به ازای هر واحد در مصرف همزمان → برای ۴–۵ واحد ≈ 6–10 m³/h.
-
فشار مورد نیاز: برای ارتفاع ۱۲ متر تا بالاترین شیر و افت لولهها، فشار حدود 3 بار (≈30 متر ستون آب) کافی است.
۳. پیشنهاد بوسترپمپ
با توجه به دبی و فشار فوق، سیستم مناسب به شرح زیر است:
-

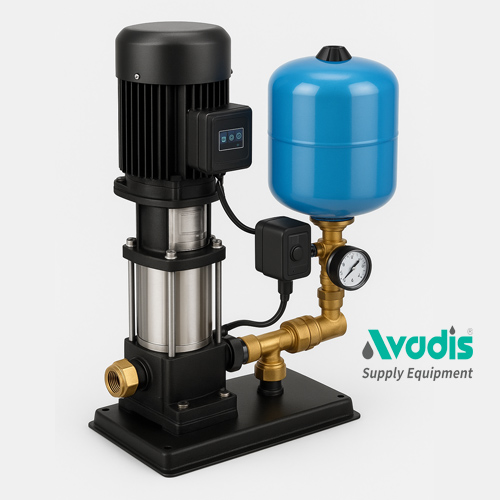

بوسترپمپ تک یا دوپمپ:
-
پمپ اصلی: 1.5–2.2 کیلووات (≈2–3 اسب بخار)
-
پمپ رزرو (اختیاری برای اطمینان): مشابه پمپ اصلی
-
-
مخزن تحت فشار (Pressure Tank): 100–200 لیتر، جهت جلوگیری از روشن و خاموش شدن مکرر پمپ.
-
کنترل فشار: میتواند شامل کنترلر فشار با پرشر سوئیچ یا اینورتر (VFD) برای تنظیم دور و صرفهجویی انرژی باشد.
-
لوازم جانبی: صافی ورودی، شیر یکطرفه، گیج فشار، تابلو برق و لرزهگیر.
۴. نکات اجرایی
-
پمپ باید در فضای خشک و تهویه مناسب نصب شود.
-
بررسی فشار خروجی در طبقات پایین و بالا برای اطمینان از یکنواختی توصیه میشود.
-
سرویس دورهای شامل تمیز کردن صافیها و بررسی گیج فشار طول عمر و بازده سیستم را تضمین میکند.
جمعبندی
برای یک ساختمان ۴ طبقه با ۸ واحد مسکونی، یک بوسترپمپ 1.5–2.2 کیلووات با مخزن تحت فشار و کنترل فشار معمولاً پاسخگوی نیاز تمام واحدها خواهد بود و فشار کافی را برای طبقات بالاتر تأمین میکند.
برای کسب اطلاعات دقیق و بررسی بهتر، لطفا با کارشناسان ما درارتباط باشید
توجه : این مقاله در خصوص پمپ مورد نیاز برای یک ساختمان ۴ طبقه توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
