معرفی بوستر پمپ های سی ان پی CNP IRAN
بوستر پمپها یکی از اجزای کلیدی در سیستمهای آبرسانی و انتقال مایعات هستند که به منظور افزایش فشار آب و بهبود جریان آن در شبکههای توزیع استفاده میشوند. یکی از برندهای معتبر در این زمینه، بوستر پمپ CNP (سی ان پی) است که به دلیل ویژگیها و مزایای خاص خود، انتخاب مناسبی برای پروژههای مختلف به شمار میآید.
در این مقاله، به بررسی دلایل استفاده از بوستر پمپ CNP میپردازیم.
1. کیفیت و دوام بالا
بوستر پمپهای CNP از مواد با کیفیت و فناوریهای پیشرفته تولید میشوند. این پمپها به گونهای طراحی شدهاند که در برابر شرایط سخت کاری و دماهای مختلف مقاومت کنند. دوام و طول عمر بالای این پمپها، هزینههای نگهداری و تعمیرات را به حداقل میرساند.
2. عملکرد بهینه
بوستر پمپ CNP به گونهای طراحی شده است که عملکرد بهینهای در افزایش فشار آب دارد. این پمپها قادرند به سرعت و به طور مؤثر فشار آب را افزایش دهند و جریان یکنواختی را در سیستمهای آبرسانی فراهم کنند. این ویژگی به ویژه در پروژههای بزرگ و صنعتی اهمیت دارد.
3. تنوع در مدلها و ظرفیتها
CNP مجموعهای از بوستر پمپها با مدلها و ظرفیتهای مختلف را ارائه میدهد. این تنوع به کاربران این امکان را میدهد که بوستر پمپ مناسب با نیازهای خاص خود را انتخاب کنند. از بوستر پمپهای کوچک برای مصارف خانگی تا پمپهای بزرگ برای پروژههای صنعتی، CNP گزینههای متنوعی را در اختیار دارد.
4. نصب و راهاندازی آسان
بوستر پمپهای CNP به گونهای طراحی شدهاند که نصب و راهاندازی آنها ساده و سریع است. این ویژگی به کاهش زمان و هزینههای مربوط به نصب کمک میکند و کاربران میتوانند به سرعت از مزایای این پمپها بهرهمند شوند.
5. صرفهجویی در انرژی
یکی از مزایای مهم بوستر پمپ CNP، مصرف انرژی IE3 نسل سوم راندمان بالا و فوق العاده کم مصرف بهینه IE3 و استاندارد های تولید آنها است. این پمپها با طراحی هوشمندانه خود، به کاهش مصرف انرژی کمک میکنند و در نتیجه هزینههای عملیاتی را کاهش میدهند. این ویژگی به ویژه در پروژههای بزرگ که مصرف انرژی بالاست، بسیار دارای اهمیت است.
6. پشتیبانی و خدمات پس از فروش تعمیر پمپ های CNP سی ان پی
CNP به عنوان یک برند معتبر، خدمات پس از فروش و پشتیبانی مناسبی را ارائه میدهد. این خدمات شامل مشاوره، نصب، تعمیر و نگهداری است که به کاربران کمک میکند تا از عملکرد بهینه پمپهای خود اطمینان حاصل کنند . این موارد در ایران توسط شرکت تامین تجهیزات آوادیس نماینده انحصاری CNP ارائه میگردد.
7. کاربردهای گسترده
بوستر پمپهای CNP در انواع مختلفی از کاربردها مورد استفاده قرار میگیرند، از جمله:
- سیستمهای آبرسانی شهری
- سیستمهای آبرسانی صنعتی
- سیستمهای گرمایش و سرمایش
- پروژههای کشاورزی
نتیجهگیری
استفاده از بوستر پمپ CNP (سی ان پی) به دلیل کیفیت بالا، عملکرد بهینه، تنوع مدلها، نصب آسان، صرفهجویی در انرژی و خدمات پس از فروش مناسب، یک انتخاب هوشمندانه برای پروژههای آبرسانی و انتقال مایعات است. با انتخاب این پمپها، میتوانید از یک سیستم آبرسانی کارآمد و پایدار بهرهمند شوید و هزینههای عملیاتی و نگهداری را به حداقل برسانید. اگر به دنبال یک راهحل مطمئن و مؤثر برای افزایش فشار آب هستید، بوستر پمپ CNP گزینهای ایدهآل برای شما خواهد بود.
تامین قطعات یدکی اصلی بوستر پمپ با مناسبترین قیمت جزو اصلی ترین اهداف ما است. به دلیل وجود قطعات مشابه و بی کیفیت و تقلبی در بازار پیشنهاد میگردد کلیه قطعات مورد نیاز خود را به صورت پک اصلی و اورجینال از ما و یا نمایندگی های مجاز ما تهیه فرمایید.
توجه : این مقاله در خصوص بوستر پمپCNP توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های چین CNP IRAN سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
معرفی بوستر پمپ
يكي از عمده مشكلاتی که در سيستم آبرساني شهري و یا روستایی همواره محسوس بوده ، تنظيم فشار آب داخل لوله ها می باشد. با توجه به اين كه ميزان مصرف آب متغیر بوده و دائما در حال نوسان و تغییر است و هرگز نمی توان الگوي خاصي براي مصرف آن در نظر گرفت، از اين رو با افزايش يا كاهش مصرف آب ميزان فشار آب داخل لوله ها دائما در حال نوسان و تغيير است که اين تغييرات مشكلات اساسی را در سيستم هاي آبرساني سبب می شود به طوري كه احتمالاً افزايش ناگهاني فشار آب سبب آسيب ديدن تاسیسات یک ساختمان مسکونی ویا یک برج شود ودر نقطه ی مقابل كاهش فشار نيز باعث قطع آب، در بعضي از نقاط شهر يا ساختمان ها شود. براي جلوگیری از بروز چنین حالاتی و تامين فشارآب به صورت كنترل شده در يك سيستم پمپاژ، از بوستر پمپ استفاده مي کنیم.
همچنین بوستر پمپ دستگاهی است که دو یا چند پمپ به صورت موازی به یکدیگر متصل شدند به نحوی که توانایی ایجاد دبی و هد مورد نیاز با کمترین انرژی و بالاترین راندمان را دارا باشند.
وظیفه بوستر پمپ ثابت نگه داشتن فشار لازم برای تامین شبکه مصرف با توجه به الگوی متغیّر مصرف می باشد. از این رو هنگامی که در شبکه مصرفی وجود ندارد فشار تغییر نمی کند و پمپ های بوستر پمپ خاموش می باشند اما به محض اینکه مصرف فشار در شبکه افت می کند برای جبران این افت اولین پمپ شروع به کار می کند اگر این پمپ قادر به تامین فشار نباشد پمپ های دیگر به همین ترتیب وارد مدار می شود تا فشار را در محدوده معینی ثابت نگه دارند
هنگامی که مصرف کم یا متوقف می شود پمپ نیز دبه ترتیب از مدار خارج می شوند کلا پمپ های بوستر پمپ با توجه به الگوی مصرف به مدار وارد یا خارج می شوند
در مورد صرفه جویی در مصرف انرژی در همه زمینه ها از جمله در مصرف برق اقدامات موثری انجام گردیده است.
موارد استفاده از بوستر پمپ سی ان پیCNP

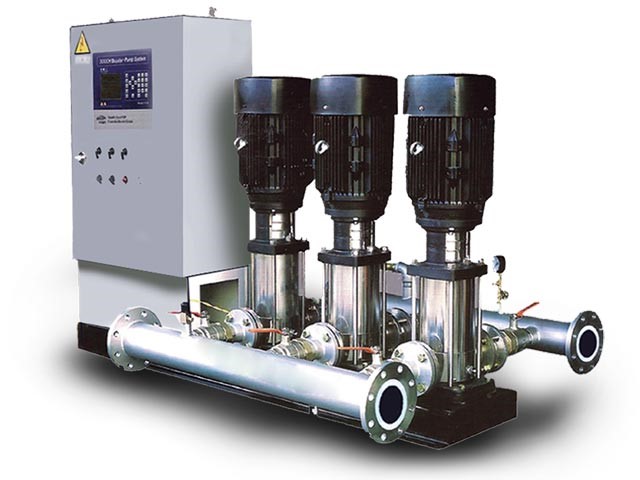

انتقال آب به سیستم های تاسیسات ساختمان های متفاوت مانند برج ها، بیمارستان ها، مدارس، سالن های تفریحی ورزشی مجتمع های مسکونی و آپارتمانی، در شکل زیر نمونهای از این نوع را مشاهده می کنیم.
بوستر پمپ ها دارای مصارف کشاورزی و سیستم های آبیاری می باشند ، در شکل زیر نمونهای از این نوع را مشاهده می کنیم.

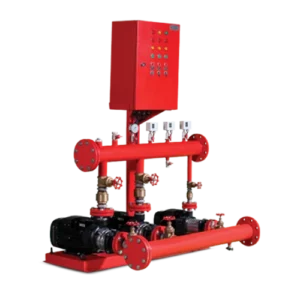

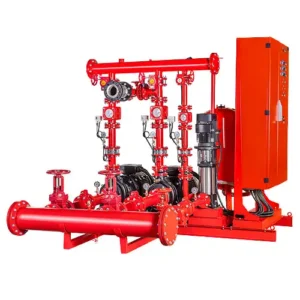

بوستر پمپ دارای مصارف اطفاء حریق بوده و برای سیستم اطفاء حریق نیز به کار برده می شود، در شکل زیر نمونه ای از این نوع را مشاهده می کنیم.
تامین آب صنعتی مورد استفاده در کارخانه ها و صنایع وابسته، در شکل زیر نمونهای از این نوع را مشاهده می کنیم.
مزایای استفاده از بوستر پمپ سی ان پی CNP
بوستر پمپ ها محدوده وسیعی را از جهت تنوع مصرف پوشش می دهند.
وقتی نوسان های مصرف کننده بسیار زیاد باشد به جای استفاده از یک بوستر پمپ بزرگ از چند پمپ کوچک که به صورت بوستر پمپ هستند استفاده می شوند تا بتوان بسته به نیاز تعدادی از آنها را به کار وا داشت و از کار کردن بیهوده بقیه جلوگیری نمود در حقیقت استهلاک و مصرف انرژی به حداقل میرسد.
به دلیل اینکه بوستر پمپ از اجزای مختلف متصل به هم تشکیل شده است میتوان با جدا کردن این اجزا بوستر پمپ را به سهولت حمل و در مکان مناسب نصب کرد.
کارکرد دائمی بوستر پمپ را می توان با گذاشتن یک بوستر پمپ رزرو تضمین کرد و هنگام خرابی یک بوستر پمپ رزرو وارد مدار می شود تا وقفه ای در کارکرد سیستم ایجاد نگردد.
بوستر پمپ قابلیت سرویس حین کار را دارد.
بوستر پمپ از اجزاء مختلفي تشكيل شده است:
اين اجزاء عبارتند از :
- پمپ
- تابلو برق
- كلكتورهاي ورودي و خروجي
- اتصالات اصلی و فرعی
- شاسی
- منبع ديافراگمي
بازديد دوره اي بوستر پمپ ها
براي افزايش طول عمر و آگاهي از وضعيت عملكرد بوستر پمپ باید برخي از پارامترها بصورت دوره ای كنترل شوند. ثبت اين پارامترها كمك زيادي به آگاهي از شرايط پمپاژ در طول يك بازه زماني مي كند.
۱– توان (آمپر) مصرفي بوستر پمپ
بطور معمول ساده ترين و يكي از مهمترين پارامترهاي قابل اندازه گيري توان است كه ميتوان از روي تابلوي پمپ يا به كمك آمپر متر انبري اندازه گيري شود.
۲– فشار مكش بوستر پمپ
كه با فشار سنج اندازه گيري ميشود و برايمحاسبه هد توليدي پمپ و اطمينان از فشار كافي مكش پمپ مورد استفاده قرار مي گيرد. در صورتيكه فشار مكش پمپ كافي نباشد كاويتاسيون اتفاق مي افتد.
۳– فشار رانش بوستر پمپ
كه با فشار سنج اندازه گيري ميشود. براي عملكرد صحيح فشار سنج نصب آن بايد بدقت انجام شود. فشار سنج بايد در مركز لوله و بصورت عمودبر لوله نصب شود. بايد توجه داشت در مكانهايي كه احتمال تجمع حبابهاي هوا يا ته نشين شدن رسوبات وجود دارد فشار سنج نصب نگردد.
۴– دبي بوستر پمپ
اندازه گيري دبي پمپ نسبتا مشكل است، با اينحال اطلاع از مقدار آن به درك شرايط پمپ كمك مي كند. اندازه گيري دبي پمپ ميتواند به كمك كنتور يا فلومترهاي اولتراسونيك انجام شود.
۵– كنترل مقدار صدا و ارتعاشات بوستر پمپ
بسياري از مشكلات معمول در بوستر پمپ ها در شروع باعث تغييراتي در صدا و لرزش مي شوند. اين مساله عاملي است كه در صورت دقت اپراتور ميتواند از بروز ايرادات عمده و صدمه در بوستر پمپ جلوگيري نمايد.
۶– كنترل نشتي از بوستر پمپ و اتصالات
نشتي از پمپ معمولا به علت آسيب ديدگي سيل ميكانيكي است .اوپراتور بايد در هر بار بازديد از عدم وجود چكه ونشتي در پمپ ولوله ها اطمينان حاصل نمايد.در صورتي كه پمپ از پكينگبراي آببندي استفاده ميكند مقدار مجاز نشتي حتما بايد وجود داشته باشد.
۷– مشخصات سيال خروجي از نظر دما و ذرات
بايد مطمئن شد سيال داخل بوستر پمپ براي پمپ مناسب است . براي اين منظور كيفيت اين سيال از نظر دما ، مقدار ذرات معلق ، PH ،كلر خرندگي و غيره بايد كنترل شود .
۸– كنترل دماي محفظه بيرينگ
عوامل متعددي از جمله نا همراستايي شفت پمپ و موتور ، نيروهاي هيدروليكي شعاعي و محوري ، كاويتاسيون ، خمش شفت و … باعث افزايش دماي بيرينگ و خرابي سريع آن مي شود .
۹– كنترل سطح مايع در مخازن
سطح مايع در منابع مكش ورانش در مخازن جانبي( در صورت وجود ) كنترل ميشود تا باعث اختلال در امر پمپاژ نشود .
نصب و مونتاژ بوستر پمپ
بوستر پمپ ها شامل قطعات مکانیکی مانند الکتروپمپ و شاسی و شیر الات و کلکتور مکش و دهش ، تابلوی برق و منبع دیافراگمی می باشند. جهت نصب بوستر پمپ باید به موارد زیر توجه کنید:
1- برای نصب بوستر پمپ بید از یک تکنسین ماهر در زمینه ی نصب وپشتیبانی بوستر پمپ استفاده کنیم.
2- با توجه به وزن بوستر پمپ ها نیاز به فونداسیون مناسب جهت استقرار شاسی مادر بوستر پمپ می باشد . جهت عدم انتقال ارتعاشات دستگاه بوستر پمپ به فونداسیون استفاده از لاستیک های سراسری زیر شاسی مادر توصیه می شود.
3- بوستر پمپ باید در فضای بسته و دور از تغییرات محیطی شدید نصب گردد.
4- شیر فلکه های بوستر پمپ و تابلو برق بوستر پمپ باید در دسترس باشد.
5- مجموع فشار ورودی دستگاه و فشار تولیدی آن از فشار مجاز قابل تحمل اجزا بیشتر نباشد. (با PN نرمال اجزای دستگاه مطابق باشد)
6- فضای کافی در اطراف بوستر پمپ جهت تعمیرات و امکان تعویض قطعات فراهم آید.
7- در حمل بوستر پمپ یا الکترو پمپ باید هیچگونه ضربه یا شوکی بر آنها وارد نیاید زیرا سیل مکانیکی آببند و قطعات دیگر بوستر پمپ بسیار آسیب پذیرند.
8- شاسی مادر بوستر پمپ بر روی فونداسیون بصورت محکم متصل شده که این کار از طریق اتصال پیچ کردن در فونداسیون (Roll Bolt) نصب گردد.
9- درشکل زیر انواع بوستر پمپ ها و بسته بندی های آنان در چهار صورت مختلف نشان داده شده است:
10- در بوستر پمپ هایی که صافی یا لرزه گیر به صورت مجزا جهت نصب بر روی کلکتور مکش و دهش فرستاده می گردند دقت فرمایید و نسبت به نصب آنها حتما اقدام نمایید.
11- منبع دیافراگمی نیز در بوستر پمپ های دور ثابت و دور متغیر حتماً باید نصب گردد. محل نصب منبع باید نزدیکترین محل به بوستر پمپ باشد و از فاصله دادن بین منبع و بوستر پمپ بپرهیزید.
12- منبع دیافراگمی را از طریق شیلنگ های فشار قوی یا لوله کشی مناسب به زیر کلکتور دهش وصل نمایید . لازم به یاداوری است که حتماً شیر فلکه ی جداکننده ، سه راهی و شیر تخلیه در ترکیب اتصال منبع به بوستر پمپ به کار گرفته شود تا زمانی که نیاز به تست هوای داخل منبع می باشد،می توان منبع را از طریق شیر فلکه از سیستم بوستر پمپ جدا کرد و نسبت به تخلیه ی آب داخل منبع و سنجش فشار باد منبع اقدام نمود.
13- سنسور فشار قطعه ای بسیار حساس می باشد و بستن ان به صورت غیر اصولی و سفت کردن آن روی بوشن باعث صدمه دیدن جدی به آن می شود.
14- معمولاً تابلوی برق و فرمان روی شاسی مادر بوستر پمپ و کابل کشی مناسب بین الکترو موتور و تابلو از طرف این شرکت انجام می پذیرد.در صورتی که تابلو بصورت ایستاده باشد یا در صورتی که تابلوی کوچک را می خواهید روی دیوار نصب نمایید، باید آن را در محل مناسبی قرار دهید.
15- مانومتر، پرشر سوئیچ در سیستم های دور ثابت و سنسور فشار در سیستم های دور متغیر را در روی کلکتور دهش بر روی بوشن های تعبیه شده نصب نمایید. دقت کنید سنسور فشار قطعه ای بسیار حساس می باشد و بستن آن به صورت غیر اصولی و سفت کردن آن روی بوشن باعث صدمه دیدن جدی به آن می شود.
16- بستن سیم های الکترو موتور ها،سنسور، پرشرسوئیچ وکنترل سطح باید دقیقاً طبق نقشه ترمینال تابلو باشد. در ترمینال های تابلو برق، وروردی یا خروجی220 ولت و یا 240 ولت می باشند. در نتیجه اتصال نادرست باعث آسیب دیدن دستگاه ها (خصوصاً بوستر پمپ) می شود.
17- در صورت نصب تابلو بر روی دیوار یا نصب آن به صورت ایستاده ، کابل های معتبر با سایز استاندارد را از داخل سینی و یا با استفاده از سیم خرطومی لاستیکی بین الکتروموتور ها و تابلوی برق نصب نمایید. در راه اندازی تک ضرب از یک سیم چهار رشته و در راه اندازی ستاره – مثلث از دو سیم 4 رشته استفاده می گردد. پلاک الکترو موتور به دقت مطالعه شود.
18- سنسور فشار در سیستم های دوور متغیر نصب می گردند. از ترمینال 1 و 2 سنسور به تر مینال های مربوطه در تابلو طبق جدول تر مینال ها متصل می گردند. به علت مثبت و منفی بودن سیم ها در سنسور جا به جایی در اتصال ترمینال ها باعث عدم کارکرد دستگاه می گردد.
19- پس از نصب بوستر پمپ ، کلکتور مکش بوستر پمپ به منبع ذخیره متصل گردد. لازم به ذکر است پمپ های سانتریفیوژ دارای مکش منفی بسیار کمی می باشد. لذا توصیه می گردد محل نصب بوستر پمپ به گونه ای انتخاب گردد که آب منبع ذخیره بر پمپ ها سوار باشند.
20- در بوستر پمپ های دور ثابت دو دستگاه پرشر سوئیچ روی کلکتور دهش نصب می شودکه آنها جهت تعیین حداقل و حداکثر فشار بوستر پمپ بکار گرفته می شوند.در پرشر سوئیچ های دیگر دو گیج (gage) وجود دارد. گیج اصلی ودیگر که نشان دهنده ی میزان اختلاف فشار است.
این مقاله درباره بوستر پمپ توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه و گرد آوری گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منابع اخذ بلامانع است.
