پمپ سانتریفیوژ چیست؟

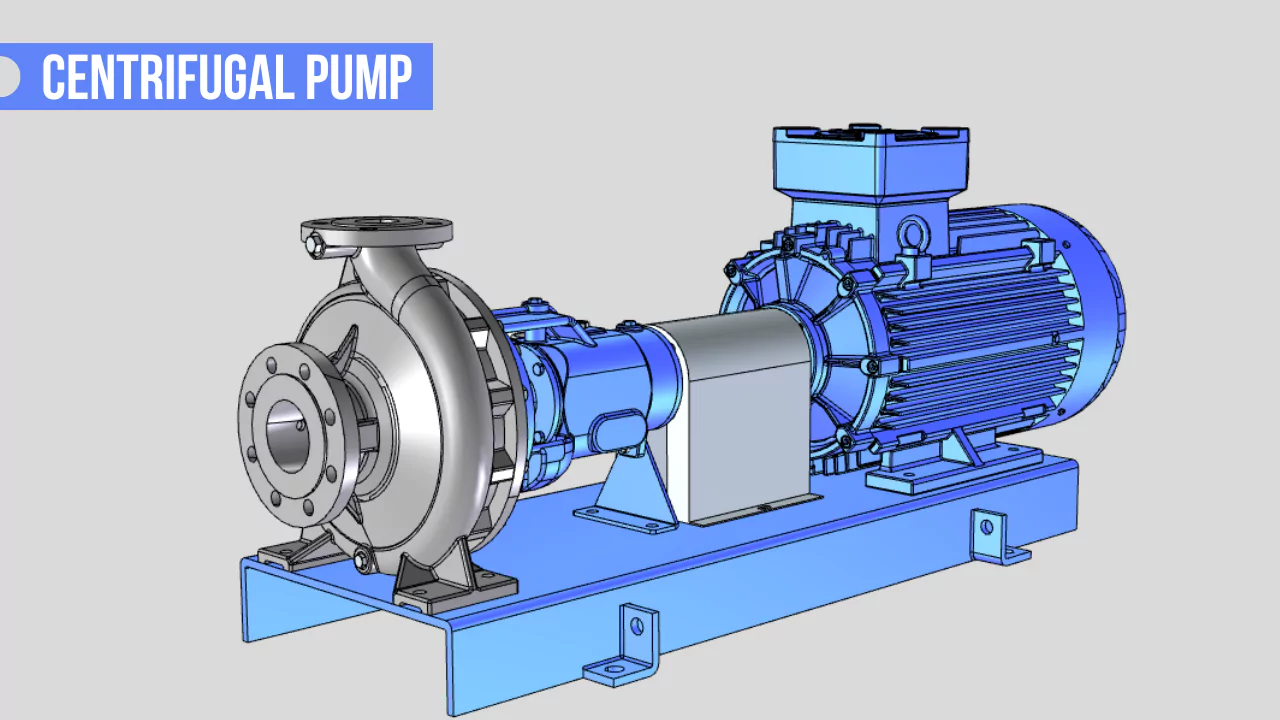

پمپ سانتریفیوژ (Centrifugal Pump) یکی از پرکاربردترین انواع پمپ‌ها در صنایع مختلف است که برای انتقال سیالات (معمولاً مایعات) استفاده می‌شود. این نوع پمپ با استفاده از نیروی گریز از مرکز کار می‌کند.

طرز کار پمپ سانتریفیوژ:

وقتی که پروانه (impeller) درون پمپ با سرعت بالا می‌چرخد، مایع را از مرکز پروانه به سمت بیرون پرتاب می‌کند. این حرکت باعث ایجاد خلاء در مرکز پروانه می‌شود و مایع جدید به سمت ورودی پمپ کشیده می‌شود. این چرخه ادامه پیدا می‌کند و مایع با فشار از خروجی پمپ بیرون رانده می‌شود.

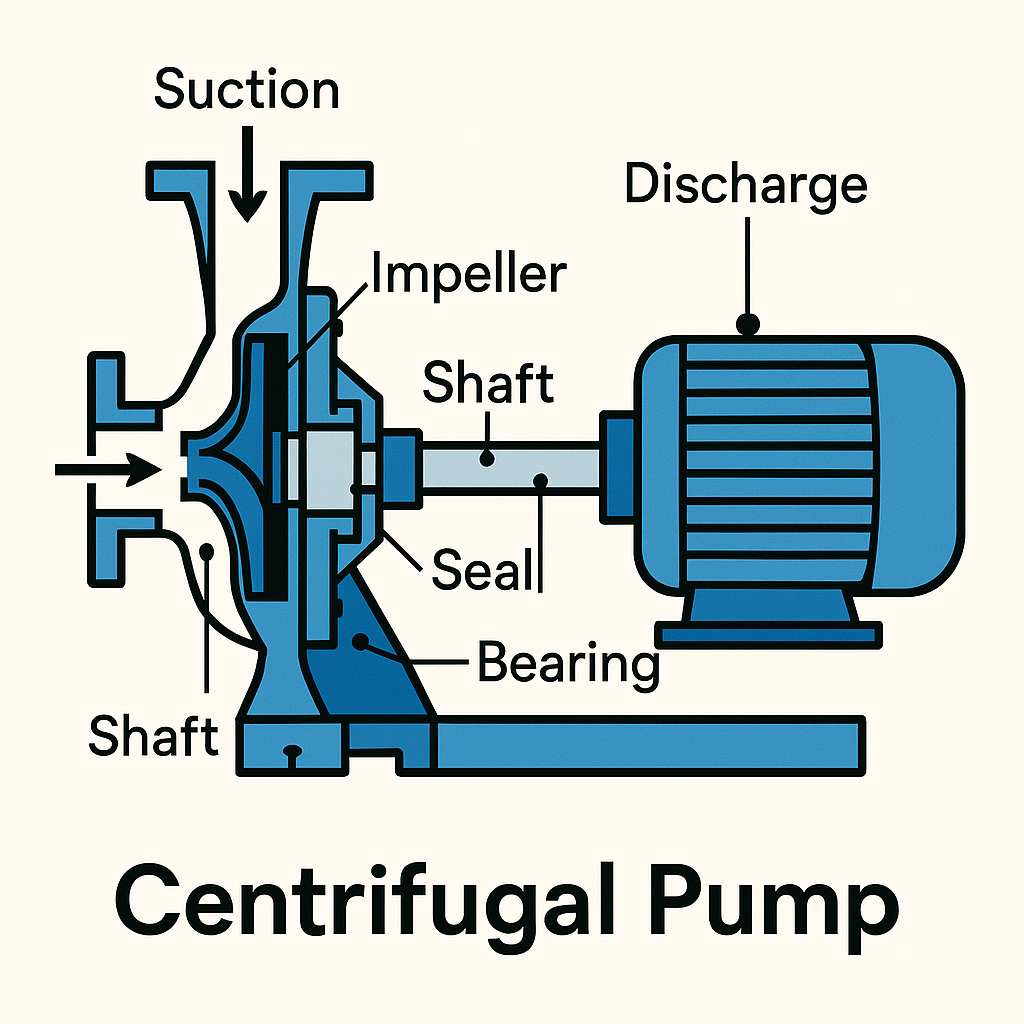

اجزای اصلی پمپ سانتریفیوژ:

• پروانه (Impeller): قلب پمپ است و انرژی مکانیکی را به انرژی جنبشی مایع تبدیل می‌کند.

• محفظه (Casing): پوشش بیرونی که جریان را هدایت و فشار را حفظ می‌کند.

• شفت (Shaft): پروانه را به موتور وصل می‌کند.

• آب‌بند (Seal): برای جلوگیری از نشتی در محل اتصال شفت و محفظه.

• یاتاقان‌ها: نگهدارنده و روان‌کننده شفت.

مزایای پمپ سانتریفیوژ:

• طراحی ساده و هزینه نگهداری پایین

• عملکرد پایدار

• مناسب برای حجم زیاد و فشار متوسط

• راه‌اندازی آسان

کاربردها:

• سیستم‌های آبرسانی

• صنایع نفت و گاز

• نیروگاه‌ها

• صنایع شیمیایی

• سیستم‌های تهویه و سرمایش

پمپ‌های سانتریفیوژ سی ان پی CNP (Changzhou Nantong Pumps)

در اینجا به برخی از مدل‌های پمپ‌های سانتریفیوژ CNP اشاره می‌کنیم:

1. پمپ‌های سانتریفیوژ عمودی سری D

   • این پمپ‌ها به عنوان پمپ‌های سانتریفیوژ عمودی تک فازی یا سه‌فازی طراحی شده‌اند و برای انتقال مایعات تمیز و غیر چسبناک استفاده می‌شوند. معمولاً در سیستم‌های با فشار بالا کاربرد دارند.

2. پمپ‌های سانتریفیوژ عمودی سری CR

   • این سری پمپ‌ها نیز سانتریفیوژ عمودی هستند و به طور گسترده در صنایع مختلف برای انتقال مایعات به کار می‌روند. آنها برای مایعات با فشار بالا و جریان مناسب طراحی شده‌اند.

3. پمپ‌های سانتریفیوژ عمودی سری CV

   • این پمپ‌ها برای کاربردهای با فشار بالا و جریان پایین طراحی شده‌اند. به طور خاص برای پمپاژ مایعات در سیستم‌های عمودی مانند برج‌های آب، آبیاری و سیستم‌های تهویه مطبوع کاربرد دارند.

4. پمپ‌های سانتریفیوژ عمودی سری CS

   • سری CS شامل پمپ‌های عمودی است که برای کاربردهایی با نیاز به فشار بالا و جریان‌های متغیر استفاده می‌شود. این پمپ‌ها در صنایع آبیاری، تهویه، و توزیع آب در ساختمان‌ها کاربرد دارند.

5. پمپ‌های سانتریفیوژ عمودی چندمرحله‌ای سری CM

   • این پمپ‌ها برای کاربردهایی طراحی شده‌اند که نیاز به فشار بسیار بالا دارند. آنها معمولاً در صنایع استخراج آب، آبیاری فشار بالا و سیستم‌های صنعتی استفاده می‌شوند.

6. پمپ‌های سانتریفیوژ افقی سری CH

   • این پمپ‌ها به صورت افقی طراحی شده‌اند و معمولاً برای جابجایی مایعات با ویسکوزیته پایین و فشار متوسط به کار می‌روند. این مدل‌ها عمدتاً در صنایع آب و فاضلاب و شیمیایی استفاده می‌شوند.

7. پمپ‌های سانتریفیوژ افقی سری CX

   • پمپ‌های سری CX برای کاربردهایی طراحی شده‌اند که نیاز به پمپاژ مایعات با جریان ثابت دارند. این پمپ‌ها در صنایع عمومی مانند پالایشگاه‌ها، صنایع پتروشیمی و کارخانه‌های تولید آب به کار می‌روند.

8. پمپ‌های سانتریفیوژ تک فازی سری QD

   • این مدل‌ها برای کاربردهای کوچک و خانگی طراحی شده‌اند. آنها معمولاً برای سیستم‌های آبرسانی و تهویه مطبوع خانگی استفاده می‌شوند.

9. پمپ‌های سانتریفیوژ با فشار بالا سری ZW

   • این پمپ‌ها برای پمپاژ مایعات با ویسکوزیته متوسط به بالا و فشار بالا طراحی شده‌اند. آنها برای کاربردهایی که نیاز به فشار ثابت دارند و در صنایع نفت، گاز و شیمیایی به کار می‌روند.

این ترتیب و دسته‌بندی مدل‌ها به شما کمک می‌کند تا با انواع پمپ‌های CNP آشنا شوید و کاربرد هر کدام را بهتر درک کنید.

اکثر پمپ‌های CNP که به منظور انتقال مایعات با فشار و جریان بالا طراحی شده‌اند، از نوع پمپ‌های سانتریفیوژ هستند، چه عمودی و چه افقی. این پمپ‌ها اصول عملکرد مشابهی با پمپ‌های سانتریفیوژ دارند، که در آن نیروی گریز از مرکز برای جابجایی مایع استفاده می‌شود.

کاربرد پمپ سانتریفیوژ در سیستم‌های آبرسانی گسترده بوده و یکی از اصلی‌ترین نقش‌ها را در انتقال و توزیع آب ایفا میکند:

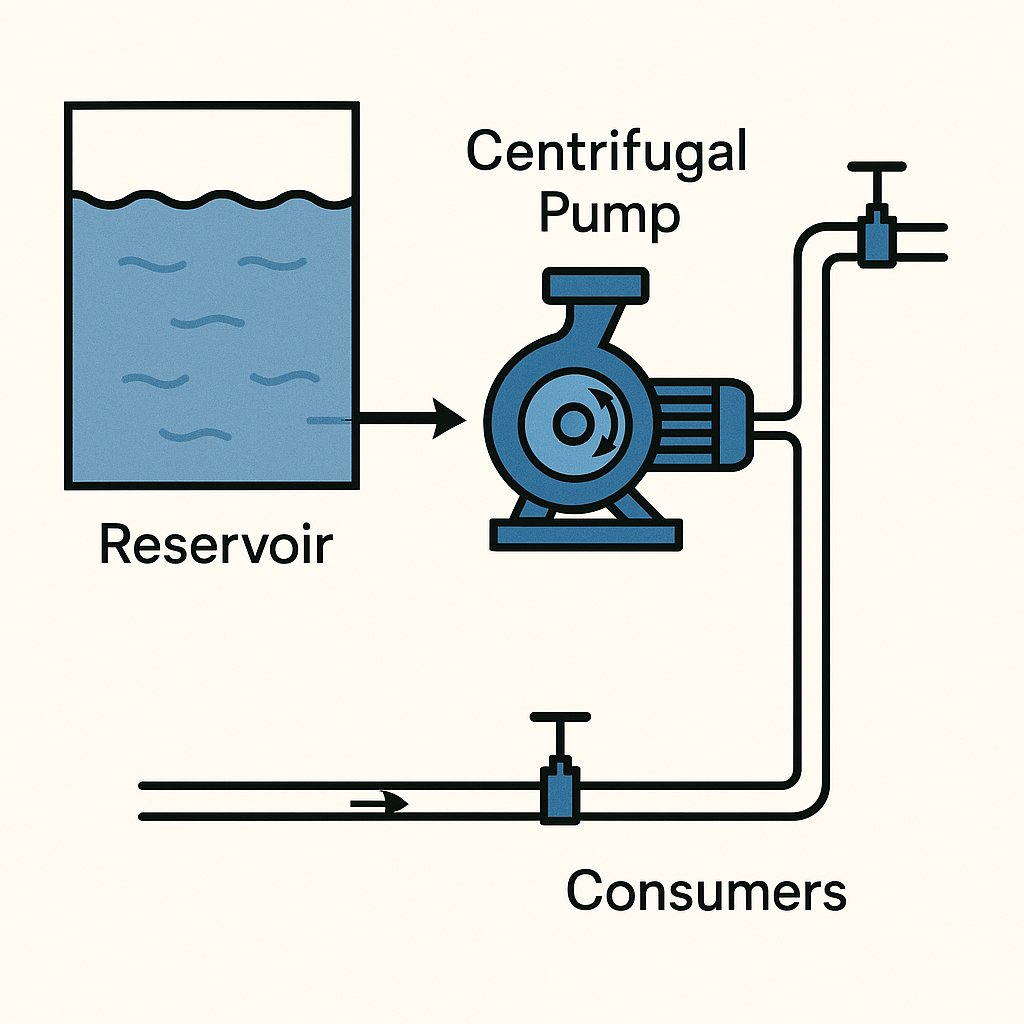

کاربرد پمپ سانتریفیوژ در سیستم‌های آبرسانی

پمپ سانتریفیوژ یکی از مهم‌ترین تجهیزات مکانیکی مورد استفاده در سامانه‌های آبرسانی به شمار می‌رود. این پمپ‌ها با استفاده از نیروی گریز از مرکز، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل کرده و موجب انتقال و جابه‌جایی سیال (عموماً آب) از یک نقطه به نقطه دیگر می‌شوند.

در سامانه‌های آبرسانی شهری و روستایی، پمپ سانتریفیوژ نقش کلیدی در انتقال آب از منابع اولیه نظیر چاه‌ها، مخازن ذخیره، سدها یا ایستگاه‌های پمپاژ به نقاط مصرف ایفا می‌کند. این پمپ‌ها معمولاً در ایستگاه‌های پمپاژ مرکزی یا تقویتی نصب می‌گردند و به واسطه‌ی توانایی آن‌ها در ایجاد دبی بالا و فشار یکنواخت، گزینه‌ای مناسب برای توزیع گسترده آب در شبکه‌های خط لوله به شمار می‌روند.

همچنین در سیستم‌های آبیاری کشاورزی، پمپ سانتریفیوژ وظیفه دارد آب را از منابع سطحی یا زیرزمینی به سیستم‌های پخش از قبیل آبیاری قطره‌ای یا بارانی منتقل نماید. سادگی طراحی، هزینه‌ی نگهداری پایین، و عملکرد مطمئن از جمله مزایای اصلی این نوع پمپ در مصارف آبرسانی محسوب می‌شوند.

کاربرد پمپ سانتریفیوژ در صنایع نفت و گاز

پمپ‌های سانتریفیوژ از جمله تجهیزات حیاتی در فرآیندهای مختلف صنعت نفت و گاز به شمار می‌روند و به‌طور گسترده در مراحل تولید، انتقال، پالایش و فرآوری مورد استفاده قرار می‌گیرند. این پمپ‌ها با بهره‌گیری از نیروی گریز از مرکز، امکان انتقال سیالات مختلف از جمله نفت خام، فرآورده‌های نفتی، آب نمک، میعانات گازی و سایر سیالات فرآیندی را با دبی بالا و فشار مناسب فراهم می‌سازند.

در بخش بالادستی (Upstream)، پمپ‌های سانتریفیوژ در انتقال آب و سیالات حفاری به چاه‌های نفت و گاز مورد استفاده قرار می‌گیرند. همچنین در فرایند تزریق آب به مخازن نفتی (Water Injection) به‌منظور افزایش فشار مخزن و بهبود بازیافت نفت، نقش مهمی دارند.

در بخش میان‌دستی (Midstream)، این پمپ‌ها در ایستگاه‌های تقویت فشار خطوط لوله انتقال نفت و گاز طبیعی استفاده می‌شوند تا افت فشار ناشی از اصطکاک در طول مسیر جبران گردد.

در بخش پایین‌دستی (Downstream)، پمپ‌های سانتریفیوژ در پالایشگاه‌ها، پتروشیمی‌ها و صنایع تبدیلی به منظور انتقال فرآورده‌های نفتی و شیمیایی، گردش سیالات در مبدل‌های حرارتی، برج‌های تقطیر و سایر تجهیزات فرآیندی به‌کار گرفته می‌شوند.

از ویژگی‌های بارز پمپ‌های سانتریفیوژ در صنایع نفت و گاز می‌توان به قابلیت اطمینان بالا، تعمیر و نگهداری آسان، تطبیق‌پذیری با سیالات خورنده و دما و فشار متغیر اشاره نمود. بسته به نوع سیال، فشار کاری، دمای عملیات و ویژگی‌های محیطی، طراحی پمپ و مواد سازنده آن انتخاب می‌گردد تا عملکرد بهینه و ایمنی سیستم تضمین شود.

کاربرد پمپ سانتریفیوژ در نیروگاه‌ها

پمپ سانتریفیوژ یکی از مهم‌ترین تجهیزات مورد استفاده در سامانه‌های گردش سیال نیروگاه‌ها به شمار می‌رود و نقش کلیدی در تأمین پیوسته و مطمئن جریان آب و سایر سیالات فرآیندی ایفا می‌کند. این پمپ‌ها در انواع نیروگاه‌های حرارتی، سیکل ترکیبی، هسته‌ای و حتی نیروگاه‌های تجدیدپذیر (در بخش‌های خاص) کاربرد گسترده دارند.

در نیروگاه‌های حرارتی و سیکل ترکیبی، پمپ‌های سانتریفیوژ عمدتاً در بخش‌های زیر مورد استفاده قرار می‌گیرند:

1. پمپ تغذیه دیگ بخار (Boiler Feed Pump):
   این پمپ‌ها آب تغذیه را با فشار بالا به داخل دیگ بخار تزریق می‌کنند تا پس از تبخیر، بخار مورد نیاز برای به‌چرخش درآوردن توربین‌ها تولید شود. این پمپ‌ها باید توانایی تحمل فشار بالا، دمای زیاد و کارکرد مداوم را داشته باشند.

2. پمپ چرخش آب خنک‌کننده (Circulating Water Pump):
   برای خنک‌سازی کندانسورهای بخار، آب از برج خنک‌کننده یا منبع طبیعی (مانند رودخانه یا دریاچه) با استفاده از پمپ‌های سانتریفیوژ به گردش درآورده می‌شود. این پمپ‌ها دارای دبی بسیار بالا هستند.

3. پمپ کندانسیت (Condensate Pump):
   پس از چگالش بخار در کندانسور، آب کندانس‌شده توسط پمپ‌های سانتریفیوژ به مخازن آب تغذیه هدایت می‌شود تا مجدداً وارد چرخه بخار گردد.

4. پمپ‌های جانبی (Auxiliary Pumps):
   در بخش‌های مختلف نیروگاه مانند سامانه‌های روغن‌کاری، آب آتش‌نشانی، شست‌وشوی تجهیزات و سیستم‌های کنترل دما نیز از پمپ‌های سانتریفیوژ استفاده می‌شود.

از مزایای پمپ‌های سانتریفیوژ در نیروگاه‌ها می‌توان به قابلیت اطمینان بالا، ظرفیت انتقال بالا، ساختار ساده، تعمیر و نگهداری آسان و امکان عملکرد مداوم در شرایط سخت اشاره کرد.

انتخاب نوع، جنس بدنه، آب‌بندها و نوع یاتاقان در طراحی این پمپ‌ها، بسته به مشخصات سیال، فشار کاری، دمای عملکرد و الزامات ایمنی سیستم، به‌دقت انجام می‌گیرد.

کاربرد پمپ سانتریفیوژ در صنایع شیمیایی

در صنایع شیمیایی، پمپ سانتریفیوژ به عنوان یکی از اصلی‌ترین اجزای سیستم‌های انتقال سیالات شناخته می‌شود. این نوع پمپ با توانایی بالا در جابه‌جایی مداوم سیالات مختلف، از جمله مایعات خورنده، سمی، فرّار یا با دما و ویسکوزیته‌ی متفاوت، نقش محوری در فرآیندهای تولید، اختلاط، خنک‌سازی و انتقال مواد اولیه و محصولات نهایی دارد.

یکی از ویژگی‌های برجسته صنایع شیمیایی، تنوع بسیار زیاد سیالات فرآیندی است؛ از اسیدها و بازها گرفته تا حلال‌ها، محلول‌های آلی، نمک‌های محلول، و ترکیبات آبی. پمپ سانتریفیوژ با قابلیت طراحی و ساخت از متریال‌های مقاوم در برابر خوردگی مانند فولاد ضدزنگ، آلیاژهای خاص، یا پوشش‌های پلیمری، گزینه‌ای مناسب برای چنین شرایطی محسوب می‌شود.

مهم‌ترین کاربردها در صنایع شیمیایی عبارت‌اند از:

1. انتقال سیالات خورنده و سمی:
   بسیاری از واکنش‌دهنده‌ها و محصولات در این صنعت دارای خاصیت خورندگی یا سمیت بالا هستند. پمپ سانتریفیوژ با طراحی‌های خاص (نظیر مدل‌های بدون آب‌بند – Sealless – یا با آب‌بند مغناطیسی) امکان انتقال ایمن این سیالات را فراهم می‌سازد.

2. پمپاژ مواد در خطوط تولید:
   در مراحل مختلف تولید محصولات شیمیایی، نیاز به پمپاژ پیوسته مواد بین راکتورها، برج‌های تقطیر، مخازن ذخیره و مبدل‌های حرارتی وجود دارد. پمپ سانتریفیوژ به دلیل توان بالا در تأمین دبی یکنواخت، در این بخش‌ها به‌طور گسترده به‌کار می‌رود.

3. خنک‌کاری و گردش آب صنعتی:
   سامانه‌های خنک‌کننده و کنترل دمای تجهیزات شیمیایی اغلب نیازمند جریان مداوم آب یا مایعات دیگر هستند که توسط پمپ‌های سانتریفیوژ تأمین می‌گردد.

4. تصفیه و بازیافت پساب شیمیایی:
   در فرآیندهای تصفیه پساب صنعتی، برای انتقال جریان فاضلاب، مواد ته‌نشین، محلول‌های تمیزکننده و مواد شیمیایی خنثی‌کننده، از این نوع پمپ استفاده می‌شود.

مزایای اصلی پمپ سانتریفیوژ در صنایع شیمیایی:

• توانایی کار با طیف وسیعی از مواد شیمیایی

• دبی بالا و فشار یکنواخت

• ساختار ساده و هزینه نگهداری پایین

• امکان ساخت با متریال مقاوم به خوردگی

• عملکرد مداوم و پایدار در شرایط سخت صنعتی

کاربرد پمپ سانتریفیوژ در سیستم‌های تهویه مطبوع و سرمایش (HVAC)

پمپ‌های سانتریفیوژ به‌عنوان یکی از اجزای اصلی سیستم‌های تهویه مطبوع و سرمایشی در ساختمان‌ها، صنایع، بیمارستان‌ها، مراکز داده و تأسیسات بزرگ، نقش حیاتی در تأمین جریان پیوسته سیالات مورد نیاز برای خنک‌سازی، گرمایش و تهویه ایفا می‌کنند. این پمپ‌ها با بهره‌گیری از اصول دینامیکی گریز از مرکز، توانایی انتقال حجم بالایی از سیال با فشار یکنواخت را دارند و به همین دلیل، انتخابی رایج در سامانه‌های HVAC به شمار می‌روند.

کاربردهای اصلی پمپ سانتریفیوژ در سیستم‌های تهویه و سرمایش:

1. پمپ گردش آب سرد (Chilled Water Pump):
   در سیستم‌های سرمایش مرکزی، پمپ سانتریفیوژ وظیفه دارد آب سرد تولیدشده در چیلر را به هواسازها (AHU) یا فن‌کویل‌ها منتقل کند. این آب سرد سپس از طریق مبدل‌ها با هوای محیط تبادل حرارتی انجام داده و دمای فضا را کاهش می‌دهد.

2. پمپ برج خنک‌کننده (Cooling Tower Pump):
   در سیستم‌هایی که از برج خنک‌کننده استفاده می‌شود، پمپ سانتریفیوژ وظیفه‌ی به‌گردش‌درآوردن آب بین برج خنک‌کن و کندانسور را بر عهده دارد تا گرمای جذب‌شده از سیستم، به محیط بیرون منتقل شود.

3. پمپ کندانس (Condensate Pump):
   در برخی از سامانه‌های HVAC، به‌ویژه در سیستم‌های بخار یا چیلرهای جذبی، پمپ سانتریفیوژ جهت بازگرداندن آب تقطیرشده (کندانس) به چرخه اصلی استفاده می‌شود.

4. پمپ سیستم گرمایش مرکزی (Hot Water Circulation Pump):
   در سامانه‌های گرمایشی، این پمپ‌ها وظیفه گردش آب گرم تولیدشده در دیگ‌های بخار یا بویلرها را به رادیاتورها یا فن‌کویل‌ها دارند.

مزایای استفاده از پمپ سانتریفیوژ در سیستم‌های HVAC:

• ظرفیت دبی بالا و عملکرد یکنواخت

• نصب و نگهداری آسان

• قابلیت تنظیم با دور متغیر (VFD) برای بهینه‌سازی مصرف انرژی

• سطح صدای کم و کارکرد نرم

• قابلیت اطمینان بالا در عملکرد مداوم

پمپ‌های سانتریفیوژ در سیستم‌های تهویه و سرمایش معمولاً به‌ صورت افقی و تک‌مرحله‌ای یا چندمرحله‌ای طراحی می‌شوند و متناسب با نوع کاربرد، توان، هد مورد نیاز و دبی طراحی می‌گردند.
