پمپ طبقاتی چیست؟

پمپ طبقاتی چیست؟

پمپ طبقاتی نوعی پمپ سانتریفیوژ چندمرحله‌ای (Multistage Centrifugal Pump) است که به منظور ایجاد فشار بالا در انتقال سیالات مورد استفاده قرار می‌گیرد. در این نوع پمپ، چندین پروانه (impeller) به صورت سری در یک محفظه قرار گرفته‌اند و سیال با عبور از هر مرحله، فشار بیشتری پیدا می‌کند.

تفاوت پمپ طبقاتی با پمپ سانتریفیوژ تک‌ مرحله‌ای:



انواع پمپ طبقاتی:

1. افقی (Horizontal Multistage Pump): پروانه‌ها به صورت افقی در یک خط نصب شده‌اند. این مدل برای فضای باز و کاربردهای صنعتی مناسب است.

2. عمودی (Vertical Multistage Pump): پروانه‌ها به صورت عمودی روی یک محور سوار شده‌اند. این نوع برای مکان‌هایی با محدودیت فضا، مانند موتورخانه‌ها، گزینه مناسبی است.

کاربردهای رایج پمپ طبقاتی:

• سامانه‌های آبرسانی با فشار بالا

• سیستم‌های تأمین آب دیگ بخار (Boiler Feed)

• دستگاه‌های تصفیه آب اسمز معکوس (RO)

• سامانه‌های آتش‌نشانی

• صنایع نفت، گاز و پتروشیمی

مزایای پمپ طبقاتی:

• تولید فشار بالا با راندمان بالا

• صدای کمتر نسبت به پمپ‌های مشابه در فشار بالا

• اشغال فضای کمتر در مدل‌های عمودی

• عملکرد پایدار در کاربردهای طولانی‌مدت

شرکت CNP (Nanfang Pump Industry Co., Ltd.) یکی از تولید کنندگان برجسته پمپ‌های سانتریفیوژ چندمرحله‌ای است. مدل‌های مختلفی از پمپ‌های طبقاتی را برای کاربردهای متنوع صنعتی، ساختمانی و تأسیساتی ارائه می‌دهد. در ادامه، فهرستی از مدل‌های اصلی پمپ‌های طبقاتی CNP به همراه توضیحات مختصر ارائه شده است:​

پمپ‌های طبقاتی عمودی (Vertical Multistage Pumps)

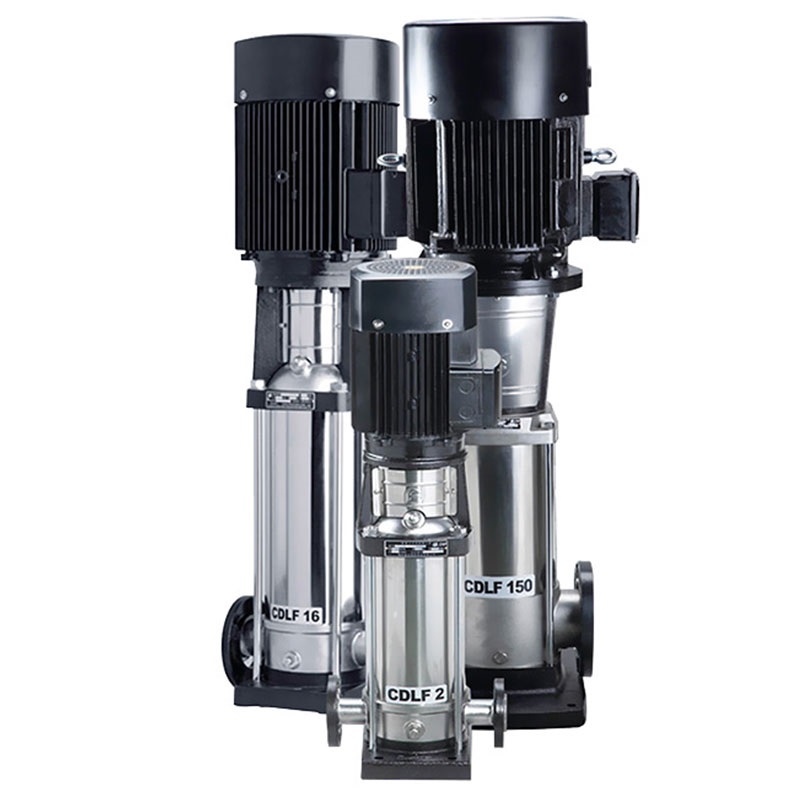

1. CDL / CDLF Series

   • پمپ‌های سانتریفیوژ چندمرحله‌ای عمودی با بدنه استیل ضدزنگ.

   • مناسب برای سیستم‌های آبرسانی، تصفیه آب، دستگاه‌های اسمز معکوس (RO) و صنایع غذایی و دارویی.

   • سری CDLF دارای پروانه‌ها و بدنه استیل ضدزنگ (SS304 یا SS316) است.​

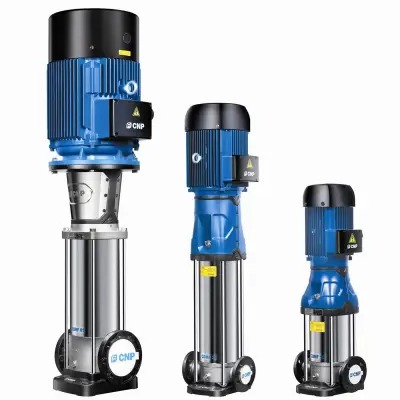

2. CDM / CDMF Series

   • پمپ‌های عمودی با راندمان بالا و صدای کم.

   • سری CDMF دارای بدنه استیل ضدزنگ، مناسب برای سیالات خورنده.

   • دارای دبی از 0.5 تا 240 مترمکعب بر ساعت و هد تا 312 متر

پمپ‌های طبقاتی افقی (Horizontal Multistage Pumps)

1. CHL / CHLF Series

   • پمپ‌های سانتریفیوژ چندمرحله‌ای افقی با طراحی فشرده و صدای کم.

   • مناسب برای سیستم‌های تهویه مطبوع، تصفیه آب، صنایع غذایی و دارویی.

   • سری CHLF دارای بدنه استیل ضدزنگ، مناسب برای سیالات خورنده.

   • دارای دبی از 0.5 تا 32 مترمکعب بر ساعت و هد تا 88 متر. ​

2. CM Series

   • پمپ‌های سانتریفیوژ چندمرحله‌ای افقی با طراحی سبک و جمع‌وجور.

   • مناسب برای کاربردهای عمومی مانند آبرسانی، تهویه مطبوع و سیستم‌های صنعتی.​

پمپ‌های خاص

1. CDLK / CDLKF Series

   • پمپ‌های سانتریفیوژ چندمرحله‌ای عمودی با نصب غوطه‌ور.

   • مناسب برای سیستم‌های خنک‌کننده و ماشین‌آلات صنعتی.​

2. CDLF+CDH Series

   • پمپ‌های فشار بالا با طراحی خاص برای کاربردهای صنعتی و تأسیساتی.​

برای انتخاب مدل مناسب، باید به نیازهای خاص سیستم خود از جمله دبی، هد، نوع سیال و شرایط نصب توجه کنید.

کاربرد پمپ‌های طبقاتی CNP در سیستم‌های آبرسانی فشار بالا

پمپ‌های طبقاتی سانتریفیوژ به عنوان یکی از تجهیزات کلیدی در تأمین فشار و دبی مناسب در سیستم‌های آبرسانی مورد استفاده قرار می‌گیرند. شرکت CNP، به عنوان یکی از تولیدکنندگان معتبر این نوع پمپ‌ها، طیف وسیعی از مدل‌های عمودی و افقی را ارائه می‌دهد که متناسب با نیازهای مختلف صنعتی و ساختمانی طراحی شده‌اند.

در سیستم‌های آبرسانی فشار بالا، نیاز به تأمین پیوسته و یکنواخت آب در فشارهای زیاد، به‌ویژه در ساختمان‌های بلندمرتبه، مجتمع‌های صنعتی، سیستم‌های اطفای حریق، و ایستگاه‌های تقویت فشار، امری ضروری است. پمپ‌های طبقاتی CNP، خصوصاً مدل‌های سری CDLF و CDMF، با بهره‌گیری از طراحی چندمرحله‌ای و استفاده از اجزای استیل ضدزنگ، توانایی تولید فشار بالا تا بیش از 300 متر هد را دارا می‌باشند، در حالی که از لحاظ ابعاد، فضای کمی را اشغال می‌کنند.

مزایای عمده این پمپ‌ها در سیستم‌های آبرسانی فشار بالا عبارت‌اند از:

• فشار خروجی بالا: به دلیل طراحی چندمرحله‌ای، توانایی تأمین فشار بالا به صورت یکنواخت را دارا هستند.

• طول عمر بالا و مقاومت در برابر خوردگی: استفاده از فولاد ضدزنگ در اجزای داخلی و بدنه، مقاومت در برابر آب‌های خورنده و شرایط محیطی سخت را تضمین می‌کند.

• صدای کم و بهره‌وری بالا: این پمپ‌ها با طراحی مهندسی شده، ضمن مصرف بهینه انرژی، صدای بسیار کمی در حین کارکرد تولید می‌کنند.

• قابلیت نصب عمودی: به‌ویژه در فضاهای محدود، مدل‌های عمودی این پمپ‌ها (نظیر CDLF) انتخابی ایده‌آل به‌شمار می‌روند.

• امکان تجهیز به اینورتر داخلی: در مدل‌های سری CDME، با کنترل فرکانس موتور، فشار خروجی به صورت دینامیک و متناسب با نیاز شبکه تنظیم می‌شود.

برای سیستم‌های آبرسانی با فشار بالا، شرکت CNP مدل‌های متنوعی از پمپ‌های طبقاتی را ارائه می‌دهد که به دلیل طراحی چندمرحله‌ای و کیفیت ساخت بالا، انتخابی مناسب برای تأمین فشار و دبی مورد نیاز در پروژه‌های مختلف هستند. در ادامه، مدل‌های برجسته‌ای که برای این منظور مناسب‌اند، معرفی می‌شوند:​

پمپ‌های طبقاتی عمودی (Vertical Multistage Pumps)

1. سری CDLF

   • پمپ‌های سانتریفیوژ چندمرحله‌ای عمودی با بدنه استیل ضدزنگ، مناسب برای انتقال آب با فشار بالا در ساختمان‌های بلندمرتبه، سیستم‌های تقویت فشار و تصفیه آب.

   • قابلیت تحمل فشار تا بیش از 300 متر هد را دارا هستند.​

2. سری CDME

   • نسخه‌ای از سری CDLF با اینورتر داخلی برای کنترل دور موتور، مناسب برای سیستم‌هایی که نیاز به تنظیم دقیق فشار دارند.​

3. سری CDM / CDMF

   • پمپ‌های عمودی با راندمان بالا و صدای کم، مناسب برای سیستم‌های آبرسانی صنعتی و ساختمانی.​

پمپ‌های طبقاتی افقی (Horizontal Multistage Pumps)

1. سری CHL / CHLF

   • پمپ‌های سانتریفیوژ چندمرحله‌ای افقی با طراحی فشرده و صدای کم، مناسب برای سیستم‌های تهویه مطبوع، تصفیه آب و صنایع غذایی و دارویی.​

2. سری CHME

   • پمپ‌های افقی با اینورتر داخلی، مناسب برای کاربردهایی که نیاز به کنترل دقیق فشار دارند.​

در مجموع، پمپ‌های طبقاتی CNP به دلیل کیفیت ساخت بالا، راندمان مطلوب، و عملکرد پایدار، از جایگاه ویژه‌ای در سیستم‌های آبرسانی فشار بالا برخوردار هستند و انتخابی مناسب برای مهندسان طراح و مجریان پروژه‌های تأسیساتی به‌شمار می‌روند.

کاربرد پمپ‌های طبقاتی CNP در سامانه‌های آتش‌نشانی

سامانه‌های آتش‌نشانی به عنوان یکی از بخش‌های حیاتی تأسیسات ایمنی در ساختمان‌ها و اماکن صنعتی، نیازمند تأمین آب با فشار و دبی بالا، به صورت مداوم و بدون وقفه هستند. پمپ‌های طبقاتی سانتریفیوژ، به ویژه مدل‌های تولیدی شرکت CNP، به دلیل قابلیت‌های فنی ویژه خود، به‌عنوان گزینه‌ای قابل‌اعتماد در این سامانه‌ها مورد استفاده قرار می‌گیرند.

پمپ‌های سری CDLF، CDMF و CDM از برند CNP با بهره‌گیری از طراحی چندمرحله‌ای عمودی، توانایی تولید فشار بالا با دبی یکنواخت را دارا بوده و از این‌رو، در شبکه‌های تأمین آب اطفای حریق، سیستم‌های اسپرینکلر، هوزریل و هیدرانت‌ها به‌کار گرفته می‌شوند.

ویژگی‌های برجسته پمپ‌های طبقاتی CNP در کاربرد آتش‌نشانی:

• تأمین فشار بالا: طراحی چندمرحله‌ای این پمپ‌ها امکان دستیابی به فشارهای بالا (تا بیش از 300 متر هد) را بدون نیاز به مصرف توان بالا فراهم می‌کند.

• پایداری عملکرد: در شرایط اضطراری، پایداری عملکرد پمپ حیاتی است. مدل‌های CNP به‌گونه‌ای طراحی شده‌اند که در صورت فعال شدن سیستم آتش‌نشانی، فشار ثابت و کافی را در کل شبکه تضمین می‌نمایند.

• مقاومت بالا در برابر خوردگی: استفاده از فولاد ضدزنگ در اجزای در تماس با سیال، دوام پمپ در برابر زنگ‌زدگی و پوسیدگی را به‌طور چشمگیری افزایش می‌دهد؛ امری که در سامانه‌هایی با نگهداری طولانی‌مدت و عملکرد ناگهانی اهمیت ویژه دارد.

• فضای نصب کم: طراحی عمودی پمپ‌های سری CDLF و CDMF، نصب آن‌ها را در فضاهای محدود موتورخانه‌های ساختمان‌های بلندمرتبه امکان‌پذیر می‌سازد.

• سازگاری با سیستم‌های کنترلی: پمپ‌های پیشرفته‌تر این برند قابلیت تجهیز به اینورتر یا راه‌انداز نرم (Soft Starter) را داشته و می‌توانند با تابلوهای کنترل آتش‌نشانی (Fire Panel) به‌صورت یکپارچه کار کنند.

تطابق با استانداردها:

بسیاری از مدل‌های پمپ‌های طبقاتی CNP قابلیت طراحی و تجهیز مطابق با الزامات استانداردهای معتبر بین‌المللی از جمله NFPA 20، EN 12845 و آیین‌نامه‌های ملی مربوط به سیستم‌های اعلام و اطفای حریق را دارا هستند. همچنین امکان استفاده در کنار پمپ‌های جوکی (Jockey Pump) جهت حفظ فشار سیستم، از دیگر قابلیت‌های این سری از پمپ‌ها است.

برای سامانه‌های آتش‌نشانی، شرکت CNP مدل‌های مختلفی از پمپ‌های طبقاتی را ارائه می‌دهد که به دلیل طراحی خاص و قابلیت‌های فنی، برای تأمین فشار و دبی مورد نیاز در شرایط اضطراری مناسب هستند. در ادامه، مدل‌های برجسته‌ای که برای این منظور مناسب‌اند، معرفی می‌شوند:​

پمپ‌های طبقاتی عمودی (Vertical Multistage Pumps)

1. سری CDLF

   • پمپ‌های سانتریفیوژ چندمرحله‌ای عمودی با بدنه استیل ضدزنگ، مناسب برای انتقال آب با فشار بالا در سامانه‌های آتش‌نشانی، سیستم‌های اسپرینکلر و هیدرانت‌ها.

   • قابلیت تحمل فشار تا بیش از 300 متر هد را دارا هستند.​

2. سری CDME

   • نسخه‌ای از سری CDLF با اینورتر داخلی برای کنترل دور موتور، مناسب برای سیستم‌هایی که نیاز به تنظیم دقیق فشار دارند.​

3. سری CDM / CDMF

   • پمپ‌های عمودی با راندمان بالا و صدای کم، مناسب برای سیستم‌های آبرسانی صنعتی و ساختمانی.​

پمپ‌های خاص برای سامانه‌های آتش‌نشانی

1. سری DEP

   • پمپ‌های دیزلی طراحی‌شده برای تأمین فشار و دبی مورد نیاز در شرایط اضطراری، مطابق با استانداردهای بین‌المللی مانند NFPA 20.​

2. سری Jockey Pump

   • پمپ‌های کوچک با دبی پایین برای حفظ فشار در سیستم‌های آتش‌نشانی و جلوگیری از راه‌اندازی مکرر پمپ اصلی.​

در مجموع، پمپ‌های طبقاتی CNP به دلیل راندمان بالا، کیفیت ساخت مطلوب، و قابلیت اطمینان در شرایط بحرانی، انتخابی هوشمندانه برای سامانه‌های آتش‌نشانی در پروژه‌های ساختمانی، تجاری و صنعتی به شمار می‌روند.

توجه : این مقاله در خصوص پمپ طبقاتی توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
