پمپ تأمین فشار در بوستر پمپهای آبرسانی و آتش نشانی

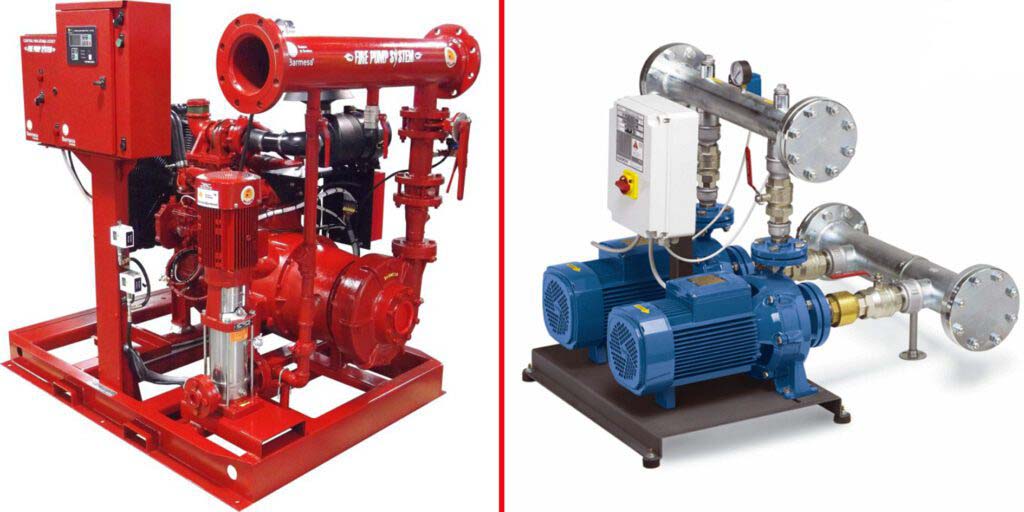

بوستر پمپهای آبرسانی و آتشنشانی به منظور تأمین فشار و دبی مناسب آب در شبکههای لولهکشی طراحی میشوند. این سیستمها معمولاً شامل چندین پمپ هستند که به صورت موازی با یکدیگر کار میکنند تا در شرایط مختلف مصرف، فشار آب را در محدودهای مشخص حفظ نمایند.
بوستر پمپ آبرسانی:
این نوع بوستر پمپ جهت تأمین فشار ثابت در شبکههای آبرسانی ساختمانها، مجتمعهای مسکونی، بیمارستانها، کارخانجات و سایر تأسیسات استفاده میشود. وظیفه اصلی آن جلوگیری از افت فشار در هنگام افزایش مصرف آب است.
بوستر پمپ آتشنشانی:
بوستر پمپ آتشنشانی با هدف تأمین فشار بالا و پایدار در سیستمهای اطفای حریق طراحی شده است. این سیستم باید در شرایط اضطراری (آتشسوزی) بلافاصله وارد مدار شده و آب را با فشار مناسب به تجهیزات اطفا (مانند اسپرینکلرها یا هیدرانتها) برساند. دقت در طراحی و اطمینان از آمادگی همیشگی این نوع بوستر پمپ بسیار حیاتی است.
اجزای اصلی بوستر پمپها
بوستر پمپها، به عنوان سامانههایی جهت تأمین فشار یکنواخت و مطمئن آب در شبکههای آبرسانی و آتشنشانی، از مجموعهای از اجزای مکانیکی، الکتریکی و کنترلی تشکیل شدهاند. اجزای اصلی این سیستمها عبارتند از:
-
پمپها (Main Pumps):
پمپهای اصلی وظیفه دارند جریان اصلی آب را متناسب با نیاز سیستم تأمین کنند. این پمپها معمولاً بر مبنای میزان دبی و فشار مورد نیاز پروژه انتخاب شده و میتوانند از نوع سانتریفیوژ چندمرحلهای یا تکمرحلهای باشند. -
پمپ جاکی یا جوکی (Jockey Pump):
این پمپ کوچک به صورت مستقل از پمپهای اصلی عمل میکند و وظیفه آن جبران افتهای فشار جزئی در شبکه است. استفاده از پمپ جاکی باعث میشود پمپهای اصلی تنها در مواقع افزایش عمده مصرف وارد مدار شده و از استهلاک زودهنگام آنها جلوگیری شود. در سیستمهای آتشنشانی نیز جاکی پمپ جهت حفظ فشار شبکه در حد مشخص فعال میشود. -
پمپ استندبای (Standby Pump):
این پمپ به عنوان پشتیبان در سامانه قرار میگیرد و در صورتی که یکی از پمپهای اصلی از مدار خارج شود (به دلیل خرابی یا نیاز به تعمیرات)، به طور خودکار وارد مدار شده و جایگزین آن میشود. وجود پمپ استندبای، ضریب اطمینان سیستم را به میزان قابل توجهی افزایش میدهد. -
تابلو کنترل و برق:
این بخش شامل مدارهای فرمان و قدرت است که وظیفه کنترل روشن و خاموش شدن پمپها، راهاندازی نرم، حفاظتهای الکتریکی (مانند حفاظت در برابر اضافهجریان، قطع فاز و اتصال کوتاه) و مدیریت سیستم به صورت دستی یا خودکار را بر عهده دارد. -
شاسی و اتصالات مکانیکی:
تمامی پمپها و تجهیزات مربوطه بر روی یک شاسی فولادی مستحکم نصب میشوند. این شاسی، لرزشها را کاهش داده و موجب تسهیل در حمل و نقل و نصب تجهیزات میشود. همچنین کلیه اتصالات لولهکشی شامل شیرآلات، فلنجها، لرزهگیرها و کلکتورها جزو بخشهای مکانیکی سامانه محسوب میشوند. -
مخزن دیافراگمی (Pressure Vessel):
مخزن دیافراگمی در برخی بوستر پمپها به منظور تثبیت فشار و کاهش دفعات روشن و خاموش شدن پمپها به کار میرود. این مخازن با جذب نوسانات فشار، به افزایش عمر مفید پمپها کمک میکنند. -
سیستم سنسورها و تجهیزات ابزاردقیق:
شامل پرشر سوئیچها (Pressure Switch)، ترانسمیترهای فشار (Pressure Transmitter) و فلومترها است که اطلاعات لازم برای کنترل دقیق فشار و جریان را به تابلو کنترل ارسال میکنند.
توضیح تکمیلی:
بنابراین پمپهای جاکی و استندبای تنها بخشی از اجزای بوستر پمپ هستند و وظیفه آنها مکمل پمپهای اصلی است، نه جایگزینی همیشگی. اجزای دیگر نظیر تابلو برق، مخزن دیافراگمی و سیستم کنترل، نقشی اساسی در عملکرد صحیح و پایدار بوستر پمپ دارند.
نکات مهم در طراحی بوستر پمپها:
-
تعیین دقیق دبی (Flow Rate) و فشار (Pressure) مورد نیاز.
-
در نظر گرفتن همزمانی مصرف و نوع کاربری پروژه.
-
تأمین ایمنی و قابلیت اطمینان بالا، بهویژه در سیستمهای آتشنشانی.
-
رعایت استانداردهای ملی و بینالمللی مرتبط مانند استاندارد NFPA برای بوستر پمپهای آتشنشانی.
شرکت CNP (سیانپی) در زمینه تولید بوستر پمپهای آتشنشانی و آبرسانی با قابلیتهای متنوع، از جمله پمپهای اصلی، جاکی (Jockey) و استندبای (Standby)، فعالیت دارد. در ادامه، برخی از مدلهای این شرکت که دارای این ویژگیها هستند، معرفی میشوند:
بوستر پمپهای آتشنشانی CNP با پمپ جاکی و استندبای
-
مدل CDM 65-5-2
-
توان: 40 اسب بخار
-
حداکثر دبی: 2×80 متر مکعب بر ساعت
-
حداکثر ارتفاع: 121 متر
-
مناسب برای تأسیسات بزرگ با نیاز به فشار و دبی بالا
-
شامل پمپهای اصلی، جاکی و استندبای
-
-
مدل CDM 15-11
-
توان: 15 اسب بخار
-
حداکثر دبی: 2×24 متر مکعب بر ساعت
-
حداکثر ارتفاع: 142 متر
-
دارای پمپهای اصلی، جاکی و استندبای
-
-
مدل CDM 32-5-2
-
توان: 15 اسب بخار
-
حداکثر دبی: 2×40 متر مکعب بر ساعت
-
حداکثر ارتفاع: 83 متر
-
مجهز به پمپهای اصلی، جاکی و استندبای
-
بوستر پمپهای آبرسانی CNP
در زمینه آبرسانی، CNP مدلهای متنوعی ارائه میدهد که بسته به نیاز پروژه، میتوانند شامل پمپهای جاکی و استندبای باشند. برخی از این مدلها عبارتند از:
-
مدل CM 20-4
-
مدل CM 15-4
-
مدل CDM 10-12
-
مدل CDM 10-8
-
مدل CDM 3-10
برای انتخاب مناسبترین مدل، بررسی دقیق نیازهای پروژه و مشاوره با کارشناسان فنی توصیه میشود.
نرم افزار انتخاب پمپ
ارتباط با کارشناسان
نکات مهم در انتخاب بوستر پمپ
-
تعیین دقیق دبی و فشار مورد نیاز: بر اساس تعداد طبقات، نوع کاربری ساختمان و تجهیزات مصرفکننده
-
توجه به استانداردهای مربوطه: مانند استانداردهای NFPA برای سیستمهای آتشنشانی
-
در نظر گرفتن قابلیتهای اضافی: مانند سیستمهای کنترل دور متغیر (VFD) برای بهینهسازی مصرف انرژی
توجه : این مقاله در خصوص پمپ تأمین فشار در بوستر پمپهای آبرسانی و آتشنشانی توسط شرکت تامین تجهیزات آوادیس (نماینده انحصاری پمپ های سی ان پی در ایران) تهیه گردیده است و در صورت کپی برداری کلیه حقوق مادی و معنوی آن با ذکر منبع اخذ بلامانع است.
